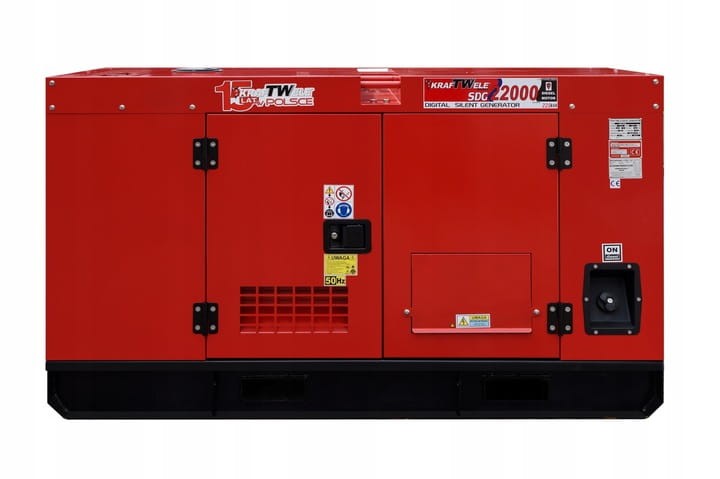

KRAFTWELE SDG22000 SILENT – profesjonalny agregat prądotwórczy o mocy 22 kVA

KRAFTWELE SDG22000 SILENT to wydajny agregat prądotwórczy przeznaczony do zastosowań budowlanych, przemysłowych, rolniczych, usługowych i komercyjnych. Moc nominalna wynosząca 20 kVA / 16 kW oraz moc maksymalna 22 kVA / 17,6 kW pozwalają zasilać maszyny, elektronarzędzia, pompy, warsztaty, gospodarstwa rolne, magazyny, zaplecza budowlane oraz instalacje wymagające niezależnego lub awaryjnego źródła energii.

Agregat wytwarza napięcie 230/400 V przy częstotliwości 50 Hz, dzięki czemu może współpracować zarówno z urządzeniami jednofazowymi, jak i odbiornikami trójfazowymi. Wewnętrzna listwa odbioru mocy umożliwia wykonanie stałego połączenia z instalacją elektryczną obiektu, natomiast zewnętrzne gniazda pozwalają bezpośrednio zasilać dodatkowe urządzenia.

Czterocylindrowy, wolnoobrotowy silnik Diesla

Sercem agregatu jest czterocylindrowy silnik wysokoprężny o mocy 34 KM, pracujący z prędkością 1500 obr./min. Wolnoobrotowa konstrukcja jednostki napędowej zapewnia odpowiednie warunki do napędzania profesjonalnej prądnicy oraz wielogodzinnej pracy pod obciążeniem.

Silnik jest chłodzony cieczą, co umożliwia skuteczne odprowadzanie ciepła i utrzymywanie prawidłowej temperatury roboczej podczas intensywnej eksploatacji. Elektryczny układ rozruchowy pozwala szybko i wygodnie uruchomić urządzenie.

Jednostka napędowa posiada:

• czterocylindrową konstrukcję,
• moc 34 KM,
• prędkość obrotową 1500 obr./min,
• zasilanie olejem napędowym,
• układ wtryskowy,
• chłodzenie cieczą,
• elektryczny rozruch,
• zabezpieczenie przed zbyt niskim ciśnieniem oleju.

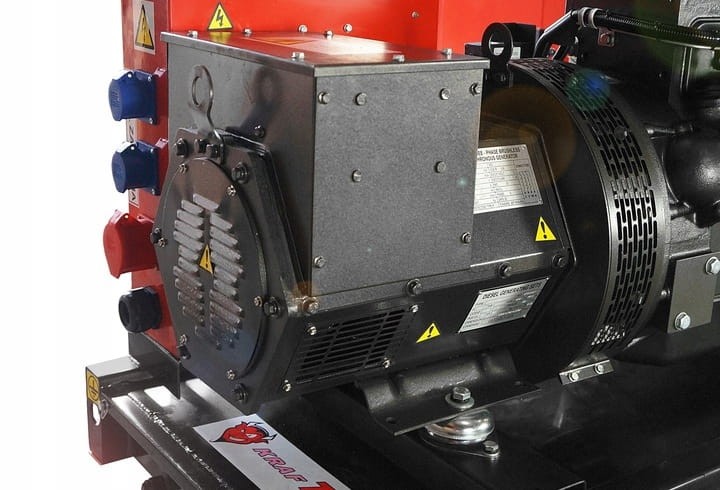

Bezszczotkowa prądnica synchroniczna

KRAFTWELE SDG22000 wyposażono w bezszczotkową, synchroniczną i samowzbudną prądnicę H3 22000. Konstrukcja bezszczotkowa ogranicza liczbę zużywających się elementów, zwiększa trwałość układu i ułatwia utrzymanie urządzenia w odpowiednim stanie technicznym.

Najważniejsze parametry układu prądowego:

• moc nominalna 20 kVA / 16 kW,
• moc maksymalna 22 kVA / 17,6 kW,
• napięcie 230/400 V,
• częstotliwość 50 Hz,
• współczynnik mocy cos φ 0,8,
• prąd wyjściowy do 32 A,
• stopień ochrony prądnicy IP23,
• automatyczna stabilizacja napięcia AVR,
• zabezpieczenie przeciążeniowo-termiczne CCU.

Automatyczna stabilizacja napięcia AVR

Agregat wyposażono w automatyczny regulator napięcia AVR, który na bieżąco kontroluje napięcie wyjściowe i koryguje jego wartość podczas zmian obciążenia.

Stabilizacja napięcia na poziomie około ±3% zapewnia odpowiednie warunki zasilania maszyn, elektronarzędzi, pomp, urządzeń warsztatowych i standardowych odbiorników elektrycznych. Układ automatycznie reaguje na zmieniające się zapotrzebowanie na energię, zwiększając bezpieczeństwo pracy agregatu oraz podłączonych urządzeń.

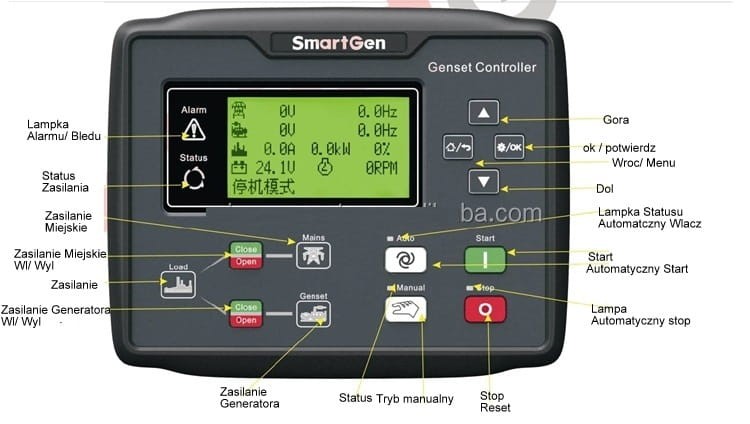

Cyfrowy panel sterowania

KRAFTWELE SDG22000 posiada rozbudowany, cyfrowy panel kontrolny w języku polskim. Czytelny interfejs umożliwia bieżące monitorowanie parametrów pracy silnika, prądnicy oraz obciążenia zespołu prądotwórczego.

Panel umożliwia kontrolowanie między innymi:

• napięcia wyjściowego,
• częstotliwości,
• natężenia prądu i poziomu obciążenia,
• temperatury silnika,
• ciśnienia oleju,
• prędkości obrotowej silnika,
• czasu pracy agregatu,
• napięcia ładowania akumulatora,
• poziomu paliwa,
• ilości wyprodukowanej energii.

System wyświetla również ostrzeżenia oraz alarmy dotyczące:

• zbyt niskiego ciśnienia oleju,
• nadmiernej temperatury silnika,
• nieprawidłowej prędkości obrotowej,
• nieudanego uruchomienia lub zatrzymania,
• nieprawidłowego napięcia,
• niewłaściwej częstotliwości,
• problemów z ładowaniem akumulatora,
• przeciążenia prądnicy,
• niskiego poziomu paliwa,
• uruchomienia wyłącznika bezpieczeństwa.

Wewnętrzna listwa odbioru mocy

Model SDG22000 wyposażono w wewnętrzną listwę odbioru mocy, przeznaczoną do wykonania głównego połączenia agregatu z instalacją elektryczną zasilanego obiektu.

Rozwiązanie umożliwia przygotowanie profesjonalnego przyłącza dostosowanego do parametrów urządzenia i wymaganych prądów roboczych. Przekroje przewodów, zabezpieczenia, sposób uziemienia oraz układ przełączania pomiędzy siecią energetyczną a agregatem powinny zostać dobrane i wykonane przez osobę posiadającą odpowiednie kwalifikacje elektryczne.

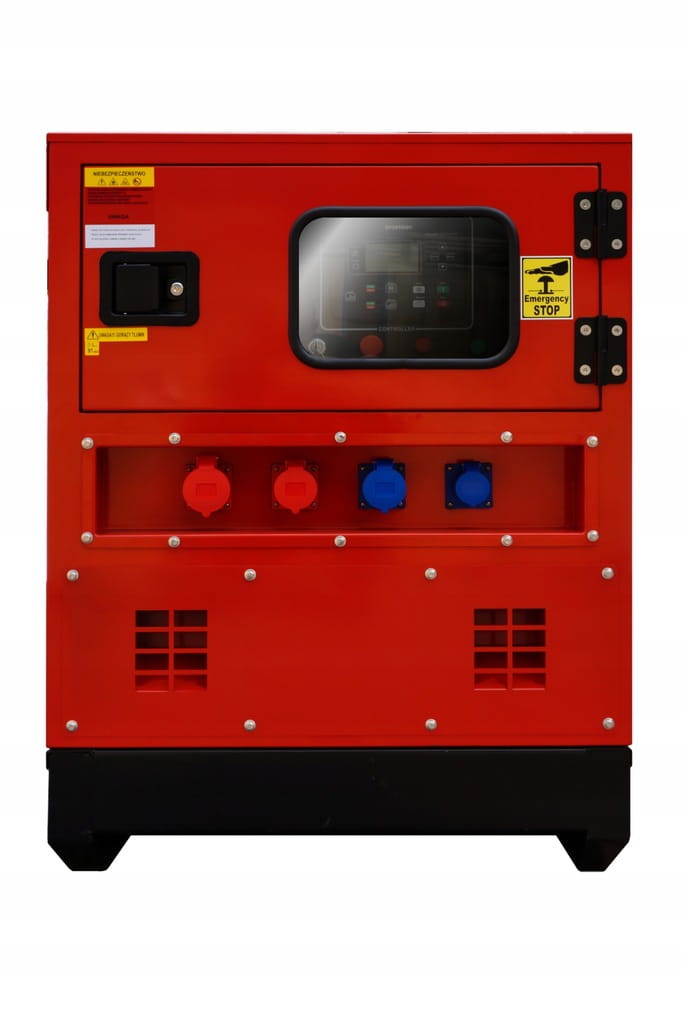

Zewnętrzne gniazda 230 V i 400 V

Agregat posiada cztery zewnętrzne gniazda umożliwiające bezpośrednie podłączanie odbiorników:

• 1 × 230 V / 16 A,
• 1 × 230 V / 32 A,
• 1 × 400 V / 16 A,
• 1 × 400 V / 32 A.

Dwa gniazda jednofazowe oraz dwa gniazda trójfazowe pozwalają zasilać różne urządzenia niezależnie od głównego odbioru mocy realizowanego przez listwę przyłączeniową.

Urządzenie posiada również wyjście 12 V, które może być wykorzystywane do ładowania odpowiednich akumulatorów.

Zbiornik paliwa o pojemności 65 litrów

KRAFTWELE SDG22000 SILENT wyposażono w zbiornik paliwa o pojemności 65 litrów. Zużycie oleju napędowego wynosi około 2,8 l/h przy 50% obciążenia, co pozwala na długą pracę bez konieczności częstego uzupełniania paliwa.

Przy obciążeniu wynoszącym około 50% pełny zbiornik zapewnia orientacyjnie około 23 godzin pracy. Rzeczywisty czas działania zależy od poziomu obciążenia, charakterystyki podłączonych urządzeń, temperatury otoczenia oraz warunków eksploatacji.

Duży zbiornik paliwa sprawdza się szczególnie podczas pracy:

• na placach budowy,
• w gospodarstwach rolnych,
• w warsztatach i zakładach,
• w obiektach bez stałego dostępu do sieci,
• jako zabezpieczenie podczas awarii zasilania,
• podczas wielogodzinnej pracy maszyn i instalacji.

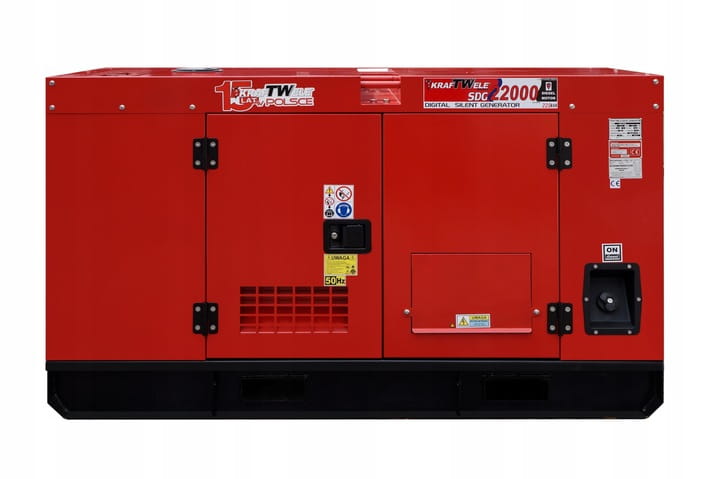

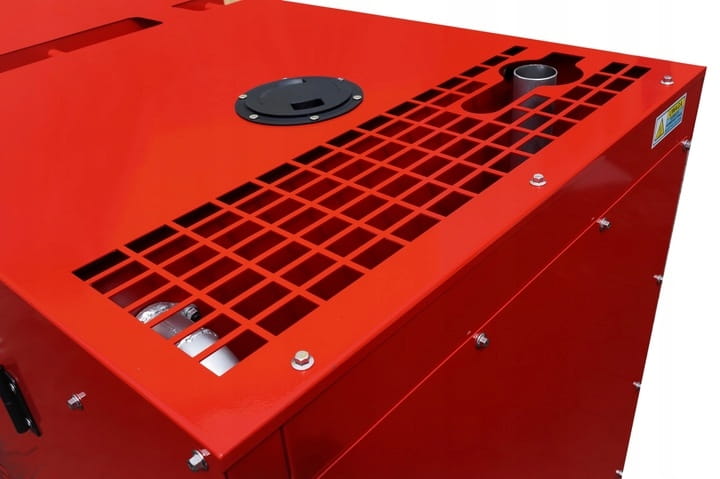

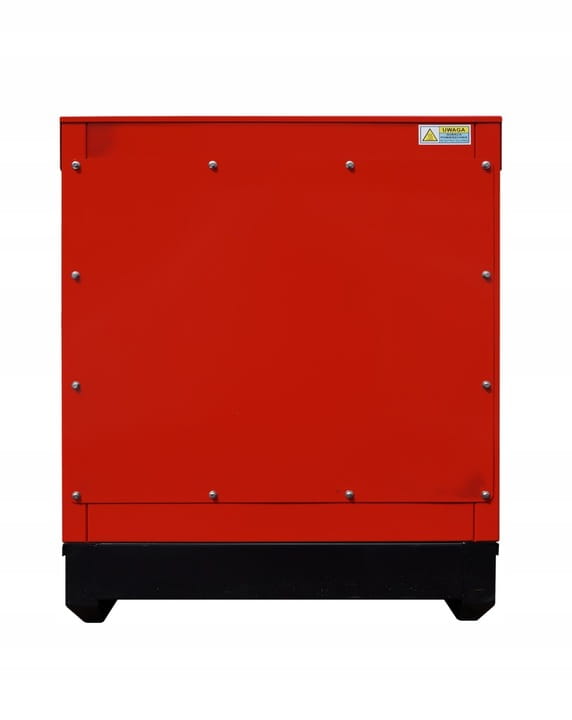

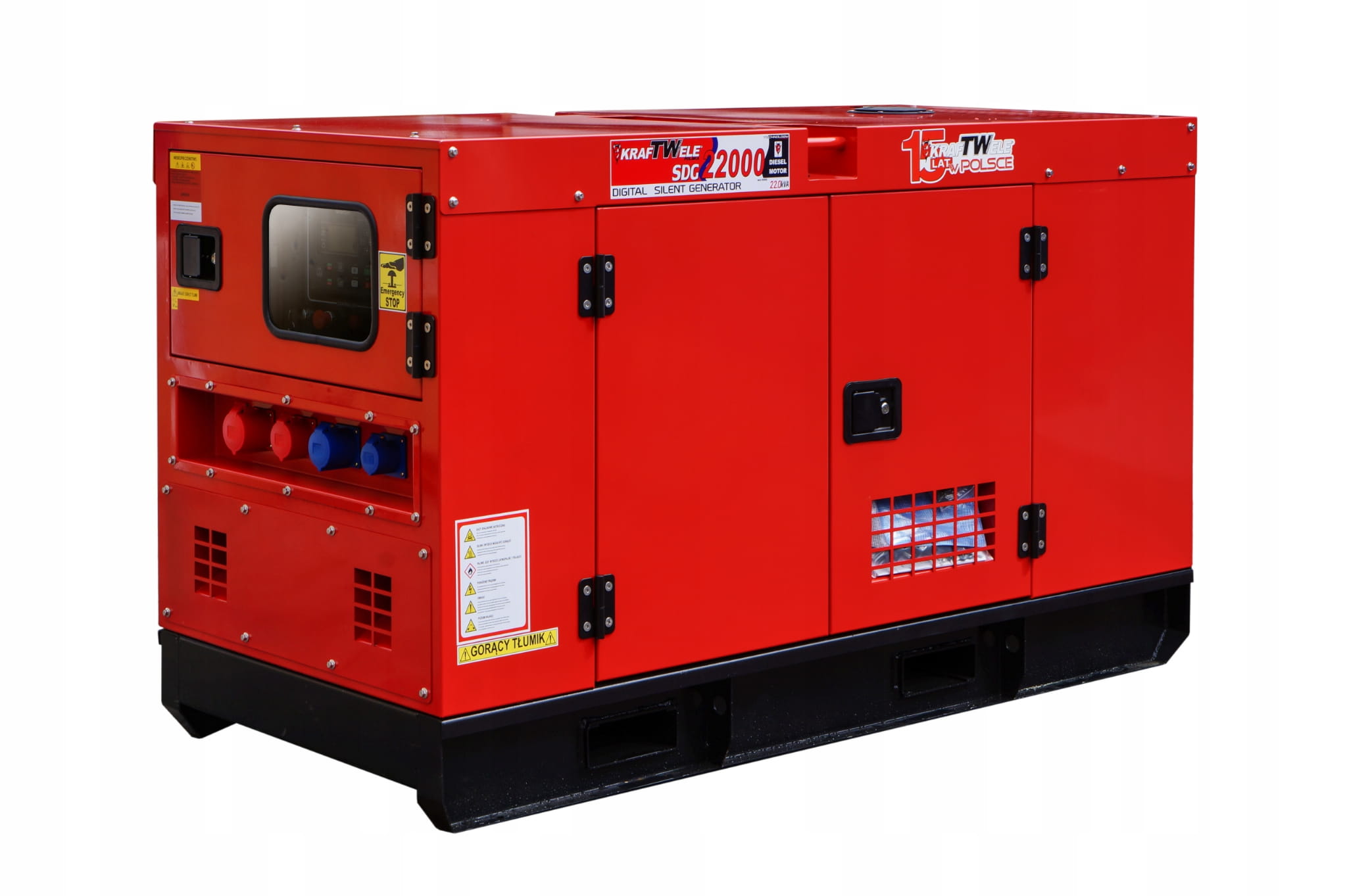

Wyciszona obudowa SILENT

KRAFTWELE SDG22000 oferowany jest w wersji SILENT, wyposażonej w zamkniętą obudowę ograniczającą hałas generowany przez silnik, prądnicę i układ wydechowy.

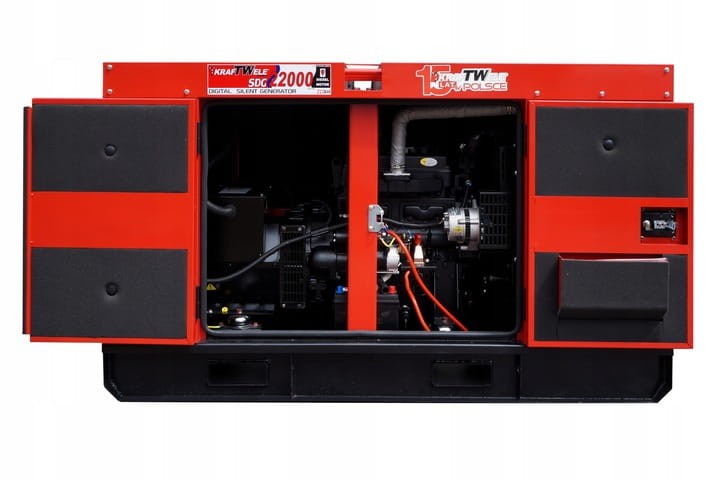

Obudowa zabezpiecza najważniejsze podzespoły przed przypadkowymi uszkodzeniami oraz ogranicza bezpośredni dostęp do ruchomych i rozgrzanych elementów. Zamykane drzwi serwisowe umożliwiają wygodny dostęp podczas wykonywania przeglądów i podstawowych czynności eksploatacyjnych.

Konstrukcja agregatu obejmuje:

• wyciszoną, zamkniętą obudowę,
• drzwi serwisowe zabezpieczone zamkami,
• wlew paliwa zabezpieczony na kluczyk,

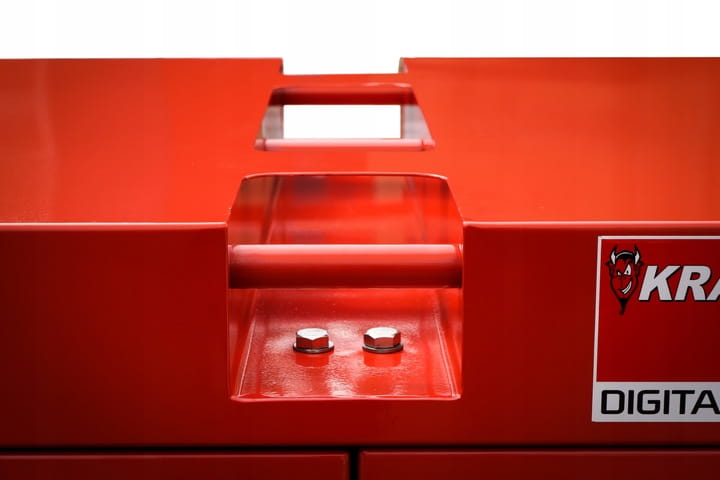

• uchwyty umożliwiające podnoszenie urządzenia,
• podstawę ograniczającą przenoszenie drgań,
• kieszenie umożliwiające transport wózkiem widłowym.

Masa agregatu wynosi 710 kg, dlatego urządzenie powinno zostać ustawione na stabilnym, równym i odpowiednio przygotowanym podłożu.

System rozruchu w niskich temperaturach

KRAFTWELE SDG22000 został seryjnie wyposażony w układ ułatwiający uruchamianie silnika podczas niskich temperatur. System obejmuje:

• grzałkę cieczy chłodzącej,
• świecę płomieniową,
• podgrzewacz kolektora dolotowego.

Rozwiązania te wspomagają rozruch zimnego silnika i zwiększają gotowość urządzenia do pracy w sezonie jesienno-zimowym. Ma to szczególne znaczenie, gdy agregat pełni funkcję awaryjnego źródła energii i przez dłuższy czas pozostaje w trybie czuwania.

Opcjonalny układ ATS/SZR

KRAFTWELE SDG22000 może zostać dodatkowo wyposażony w układ ATS/SZR, czyli automatykę samoczynnego załączania rezerwy.

Prawidłowo dobrany i skonfigurowany system może:

1. wykryć zanik napięcia sieciowego,
2. automatycznie uruchomić agregat,
3. przełączyć instalację na zasilanie z generatora,
4. kontrolować powrót napięcia w sieci,
5. przełączyć obiekt z powrotem na zasilanie sieciowe,
6. zatrzymać agregat po zakończeniu procedury chłodzenia.

ATS/SZR sprawdzi się w firmach, warsztatach, gospodarstwach rolnych, magazynach, obiektach usługowych oraz wszędzie tam, gdzie przerwa w dostawie energii może powodować zatrzymanie pracy lub straty.

Opcjonalny moduł GSM/GPS

Agregat może zostać wyposażony w opcjonalny moduł sterowania GSM/GPS, współpracujący ze sterownikiem SMARTGEN.

W zależności od konfiguracji moduł może rozszerzać możliwości:

• zdalnego nadzorowania agregatu,
• przekazywania informacji o stanie urządzenia,
• odbierania komunikatów i alarmów,
• kontrolowania podstawowych parametrów pracy,
• ustalania lokalizacji urządzenia.

Rozwiązanie jest szczególnie przydatne w agregatach pracujących poza siedzibą firmy, na placach budowy, w gospodarstwach oraz w oddalonych obiektach technicznych.

Możliwość wykonania wersji mobilnej

KRAFTWELE SDG22000 może zostać ustawiony na odpowiednio dobranej przyczepie transportowej. Mobilna konfiguracja ułatwia przewożenie urządzenia pomiędzy placami budowy, gospodarstwami, obiektami technicznymi i miejscami prowadzenia prac terenowych.

Dobór podwozia powinien uwzględniać rzeczywistą masę agregatu, paliwa, płynów eksploatacyjnych i wyposażenia dodatkowego, a także wymagania techniczne oraz homologacyjne dla kompletnego zestawu.

Najważniejsze parametry techniczne

Parametry mocy, napięcia, zbiornika, zużycia paliwa, masy, wymiarów, gniazd i wyposażenia odpowiadają aktualnej konfiguracji modelu KRAFTWELE SDG22000 SILENT.

Zastosowanie

KRAFTWELE SDG22000 SILENT może być wykorzystywany między innymi jako:

• awaryjne źródło zasilania firm i warsztatów,
• zabezpieczenie budynków mieszkalnych i usługowych,
• źródło energii dla placów budowy,
• zasilanie elektronarzędzi, pomp i maszyn,
• zabezpieczenie instalacji technicznych,
• źródło energii dla gospodarstw rolnych,
• zasilanie magazynów i zapleczy,
• zasilanie obiektów bez dostępu do sieci,
• zabezpieczenie wydarzeń plenerowych,
• element instalacji zasilania rezerwowego współpracującej z ATS/SZR.

Dobór agregatu powinien uwzględniać łączną moc znamionową odbiorników, ich prądy rozruchowe, charakter obciążenia, planowany czas pracy, sposób wykonania przyłącza oraz odpowiednią rezerwę mocy.
