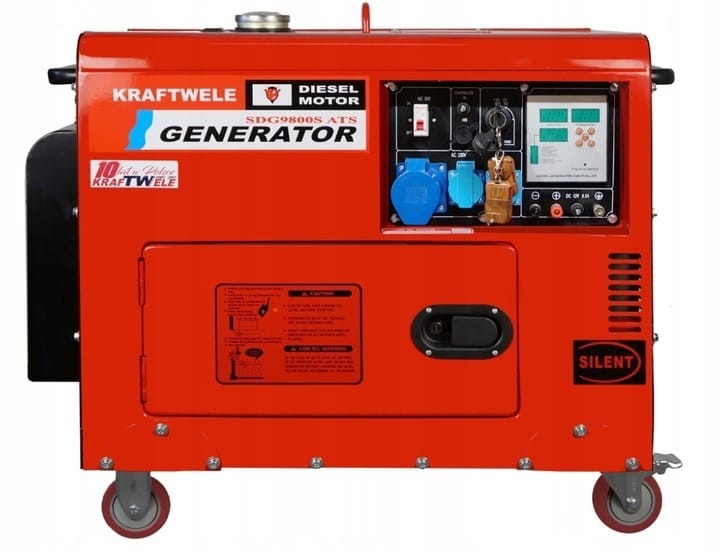

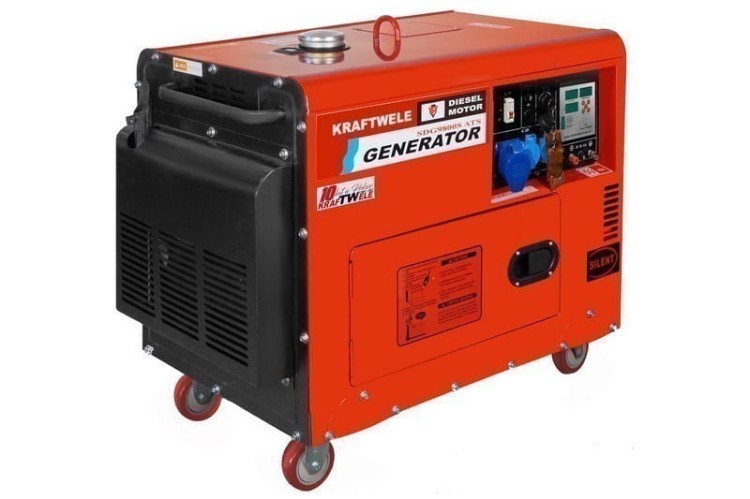

KRAFTWELE SDG9800S SILENT 1F – jednofazowy agregat Diesla o mocy 9,8 kW

KRAFTWELE SDG9800S SILENT 1F to wydajny agregat prądotwórczy przeznaczony do zasilania urządzeń pracujących na napięciu 230 V. Moc nominalna wynosząca 9,5 kW oraz moc maksymalna 9,8 kW pozwalają wykorzystywać generator jako niezależne lub awaryjne źródło energii dla domu, firmy, gospodarstwa rolnego, warsztatu, magazynu, zaplecza budowlanego oraz obiektów pozbawionych dostępu do sieci energetycznej.

Jednofazowa konstrukcja sprawdza się wszędzie tam, gdzie zasilane są przede wszystkim urządzenia 230 V. Cała prądnica pracuje w układzie jednofazowym, dzięki czemu nie występuje konieczność rozdzielania obciążenia pomiędzy trzy fazy. Ułatwia to dobór i podłączanie odbiorników wykorzystywanych w domach, warsztatach, obiektach usługowych oraz podczas prac terenowych.

Jednocylindrowy silnik Diesla KRAFTWELE 188F

Sercem agregatu jest jednocylindrowy, czterosuwowy silnik wysokoprężny KRAFTWELE 188F DIESEL o mocy 18 KM. Jednostka wykorzystuje układ wtryskowy, jest zasilana olejem napędowym i chłodzona powietrzem. Elektryczny układ rozruchowy umożliwia wygodne uruchamianie agregatu za pomocą stacyjki.

Chłodzenie powietrzem upraszcza konstrukcję urządzenia, eliminując chłodnicę, pompę cieczy i układ płynu chłodzącego. Odpowiednio zaprojektowany przepływ powietrza odprowadza ciepło powstające podczas pracy silnika, dlatego agregat należy ustawiać w miejscu zapewniającym swobodną wentylację.

Jednostka napędowa posiada:

• jeden cylinder,
• czterosuwową konstrukcję,
• moc 18 KM,
• zasilanie olejem napędowym,
• pompę wtryskową,
• chłodzenie powietrzem,
• elektryczny rozruch,
• zabezpieczenie ciśnienia oleju,
• system ograniczający przenoszenie drgań silnika.

Moc nominalna 9,5 kW i maksymalna 9,8 kW

KRAFTWELE SDG9800S SILENT 1F osiąga:

• moc nominalną 9,5 kW,
• moc maksymalną 9,8 kW,
• napięcie wyjściowe 230 V,
• częstotliwość 50 Hz.

Moc nominalna określa podstawowy poziom obciążenia przeznaczony do regularnej pracy agregatu. Moc maksymalna stanowi krótkotrwałą rezerwę wykorzystywaną podczas zwiększonego zapotrzebowania na energię, na przykład w chwili uruchamiania pompy, sprężarki, elektronarzędzia lub innego urządzenia wyposażonego w silnik elektryczny.

Podczas doboru agregatu należy uwzględnić nie tylko sumę mocy znamionowych odbiorników, ale również ich prądy rozruchowe. Urządzenia takie jak pompy, lodówki, zamrażarki, sprężarki, betoniarki i elektronarzędzia mogą podczas uruchamiania pobierać kilkukrotnie więcej energii niż podczas normalnej pracy.

Pełna moc w układzie jednofazowym 230 V

Wersja SDG9800S 1F została przeznaczona wyłącznie do zasilania urządzeń jednofazowych 230 V. Jest to szczególnie korzystne podczas zabezpieczania budynków mieszkalnych, warsztatów i obiektów usługowych, w których zdecydowana większość odbiorników pracuje na napięciu 230 V.

Brak instalacji trójfazowej w agregacie eliminuje problem nierównomiernego obciążenia faz. Generator może zasilać między innymi:

• instalację oświetleniową,
• urządzenia grzewcze i sterowniki kotłów,
• pompy obiegowe i hydroforowe,
• lodówki i zamrażarki,
• elektronarzędzia,
• wyposażenie warsztatu,
• urządzenia biurowe,
• instalacje alarmowe i monitoring,
• urządzenia wykorzystywane w gospodarstwie rolnym.

Automatyczna stabilizacja napięcia AVR

Agregat wyposażono w automatyczny regulator napięcia AVR, który kontroluje napięcie wyjściowe i koryguje jego wartość podczas zmian obciążenia. System zwiększa stabilność pracy generatora podczas podłączania, uruchamiania i odłączania odbiorników.

Układ AVR wspomaga prawidłowe zasilanie:

• elektronarzędzi,
• pomp,
• sprężarek,
• urządzeń warsztatowych,
• instalacji technicznych,
• oświetlenia,
• sprzętu gospodarstwa domowego,
• standardowych urządzeń elektrycznych.

Regulator współpracuje z zabezpieczeniem głównym oraz systemem samokontroli agregatu, chroniąc generator i podłączone odbiorniki przed skutkami nieprawidłowych parametrów pracy.

Cyfrowy moduł kontrolny

KRAFTWELE SDG9800S SILENT 1F posiada cyfrowy moduł kontrolny umieszczony na przednim panelu. Czytelny wyświetlacz ułatwia kontrolowanie najważniejszych parametrów eksploatacyjnych, w tym częstotliwości i liczby przepracowanych motogodzin.

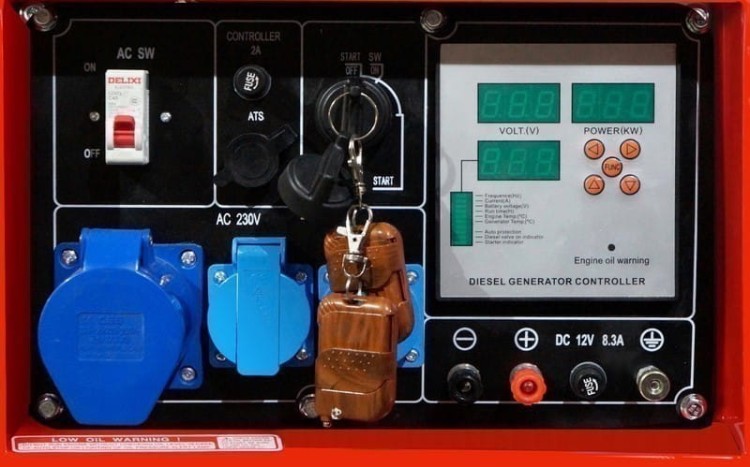

Tablica kontrolna obejmuje:

• cyfrowy moduł kontrolny,
• stacyjkę urządzenia,
• zabezpieczenie główne,
• dwa gniazda jednofazowe 230 V,
• wyjście ładowania 12 V,
• zacisk uziemienia,
• elementy sterujące i kontrolne.

Wszystkie podstawowe elementy obsługowe oraz przyłączeniowe umieszczono w jednym miejscu, co ułatwia przygotowanie urządzenia do pracy, podłączanie odbiorników i kontrolowanie działania generatora.

Dwa gniazda 230 V i wyjście 12 V

Panel przyłączeniowy umożliwia bezpośrednie zasilanie urządzeń jednofazowych. Agregat wyposażono w:

• 2 × gniazdo 230 V / 16 A,
• 1 × wyjście 12 V / 8,3 A,
• zacisk uziemienia,
• zabezpieczenie główne.

Gniazda 230 V umożliwiają podłączanie elektronarzędzi, oświetlenia, urządzeń warsztatowych, sprzętu domowego i pozostałych odbiorników jednofazowych. Przy podłączaniu urządzeń o dużej mocy należy stosować przewody o odpowiednim przekroju i długości oraz rozdzielnice dostosowane do parametrów generatora.

Wyjście 12 V z funkcją prostownika umożliwia ładowanie odpowiednio dobranych akumulatorów, zwiększając funkcjonalność agregatu podczas prac warsztatowych, serwisowych i terenowych.

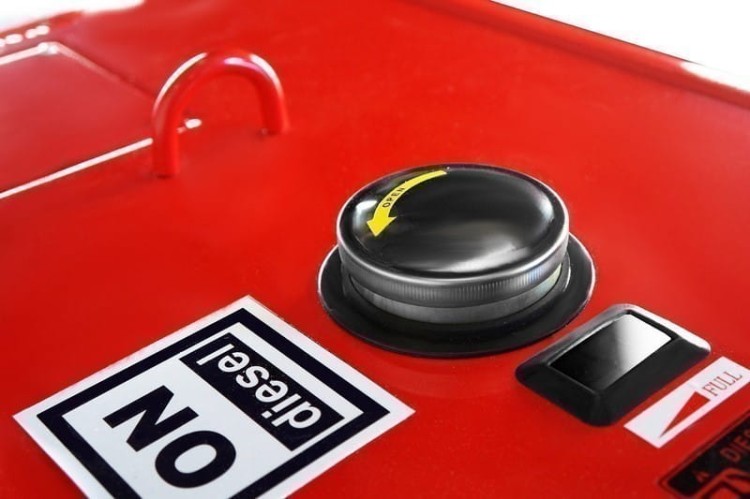

Zbiornik paliwa o pojemności 16 litrów

KRAFTWELE SDG9800S SILENT 1F wyposażono w zbiornik paliwa o pojemności 16 litrów. Zużycie oleju napędowego wynosi około 1,8 l/h, co pozwala na wielogodzinną pracę bez konieczności częstego uzupełniania paliwa.

Rzeczywisty czas pracy agregatu zależy przede wszystkim od:

• poziomu obciążenia,
• rodzaju podłączonych urządzeń,
• częstotliwości uruchamiania odbiorników,
• występujących prądów rozruchowych,
• temperatury otoczenia,
• jakości paliwa,
• stanu technicznego silnika i prądnicy.

Ekonomiczny silnik Diesla sprawdza się podczas wielogodzinnych prac budowlanych, warsztatowych i terenowych oraz przy awaryjnym zabezpieczaniu instalacji elektrycznych.

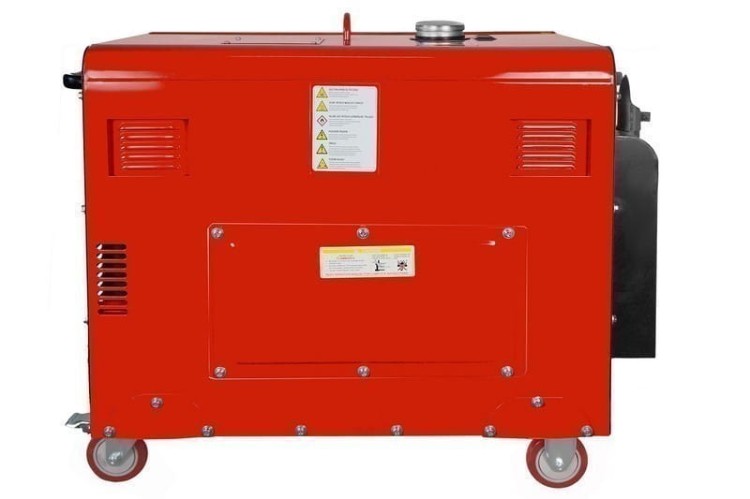

Podwójnie wyciszona obudowa SILENT

KRAFTWELE SDG9800S 1F posiada zamkniętą, podwójnie wyciszoną obudowę SILENT, która ogranicza hałas generowany przez silnik, prądnicę i układ wydechowy. Zabudowa zabezpiecza także najważniejsze podzespoły przed przypadkowymi uszkodzeniami oraz ogranicza bezpośredni dostęp do ruchomych i rozgrzanych elementów urządzenia.

Wyciszona komora silnika zwiększa komfort eksploatacji agregatu w pobliżu:

• budynków mieszkalnych,
• warsztatów,
• gospodarstw rolnych,
• magazynów,
• obiektów usługowych,
• zapleczy budowlanych,
• stanowisk serwisowych.

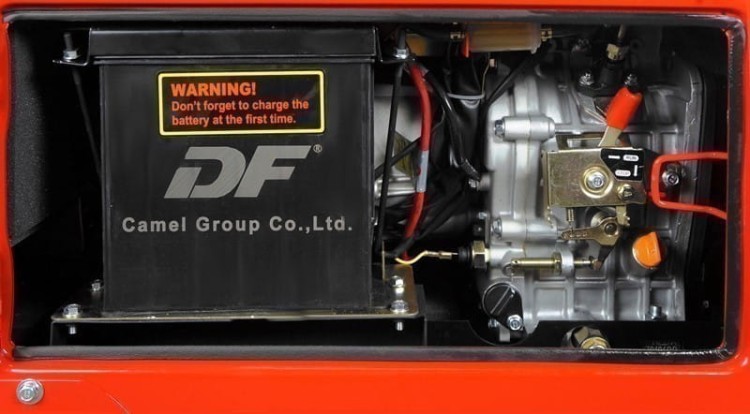

Otwierane elementy obudowy zapewniają dostęp do silnika, filtra powietrza, układu paliwowego, akumulatora i pozostałych elementów wymagających okresowej kontroli.

Agregat należy użytkować na zewnątrz albo w odpowiednio przygotowanym pomieszczeniu technicznym, wyposażonym w skuteczną wentylację i bezpieczne odprowadzanie spalin. Urządzenia nie wolno uruchamiać w zamkniętych pomieszczeniach mieszkalnych, garażach ani innych przestrzeniach bez właściwego systemu wentylacyjnego.

Elektryczny rozruch i akumulator w zestawie

Silnik uruchamiany jest elektrycznie za pomocą stacyjki. Rozwiązanie zapewnia wygodną obsługę i eliminuje konieczność ręcznego uruchamiania jednostki wysokoprężnej. Agregat posiada akumulator rozruchowy umożliwiający szybkie przygotowanie urządzenia do pracy.

Zabezpieczenie ciśnienia oleju chroni silnik przed pracą przy niedostatecznym smarowaniu. Przed każdym uruchomieniem należy sprawdzić:

• poziom oleju silnikowego,
• ilość paliwa,
• stan akumulatora,
• drożność wlotów i wylotów powietrza,
• prawidłowe uziemienie,
• stan gniazd i przewodów,
• poprawność podłączenia odbiorników.

Po uruchomieniu silnika należy poczekać na ustabilizowanie jego pracy, a następnie stopniowo podłączać odbiorniki.

Kompaktowe wymiary i zestaw transportowy

Agregat ma wymiary 840 × 520 × 660 mm i waży około 200 kg. Zwarta konstrukcja ułatwia przechowywanie, przewóz samochodem dostawczym oraz ustawienie generatora w warsztacie, gospodarstwie, magazynie lub na zapleczu budowy.

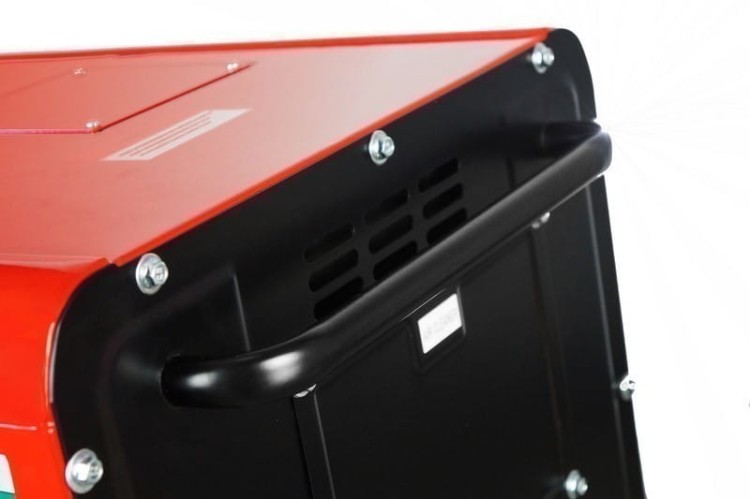

Urządzenie wyposażono w cztery kółka oraz uchwyty transportowe umożliwiające przemieszczanie agregatu po równym i utwardzonym podłożu. Zestaw transportowy ułatwia zmianę miejsca pracy oraz ustawienie generatora w bezpiecznej odległości od zasilanych urządzeń.

Ze względu na masę urządzenia załadunek i rozładunek powinny być wykonywane przy użyciu rampy, podnośnika lub odpowiedniego sprzętu transportowego.

Opcjonalny układ ATS/SZR

KRAFTWELE SDG9800S SILENT 1F może zostać wyposażony w opcjonalny układ ATS/SZR, czyli automatykę samoczynnego załączania rezerwy. Rozwiązanie pozwala wykorzystać agregat jako awaryjne źródło zasilania domu, firmy, warsztatu, gospodarstwa lub instalacji technicznej.

Prawidłowo dobrany i skonfigurowany system może:

1. wykryć zanik napięcia sieciowego,
2. automatycznie uruchomić agregat,
3. przełączyć instalację na zasilanie z generatora,
4. kontrolować powrót napięcia w sieci,
5. ponownie przełączyć obiekt na zasilanie sieciowe,
6. zatrzymać agregat po zakończeniu pracy.

Automatyka ATS/SZR powinna zostać dopasowana do jednofazowej instalacji 230 V oraz parametrów generatora. Montaż i konfigurację systemu należy powierzyć osobie posiadającej odpowiednie kwalifikacje elektryczne.

Opcjonalne zdalne sterowanie

Agregat może zostać wyposażony w pilot umożliwiający zdalne uruchamianie i wyłączanie urządzenia. Rozwiązanie zwiększa komfort obsługi, gdy generator znajduje się poza budynkiem, w wydzielonej strefie technicznej albo w pewnej odległości od zasilanej instalacji.

Zdalne sterowanie sprawdza się podczas:

• zabezpieczania domu na wypadek awarii sieci,
• pracy w gospodarstwie rolnym,
• zasilania warsztatu,
• użytkowania agregatu na placu budowy,
• pracy w wydzielonej strefie technicznej.

Opcjonalna przyczepa transportowa

KRAFTWELE SDG9800S 1F może zostać zamontowany na opcjonalnej, jednoosiowej przyczepie transportowej o DMC 750 kg. Mobilna konfiguracja ułatwia przewożenie agregatu pomiędzy placami budowy, gospodarstwami, warsztatami i miejscami prowadzenia prac terenowych.

Masa agregatu wynosząca 200 kg pozostawia odpowiednią rezerwę na konstrukcję przyczepy, system mocowania i wyposażenie dodatkowe. Kompletny zestaw powinien posiadać prawidłowo rozmieszczone naciski oraz dokumentację zgodną z obowiązującymi wymaganiami technicznymi.

Najważniejsze parametry techniczne

Parametry mocy, napięcia, zbiornika paliwa, spalania, chłodzenia, masy, wymiarów i wyposażenia odpowiadają konfiguracji modelu KRAFTWELE SDG9800S 1F o kodzie EAN 5906335000904.

Zastosowanie

KRAFTWELE SDG9800S SILENT 1F może być wykorzystywany między innymi jako:

• awaryjne źródło zasilania domu,
• zabezpieczenie instalacji centralnego ogrzewania,
• zasilanie pomp obiegowych i hydroforowych,
• źródło energii dla firmy i obiektu usługowego,
• zasilanie warsztatu,
• zasilanie elektronarzędzi,
• źródło energii dla gospodarstwa rolnego,
• zasilanie lodówek, zamrażarek i oświetlenia,
• zabezpieczenie magazynu i zaplecza technicznego,
• źródło energii dla obiektów bez dostępu do sieci,
• zasilanie podczas prac terenowych,
• element jednofazowej instalacji awaryjnej współpracującej z ATS/SZR.

Dobór agregatu powinien uwzględniać moc znamionową podłączanych odbiorników, ich prądy rozruchowe, charakter obciążenia, sposób wykonania instalacji oraz odpowiednią rezerwę mocy.
