AGREGAT NA ZAMÓWIENIE / PRZEDPŁATA 100% - CZAS REALIZACJI 3-4 MIESIĄCE

KRAFTWELE SDG1000000 SUPER SILENT – kontenerowy agregat przemysłowy 1312 kVA

KRAFTWELE SDG1000000 SUPER SILENT to wielkogabarytowy zespół prądotwórczy przeznaczony do zasilania rozbudowanych instalacji przemysłowych, hal produkcyjnych, centrów logistycznych, infrastruktury technicznej oraz obiektów, w których ciągłość dostaw energii ma kluczowe znaczenie.

Agregat oferuje 1250 kVA mocy nominalnej, przeznaczonej do regularnej pracy, oraz 1312 kVA mocy maksymalnej, stanowiącej krótkotrwałą rezerwę podczas zwiększonego zapotrzebowania na energię. Napięcie 230/400 V umożliwia współpracę z rozbudowanymi instalacjami trójfazowymi i prawidłowo rozłożonymi odbiornikami jednofazowymi.

Cały zespół silnik–prądnica został umieszczony w 20-stopowym kontenerze SUPER SILENT. Zabudowa chroni najważniejsze podzespoły, ogranicza emisję hałasu i pozwala stworzyć kompletną, profesjonalną stację zasilania przygotowaną do posadowienia na odpowiednio wykonanym podłożu.

Najważniejsze zalety

• moc nominalna 1250 kVA,
• moc maksymalna 1312 kVA,
• napięcie wyjściowe 230/400 V,
• częstotliwość 50 Hz,
• dwunastocylindrowy silnik wysokoprężny,
• turbodoładowanie,
• wolnoobrotowa konstrukcja jednostki napędowej,
• chłodzenie cieczą,
• elektryczny układ rozruchowy,
• automatyczna stabilizacja napięcia AVR,
• cyfrowy panel sterowania,
• system samokontroli,
• wewnętrzna listwa odbioru pełnej mocy,
• zbiornik oleju napędowego o pojemności 1400 l,
• seryjny układ wspomagający zimny rozruch,
• zabudowa kontenerowa SUPER SILENT 20 ft,
• możliwość zastosowania automatyki ATS/SZR.

Moc 1250/1312 kVA do największych instalacji

Moc nominalna 1250 kVA określa podstawowy poziom obciążenia przeznaczony do regularnej eksploatacji. Moc maksymalna 1312 kVA jest krótkotrwałą rezerwą wykorzystywaną podczas chwilowego wzrostu poboru energii, na przykład przy uruchamianiu dużych silników, pomp, sprężarek lub kilku urządzeń technologicznych jednocześnie.

Tak wysoka wydajność pozwala wykorzystać agregat do zasilania:

• rozbudowanych parków maszynowych,
• hal i linii produkcyjnych,
• dużych instalacji chłodniczych,
• układów pompowych i wentylacyjnych,
• centrów logistycznych i magazynowych,
• dużych obiektów handlowych,
• instalacji technologicznych,
• infrastruktury wodociągowej i kanalizacyjnej,
• przygotowanych obwodów zakładów przemysłowych.

Przy doborze zespołu prądotwórczego tej klasy należy uwzględnić nie tylko łączną moc odbiorników, ale również charakter obciążenia, prądy rozruchowe, asymetrię faz, kolejność uruchamiania maszyn oraz wymagany zapas mocy. Moc maksymalna nie jest przeznaczona do stałego obciążania generatora.

Dwunastocylindrowy silnik Diesla z turbodoładowaniem

KRAFTWELE SDG1000000 napędzany jest dwunastocylindrowym, wolnoobrotowym silnikiem wysokoprężnym wyposażonym w turbodoładowanie. Jednostka została dostosowana do współpracy z prądnicą o mocy przekraczającej 1 MVA oraz do profesjonalnej eksploatacji w zabudowie kontenerowej.

Turbodoładowanie zwiększa ilość powietrza dostarczanego do cylindrów, wspierając uzyskiwanie wysokiej mocy i momentu obrotowego. Zasilanie olejem napędowym dobrze odpowiada wymaganiom dużych zespołów prądotwórczych pracujących przez wiele godzin pod znacznym obciążeniem.

Wolnoobrotowa konstrukcja jest typowym rozwiązaniem stosowanym w profesjonalnych agregatach przemysłowych. Zapewnia warunki pracy odpowiednie do współpracy z prądnicą 50 Hz oraz rozbudowanymi układami chłodzenia, sterowania i zabezpieczeń.

Chłodzenie cieczą

Silnik wykorzystuje wydajny układ chłodzenia cieczą. Obieg płynu chłodzącego odbiera ciepło powstające podczas pracy jednostki i przekazuje je do chłodnicy umieszczonej wewnątrz zabudowy kontenerowej.

Kontener posiada system wentylacji dopasowany do chłodzenia silnika, prądnicy oraz pozostałych elementów technicznych. Podczas przygotowywania miejsca ustawienia agregatu należy pozostawić odpowiednią przestrzeń przy wlotach i wylotach powietrza. Ograniczenie przepływu mogłoby zmniejszyć wydajność chłodzenia i doprowadzić do wzrostu temperatury wewnątrz zabudowy.

Rozruch elektryczny

SDG1000000 uruchamiany jest elektrycznie. Układ rozruchowy współpracuje z cyfrowym panelem sterowania i systemem samokontroli, zapewniając operatorowi wygodną obsługę generatora.

W instalacji wyposażonej w automatykę ATS/SZR sygnał uruchamiający może zostać przekazany automatycznie po zaniku lub pogorszeniu parametrów napięcia sieciowego. Dzięki temu agregat może pełnić funkcję profesjonalnego źródła zasilania rezerwowego.

Stabilizacja napięcia AVR

Automatyczny regulator AVR stabilizuje napięcie wytwarzane przez prądnicę podczas zmian obciążenia. Układ ogranicza nadmierne wzrosty i spadki napięcia, wspierając prawidłową pracę zasilanej instalacji, maszyn i urządzeń przemysłowych.

Agregat tej klasy współpracuje z profesjonalną rozdzielnicą, systemem zabezpieczeń oraz odpowiednio zaprojektowanym układem dystrybucji energii. Projekt instalacji powinien uwzględniać między innymi:

• prądy znamionowe i zwarciowe,
• selektywność zabezpieczeń,
• wymagania podłączanych odbiorników,
• sposób uziemienia,
• ochronę przeciwporażeniową,
• dopuszczalną asymetrię faz,
• sposób przełączania pomiędzy agregatem i siecią.

Cyfrowy panel sterowania i system samokontroli

Czytelny panel cyfrowy umożliwia obsługę oraz kontrolowanie pracy całego zespołu prądotwórczego. Operator może uruchamiać i zatrzymywać urządzenie, obserwować jego stan oraz reagować na komunikaty generowane przez system samokontroli.

Panel DIGITAL stanowi również podstawę do współpracy z opcjonalną automatyką ATS/SZR. Pozwala to zintegrować agregat z instalacją rezerwowego zasilania dużego obiektu i ograniczyć konieczność ręcznej obsługi podczas awarii sieci energetycznej.

Wewnętrzna listwa odbioru mocy

SDG1000000 posiada wewnętrzną listwę odbioru mocy, przeznaczoną do wykonania profesjonalnego przyłącza kablowego. Przy agregacie tej klasy głównego odbioru energii nie realizuje się za pomocą standardowych gniazd przenośnych.

Listwa umożliwia połączenie generatora z:

• rozdzielnicą główną obiektu,
• rozdzielnicą technologiczną,
• systemem ATS/SZR,
• zewnętrznym układem dystrybucji energii,
• przygotowaną instalacją przemysłową.

Przekroje przewodów, rodzaj aparatury zabezpieczającej, sposób ułożenia kabli i parametry rozdzielnicy należy dobrać indywidualnie do wymaganej mocy, długości przyłącza oraz warunków instalacyjnych. Wykonanie przyłącza wymaga projektu oraz personelu posiadającego właściwe kwalifikacje elektryczne.

Zbiornik paliwa o pojemności 1400 litrów

Agregat wyposażono w zbiornik oleju napędowego o pojemności 1400 litrów. Duża pojemność ogranicza częstotliwość tankowania i pozwala przygotować generator do wielogodzinnego podtrzymywania pracy obiektu.

Rzeczywisty czas działania zależy między innymi od:

• poziomu obciążenia,
• rodzaju zasilanych odbiorników,
• liczby uruchamianych maszyn,
• temperatury otoczenia,
• sposobu zarządzania odbiorami,
• stanu technicznego jednostki napędowej.

W instalacjach o znaczeniu strategicznym warto przewidzieć monitoring poziomu paliwa, procedury uzupełniania oleju napędowego oraz odpowiednie zabezpieczenie systemu paliwowego.

Seryjny układ wspomagający zimny rozruch

Urządzenie zostało wyposażone w system ułatwiający uruchamianie silnika w niskich temperaturach. Układ obejmuje:

• grzałkę cieczy chłodzącej,
• świecę płomieniową,
• podgrzewacz kolektora dolotowego.

Podgrzewanie jednostki napędowej i powietrza dolotowego poprawia warunki rozruchu po dłuższym postoju, szczególnie w okresie zimowym. Rozwiązanie jest istotne w instalacjach awaryjnych, w których generator powinien rozpocząć pracę niezależnie od temperatury zewnętrznej.

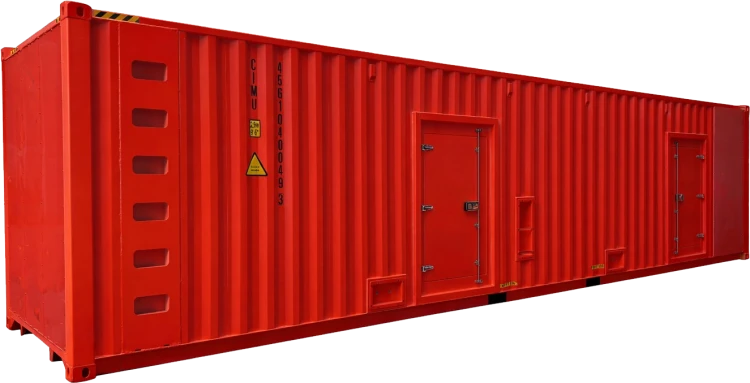

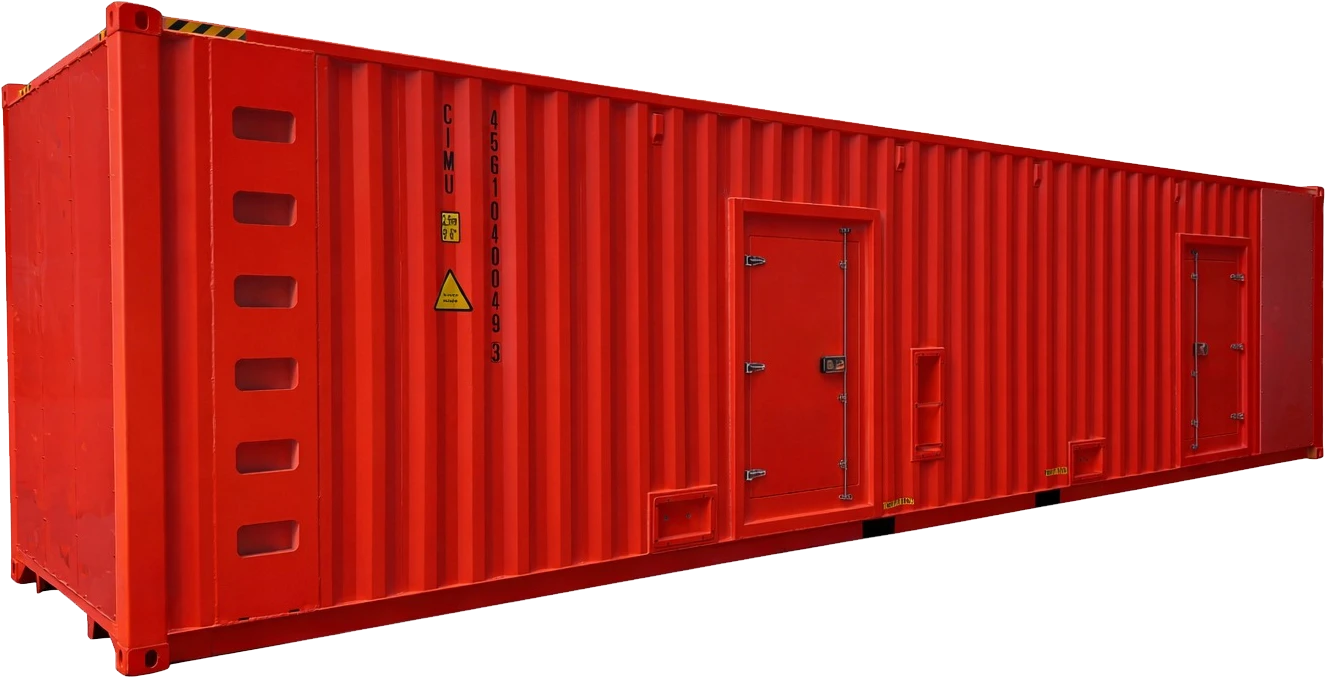

Kontenerowa zabudowa SUPER SILENT 20 ft

Model SDG1000000 występuje wyłącznie w 20-stopowej zabudowie kontenerowej o wymiarach:

• długość: 6058 mm,
• szerokość: 2438 mm,
• wysokość: 2591 mm.

Wewnątrz kontenera znajdują się silnik, prądnica, chłodnica, zbiornik paliwa, układ wydechowy, panel sterowania i pozostałe elementy zespołu prądotwórczego. Zabudowa SUPER SILENT ogranicza emisję hałasu, zabezpiecza podzespoły i zapewnia dostęp serwisowy do najważniejszych elementów urządzenia.

Masa kompletnego agregatu wynosi około 11 500 kg. Miejsce ustawienia musi zostać przygotowane z uwzględnieniem masy urządzenia, paliwa, drgań powstających podczas pracy oraz wymaganej przestrzeni serwisowej. Transport, rozładunek i ustawienie wymagają zastosowania odpowiednio dobranego sprzętu ciężkiego.

Opcjonalna automatyka ATS/SZR

Agregat może zostać wyposażony w indywidualnie dobrany system ATS/SZR, czyli automatykę samoczynnego załączania rezerwy. Układ może realizować pełną sekwencję przełączania źródła zasilania:

1. wykrycie zaniku lub nieprawidłowych parametrów sieci,
2. wysłanie sygnału uruchamiającego agregat,
3. oczekiwanie na ustabilizowanie pracy generatora,
4. przełączenie instalacji na zasilanie rezerwowe,
5. kontrolowanie powrotu prawidłowego napięcia sieciowego,
6. ponowne przełączenie odbiorników na sieć,
7. zatrzymanie agregatu po zakończeniu cyklu chłodzenia.

Automatyka ATS/SZR jest wyposażeniem opcjonalnym i podlega indywidualnej wycenie. Musi zostać dopasowana do parametrów instalacji, prądu roboczego, rodzaju rozdzielnicy, sposobu przełączania i wymaganych priorytetów odbiorników.

Najważniejsze parametry techniczne

Parametry mocy, napięcia, rozruchu, zbiornika, chłodzenia, masy i wymiarów odpowiadają konfiguracji KRAFTWELE SDG1000000 SUPER SILENT.

Zastosowanie

KRAFTWELE SDG1000000 SUPER SILENT sprawdzi się jako podstawowe lub rezerwowe źródło energii dla:

• dużych zakładów przemysłowych,
• hal i linii produkcyjnych,
• centrów logistycznych,
• dużych magazynów,
• instalacji chłodniczych,
• infrastruktury wodociągowej i kanalizacyjnej,
• rozbudowanych układów pompowych,
• zakładów przetwórczych,
• centrów handlowych i dużych obiektów komercyjnych,
• infrastruktury technicznej,
• wielkopowierzchniowych placów budowy,
• instalacji współpracujących z automatyką ATS/SZR.

Najczęstsze pytania

Jaka jest moc agregatu SDG1000000?

Moc nominalna wynosi 1250 kVA, natomiast maksymalna 1312 kVA. Moc maksymalna jest przeznaczona do krótkotrwałych wzrostów obciążenia, a do regularnej pracy należy przyjmować 1250 kVA.

Czy agregat posiada standardowe gniazda?

Główny odbiór energii odbywa się przez wewnętrzną listwę przyłączeniową. Instalację wykonuje się indywidualnie z wykorzystaniem profesjonalnej rozdzielnicy, odpowiednio dobranych przewodów oraz zabezpieczeń.

Czy generator może uruchamiać się automatycznie?

Tak. Agregat może zostać rozszerzony o opcjonalny system ATS/SZR odpowiedzialny za automatyczne uruchamianie urządzenia oraz przełączanie źródła zasilania.

Czy dostępna jest wersja bez kontenera?

Nie. SDG1000000 występuje wyłącznie w 20-stopowej zabudowie kontenerowej.
