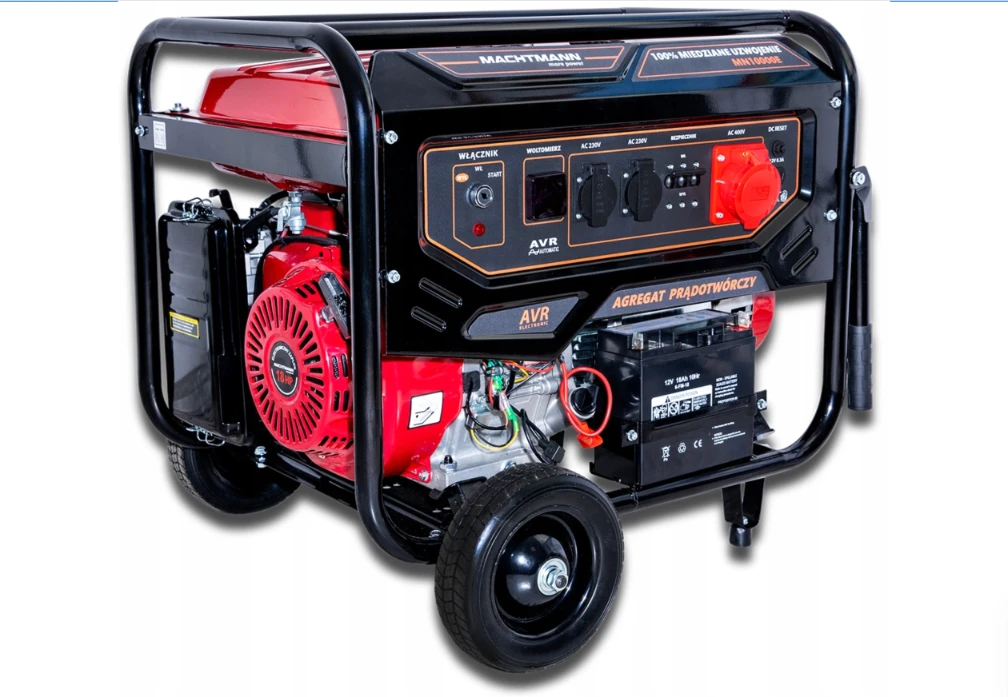

MACHTMANN MN10000E – benzynowy agregat trójfazowy 10 kVA z AVR

MACHTMANN MN10000E jest mobilnym agregatem prądotwórczym przeznaczonym do awaryjnego zasilania domu, gospodarstwa rolnego, warsztatu, firmy, placu budowy oraz urządzeń wykorzystywanych w miejscach bez dostępu do sieci elektroenergetycznej.

Generator wytwarza napięcie trójfazowe 400 V oraz jednofazowe 230 V. Moc znamionowa wynosi 8,0 kW / 10,0 kVA, natomiast moc maksymalna osiąga 8,5 kW / około 10,6 kVA. Moc maksymalna stanowi krótkotrwałą rezerwę i nie jest przeznaczona do stałego obciążania urządzenia.

Zespół napędza jednocylindrowy, czterosuwowy silnik benzynowy OHV o deklarowanej mocy 18 KM. Jednostka jest chłodzona powietrzem i może być uruchamiana ręcznie za pomocą linki rozruchowej albo elektrycznie.

Miedziana prądnica współpracuje z automatycznym regulatorem napięcia AVR. Otwarta konstrukcja oparta na stalowej ramie, dwa koła i składane uchwyty ułatwiają przemieszczanie agregatu po równym, utwardzonym podłożu.

Najważniejsze zalety

• moc znamionowa 8,0 kW / 10,0 kVA,
• moc maksymalna 8,5 kW / około 10,6 kVA,
• napięcie wyjściowe 230/400 V,
• częstotliwość 50 Hz,
• trójfazowa konstrukcja generatora,
• jednocylindrowy silnik benzynowy,
• czterosuwowa konstrukcja OHV,
• deklarowana moc silnika 18 KM,
• chłodzenie powietrzem,
• rozruch ręczny i elektryczny,
• paliwo: benzyna bezołowiowa PB95,
• automatyczna stabilizacja napięcia AVR,
• prądnica z miedzianym uzwojeniem,
• dwa gniazda jednofazowe 230 V / 16 A,
• gniazdo trójfazowe 400 V / 16 A,
• wyjście prądu stałego do ładowania akumulatorów,
• woltomierz i licznik motogodzin,
• kontrolka poziomu oleju,
• zabezpieczenie przeciążeniowe,
• zbiornik paliwa o pojemności 25 l,
• stalowa rama ochronna,
• silnik osadzony na elementach antywibracyjnych,
• dwa koła transportowe,
• dwa uchwyty transportowe,
• masa 94 kg.

Moc znamionowa 8,0 kW i maksymalna 8,5 kW

Moc znamionowa agregatu wynosi 8,0 kW. Przy współczynniku mocy cos φ 0,8 odpowiada to mocy pozornej 10,0 kVA. Jest to podstawowy poziom mocy przeznaczony do regularnego zasilania odbiorników.

Moc maksymalna wynosi 8,5 kW, co przy cos φ 0,8 odpowiada około 10,6 kVA. Jest to krótkotrwała rezerwa przydatna podczas przejmowania obciążenia oraz uruchamiania wybranych urządzeń.

Przy doborze agregatu należy uwzględnić:

• moc czynną i pozorną odbiorników,
• współczynnik mocy urządzeń,
• prądy rozruchowe silników,
• sposób uruchamiania pomp i sprężarek,
• asymetrię obciążenia poszczególnych faz,
• możliwość jednoczesnej pracy urządzeń,
• wymagany zapas eksploatacyjny.

Pompy, sprężarki, chłodziarki, betoniarki, elektronarzędzia i inne odbiorniki silnikowe mogą podczas rozruchu pobierać kilkukrotnie więcej energii niż podczas normalnej pracy.

Prąd znamionowy agregatu

Przy mocy znamionowej 10 kVA i napięciu 400 V obliczeniowy prąd trójfazowy wynosi około 14,4 A:

10 000 VA ÷ (√3 × 400 V) ≈ 14,4 A

Przy maksymalnej mocy 10,6 kVA obliczeniowy prąd wynosi około 15,3 A:

10 600 VA ÷ (√3 × 400 V) ≈ 15,3 A

Gniazdo trójfazowe 400 V / 16 A jest więc dopasowane do deklarowanej mocy generatora. Przy pełnym obciążeniu agregat pracuje jednak blisko znamionowego limitu gniazda, dlatego przewody, wtyczki i odbiorniki muszą być w dobrym stanie technicznym.

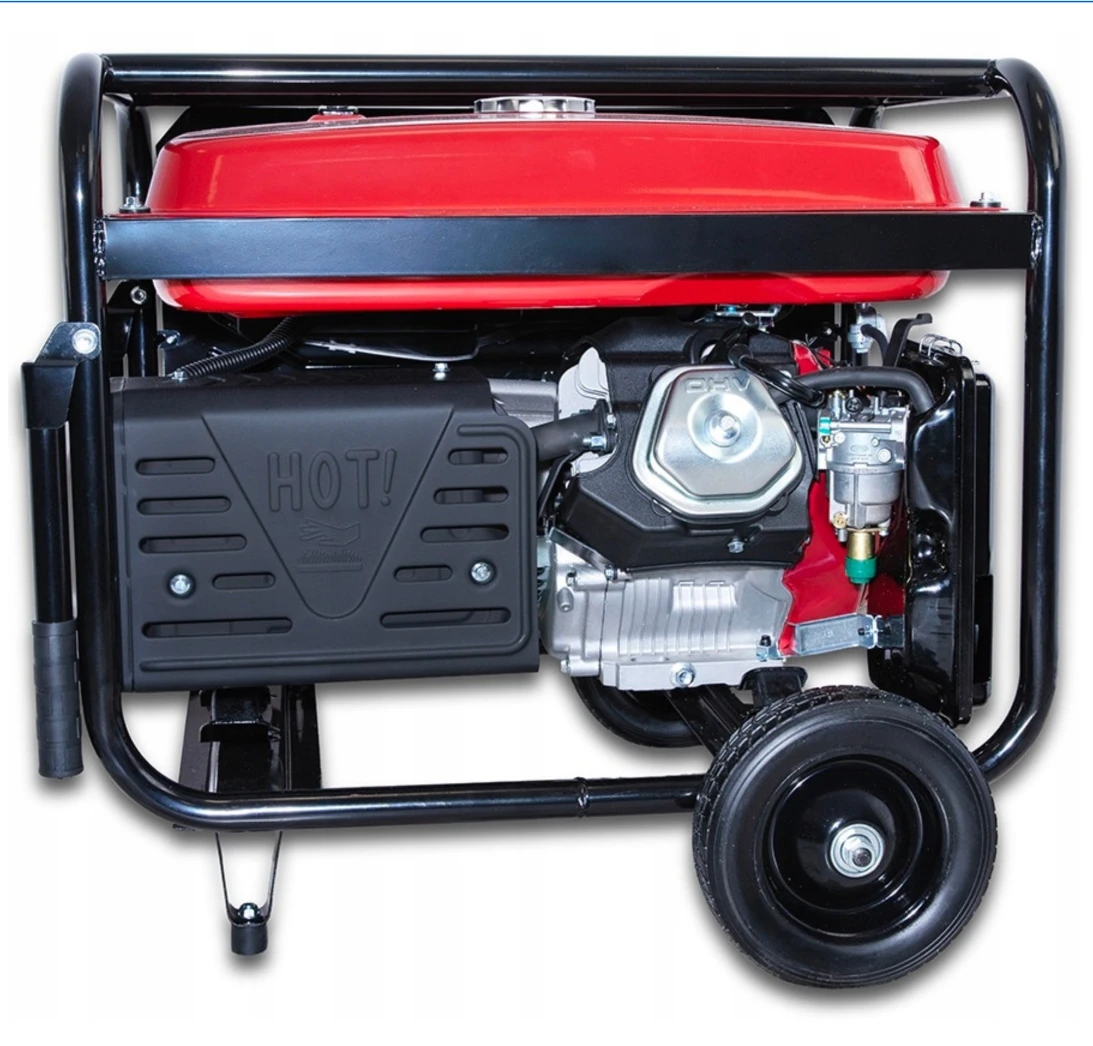

Jednocylindrowy silnik benzynowy 18 KM

MACHTMANN MN10000E wykorzystuje jednocylindrowy, czterosuwowy silnik benzynowy OHV o deklarowanej mocy 18 KM.

Górnozaworowa konstrukcja OHV zapewnia bezpośrednie sterowanie zaworami umieszczonymi w głowicy. Silnik jest zasilany benzyną bezołowiową PB95 i posiada oddzielny układ smarowania olejem silnikowym.

Jednocylindrowa konstrukcja ogranicza liczbę elementów mechanicznych, ułatwia obsługę i pozwala zachować stosunkowo niewielkie wymiary agregatu. Silnik został osadzony na elementach ograniczających przenoszenie drgań na ramę urządzenia.

Chłodzenie powietrzem

Silnik jest chłodzony powietrzem. Wentylator wymusza przepływ powietrza wokół cylindra i pozostałych nagrzewających się elementów jednostki.

Rozwiązanie nie wymaga chłodnicy, pompy cieczy ani płynu chłodniczego. Podczas pracy należy jednak zapewnić agregatowi swobodną wentylację.

Nie wolno:

• zasłaniać otworów chłodzących,
• ustawiać agregatu bezpośrednio przy ścianie,
• dopuszczać do ponownego zasysania gorącego powietrza,
• eksploatować urządzenia w zamkniętym pomieszczeniu,
• uruchamiać agregatu w garażu, piwnicy lub wewnątrz budynku.

Agregat emituje toksyczne spaliny zawierające tlenek węgla i powinien pracować na zewnątrz, z dala od okien, drzwi i wlotów wentylacyjnych.

Rozruch ręczny i elektryczny

Agregat może być uruchamiany na dwa sposoby:

• ręcznie za pomocą linki rozruchowej,
• elektrycznie przy użyciu rozrusznika.

Rozruch elektryczny ułatwia codzienną obsługę, natomiast mechaniczny rozrusznik ręczny zapewnia dodatkową możliwość uruchomienia w przypadku problemu z akumulatorem.

Przy dłuższym postoju należy okresowo sprawdzać stan akumulatora, zaciski, przewody i działanie układu ładowania. Aktualny wykaz wyposażenia nie potwierdza jednoznacznie, czy akumulator rozruchowy znajduje się w standardowym zestawie.

Zbiornik paliwa 25 l

MACHTMANN MN10000E posiada zbiornik benzyny o pojemności 25 l. Duży zbiornik ogranicza częstotliwość tankowania podczas dłuższego zasilania odbiorników.

Producent deklaruje średnie zużycie paliwa wynoszące około 1,1 l/h oraz czas pracy do około 21 godzin. Rzeczywisty wynik zależy jednak od obciążenia, charakterystyki urządzeń, temperatury otoczenia, stanu filtra powietrza, jakości paliwa oraz częstotliwości uruchamiania większych odbiorników.

Do tankowania należy używać świeżej benzyny PB95. Agregat musi być wyłączony i wystudzony. Nie wolno uzupełniać paliwa podczas pracy silnika ani w pobliżu otwartego ognia.

Układ smarowania i kontrolka oleju

Silnik wymaga oleju do jednostek czterosuwowych. Producent wskazuje olej klasy 10W-30, a deklarowana pojemność układu olejowego wynosi około 1,1 l.

Kontrolka poziomu oleju ułatwia kontrolowanie układu smarowania. Zabezpieczenie olejowe ogranicza ryzyko pracy jednostki przy zbyt małej ilości środka smarnego.

Poziom oleju należy sprawdzać przed każdym uruchomieniem agregatu ustawionego na równym podłożu. Pierwszą wymianę należy wykonać zgodnie z instrukcją, a kolejne według wskazanego harmonogramu serwisowego.

Prądnica z miedzianym uzwojeniem

Prądnica posiada uzwojenie wykonane z miedzi. Materiał zapewnia dobre przewodnictwo elektryczne i odporność termiczną podczas pracy pod obciążeniem.

Generator wytwarza:

• napięcie jednofazowe 230 V,
• napięcie trójfazowe 400 V,
• częstotliwość 50 Hz,
• prąd stały do ładowania akumulatorów.

Prądnica została umieszczona w otwartej konstrukcji ramowej. Otwarta zabudowa zapewnia efektywne chłodzenie, ale nie zabezpiecza urządzenia przed opadami, zalaniem ani pyłem w takim stopniu jak zamknięta obudowa przemysłowa.

Stabilizacja napięcia AVR

Automatyczny regulator napięcia AVR koryguje napięcie wyjściowe podczas zmian obciążenia. Rozwiązanie poprawia warunki zasilania standardowych urządzeń domowych, warsztatowych i budowlanych.

AVR jest przydatny podczas zasilania między innymi:

• lodówek i zamrażarek,
• pomp,
• elektronarzędzi,
• oświetlenia,
• urządzeń grzewczych,
• wyposażenia warsztatowego,
• standardowych urządzeń RTV i AGD.

AVR stabilizuje napięcie, ale nie zmienia generatora w agregat inwertorowy. Przy komputerach, systemach UPS, aparaturze pomiarowej, sprzęcie medycznym lub bardzo wrażliwej elektronice należy sprawdzić wymagania producenta odbiornika dotyczące częstotliwości i zniekształceń harmonicznych.

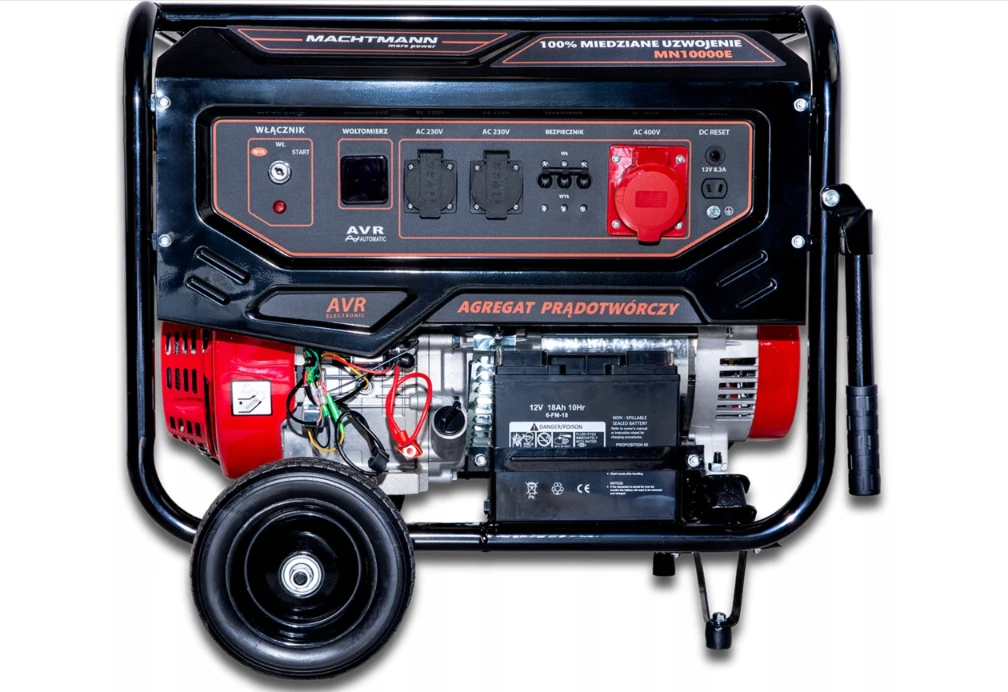

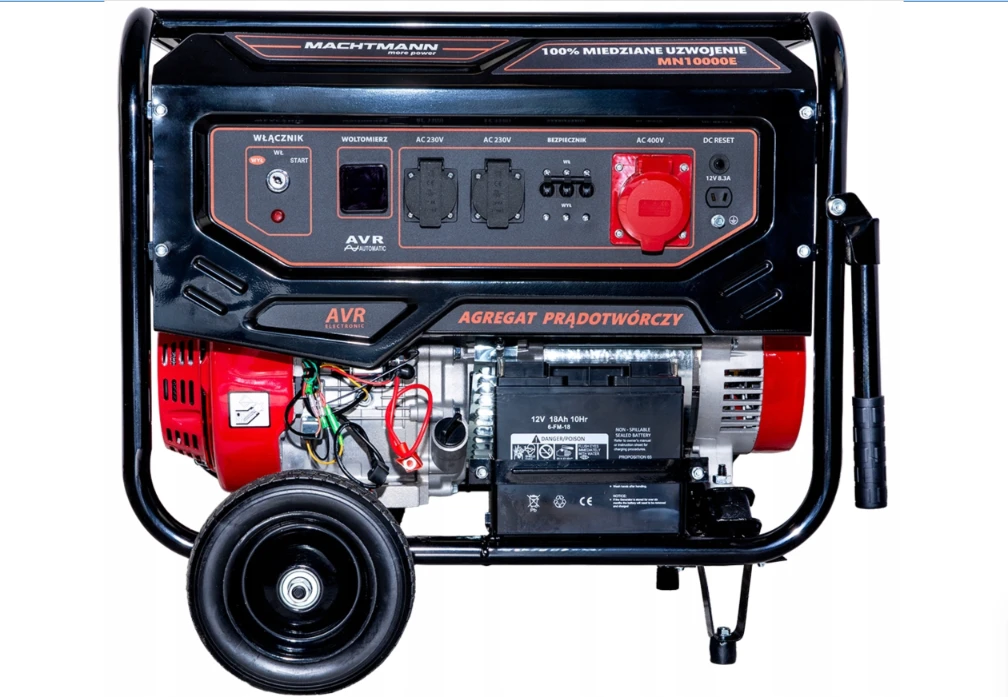

Panel sterowania i gniazda

Panel agregatu został wyposażony w przyłącza umożliwiające bezpośrednie zasilanie odbiorników jednofazowych i trójfazowych.

Standardowa konfiguracja obejmuje:

• 2 gniazda 230 V / 16 A,
• 1 gniazdo 400 V / 16 A,
• wyjście prądu stałego do ładowania akumulatorów,
• woltomierz,
• licznik motogodzin,
• kontrolkę poziomu oleju,
• zabezpieczenie przeciążeniowe,
• przełącznik zapłonu.

Gniazdo 230 V / 16 A pozwala odebrać maksymalnie około:

230 V × 16 A = 3,68 kVA

Nie można więc odebrać pełnych 8 kW przez jedno gniazdo 230 V. Przy zasilaniu urządzeń jednofazowych należy przestrzegać dopuszczalnego obciążenia pojedynczego gniazda i równomiernie rozkładać odbiorniki pomiędzy fazami.

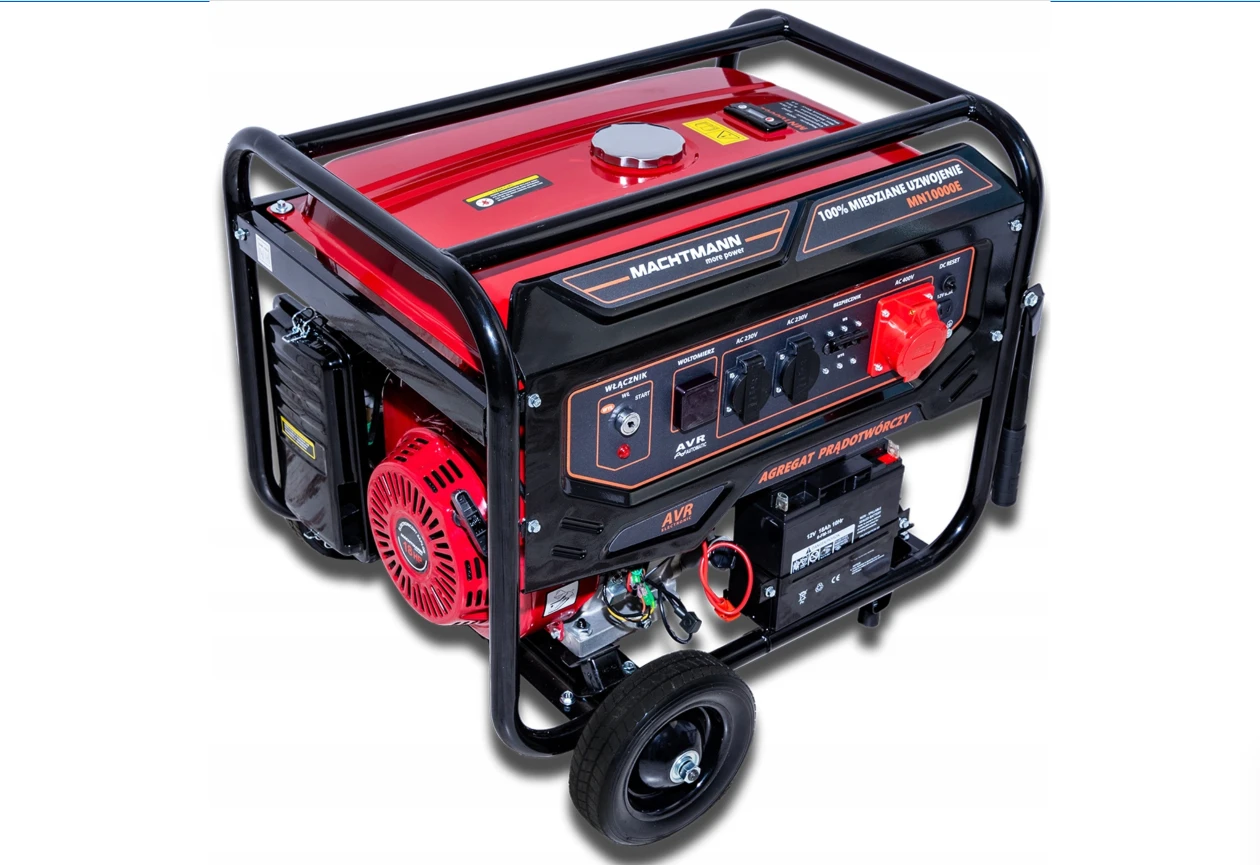

Stalowa rama, koła i uchwyty transportowe

Silnik i prądnica zostały zamontowane w otwartej ramie wykonanej ze stali. Konstrukcja chroni najważniejsze podzespoły przed przypadkowym uderzeniem i stanowi podstawę do transportu urządzenia.

Agregat wyposażono w:

• dwa koła transportowe,
• dwa uchwyty,
• elementy antywibracyjne pod silnikiem,
• stalową ramę zabezpieczającą.

Masa 94 kg sprawia, że urządzenie wymaga ostrożności podczas załadunku. Koła i uchwyty ułatwiają przemieszczanie agregatu po równym podłożu, ale nie zmieniają go w lekkie urządzenie ręczne.

Wymiary i masa

Wymiary agregatu wynoszą około:

• długość: 695 mm,
• szerokość: 520 mm,
• wysokość: 555 mm.

Masa urządzenia wynosi 94 kg.

Przy transporcie należy dodatkowo uwzględnić masę benzyny, oleju i akumulatora rozruchowego. Pełny zbiornik paliwa może zwiększyć masę zestawu o około 18–19 kg.

Najważniejsze parametry techniczne

Dane identyfikacyjne oraz parametry techniczne pochodzą z aktualnej strony produktu i aktywnej karty Allegro modelu MN10000E.

Zastosowanie

MACHTMANN MN10000E może być wykorzystywany do zasilania:

• elektronarzędzi,
• urządzeń warsztatowych,
• oświetlenia,
• lodówek i zamrażarek,
• pomp i hydroforów,
• betoniarek,
• urządzeń grzewczych,
• sprzętu ogrodowego,
• wyposażenia placów budowy,
• urządzeń w gospodarstwach rolnych,
• awaryjnych obwodów domowych,
• urządzeń jednofazowych 230 V,
• wybranych maszyn trójfazowych 400 V.

Przed podłączeniem pompy, sprężarki, betoniarki, spawarki lub silnika elektrycznego należy sprawdzić jego prąd rozruchowy. Agregat powinien posiadać odpowiednią rezerwę mocy, a podłączenie do instalacji budynku musi zostać wykonane przez elektryka.

Najczęstsze pytania

Czy agregat ma 8 kW czy 10 kVA?

Obie wartości oznaczają moc znamionową w różnych jednostkach. Moc czynna wynosi 8 kW, a przy współczynniku mocy cos φ 0,8 odpowiada jej moc pozorna 10 kVA.

Jaka jest moc maksymalna?

Moc maksymalna wynosi 8,5 kW / około 10,6 kVA. Jest to wartość krótkotrwała, a nie moc przeznaczona do ciągłej pracy.

Ile waży MACHTMANN MN10000E?

Masa agregatu wynosi 94 kg. Do transportu należy dodatkowo uwzględnić paliwo, olej i akumulator.

Czy agregat zapewnia napięcie 230 V i 400 V?

Tak. Panel posiada dwa gniazda 230 V / 16 A oraz jedno gniazdo trójfazowe 400 V / 16 A.

Czy przez jedno gniazdo 230 V można odebrać pełne 8 kW?

Nie. Gniazdo 230 V / 16 A pozwala odebrać maksymalnie około 3,68 kVA. Pełna moc agregatu dotyczy całego generatora trójfazowego, a nie jednego gniazda jednofazowego.

Czy agregat posiada rozruch elektryczny?

Tak. Silnik może być uruchamiany elektrycznie lub ręcznie za pomocą linki rozruchowej.

Czy agregat posiada stabilizację napięcia?

Tak. Generator został wyposażony w automatyczny regulator napięcia AVR.

Czy jest to agregat inwertorowy?

Nie. Jest to klasyczny agregat synchroniczny z regulatorem napięcia AVR.

Jakie paliwo należy stosować?

Agregat jest zasilany benzyną bezołowiową PB95.

Ile paliwa mieści zbiornik?

Pojemność zbiornika wynosi 25 l.

Czy agregat posiada automatykę ATS/SZR?

Nie ma potwierdzonego wyjścia ani automatyki ATS/SZR. Model MN10000E jest standardowym agregatem uruchamianym ręcznie lub elektrycznie przez użytkownika.

Czy agregat może pracować w budynku?

Nie. Agregat emituje spaliny zawierające tlenek węgla i powinien pracować na zewnątrz, z dala od okien, drzwi oraz wlotów wentylacyjnych.
