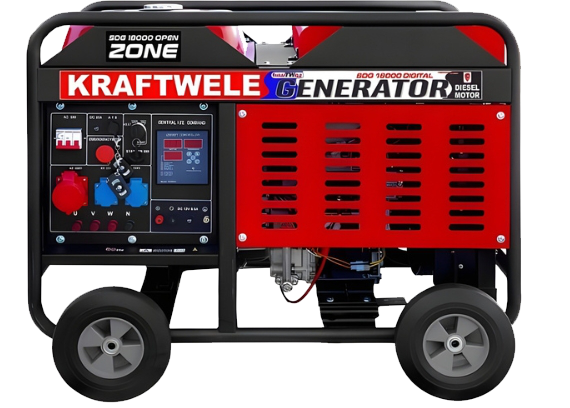

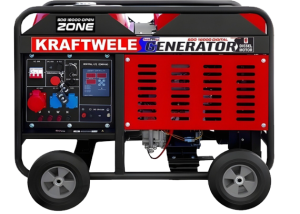

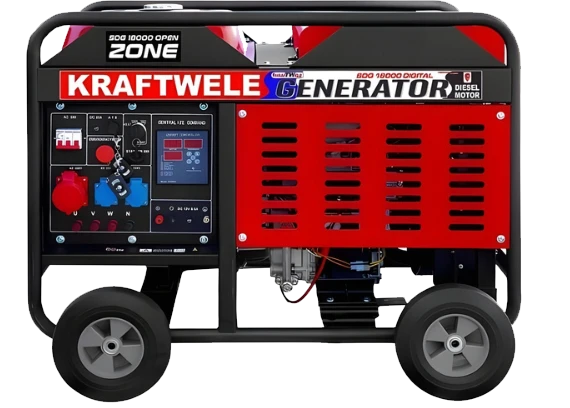

KRAFTWELE SDG18000 OPEN ZONE – trójfazowy agregat Diesla o mocy 18 kVA

KRAFTWELE SDG18000 OPEN ZONE to profesjonalny agregat prądotwórczy przeznaczony do zasilania maszyn, elektronarzędzi, pomp, sprężarek, urządzeń warsztatowych oraz instalacji wymagających niezależnego źródła energii. Moc nominalna 16 kVA / 12,8 kW oraz moc maksymalna 18 kVA / 14,4 kW pozwalają wykorzystywać urządzenie w budownictwie, rolnictwie, przemyśle, usługach i podczas prac prowadzonych poza stałą siecią energetyczną.

Agregat wytwarza napięcie 230/400 V przy częstotliwości 50 Hz, dzięki czemu może zasilać zarówno odbiorniki jednofazowe, jak i urządzenia trójfazowe. Konstrukcja OPEN ZONE zapewnia łatwy dostęp do silnika, układu chłodzenia, prądnicy oraz elementów wymagających okresowej kontroli i obsługi.

Dwucylindrowy silnik Diesla chłodzony cieczą

Sercem agregatu jest dwucylindrowy silnik wysokoprężny SDG TWIN-V/EV80 o mocy 25 KM, pracujący z prędkością 3000 obr./min. Jednostka zasilana jest olejem napędowym i wyposażona w układ wtryskowy oraz elektryczny rozruch.

Chłodzenie cieczą zapewnia skuteczne odprowadzanie ciepła podczas pracy pod obciążeniem. Pełny obieg cieczy chłodzącej pomaga utrzymywać właściwą temperaturę jednostki napędowej podczas wielogodzinnego użytkowania agregatu.

Silnik wyposażono w:

• dwa cylindry,
• moc 25 KM,
• prędkość obrotową 3000 obr./min,
• układ wtryskowy,
• chłodzenie cieczą,
• rozruch elektryczny,
• zabezpieczenie ciśnienia oleju,
• instalację elektryczną 12 V.

Moc nominalna 16 kVA i maksymalna 18 kVA

KRAFTWELE SDG18000 OPEN ZONE osiąga:

• moc nominalną 16 kVA / 12,8 kW,
• moc maksymalną 18 kVA / 14,4 kW,
• napięcie wyjściowe 230/400 V,
• częstotliwość 50 Hz.

Moc nominalna przeznaczona jest do regularnej eksploatacji urządzenia. Moc maksymalna stanowi rezerwę wykorzystywaną podczas krótkotrwałego wzrostu zapotrzebowania na energię, na przykład przy uruchamianiu silników elektrycznych, pomp, sprężarek i maszyn posiadających podwyższony prąd rozruchowy.

Przy doborze agregatu należy uwzględnić moc wszystkich podłączanych odbiorników, ich prądy rozruchowe, sposób rozłożenia obciążenia pomiędzy fazami oraz odpowiednią rezerwę mocy.

Automatyczna stabilizacja napięcia AVR

Agregat wyposażono w automatyczny regulator napięcia AVR, który kontroluje napięcie wyjściowe i koryguje jego wartość podczas zmian obciążenia. System zapewnia stabilne warunki pracy maszyn, elektronarzędzi, pomp, urządzeń warsztatowych i instalacji technicznych.

AVR reaguje na zmieniające się zapotrzebowanie na energię i ogranicza wahania napięcia powstające podczas podłączania lub odłączania odbiorników. Układ współpracuje z systemem samokontroli agregatu oraz zabezpieczeniami elektrycznymi.

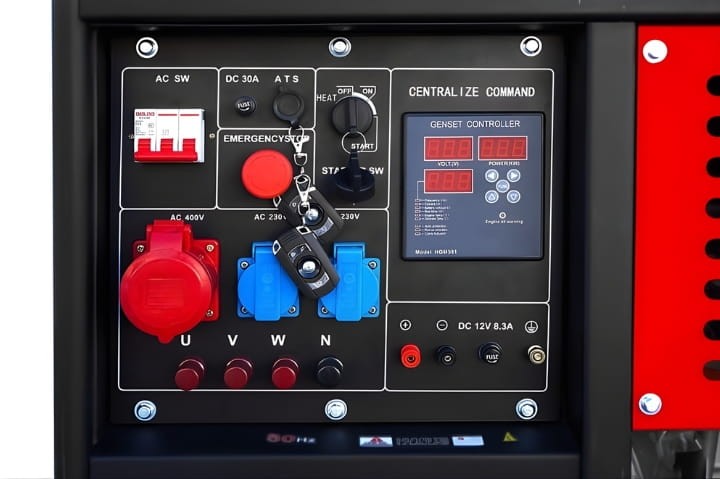

Cyfrowy panel sterowania

KRAFTWELE SDG18000 OPEN ZONE posiada czytelny panel cyfrowy, który umożliwia obsługę agregatu oraz kontrolowanie najważniejszych parametrów elektrycznych. Wszystkie podstawowe elementy sterujące i przyłączeniowe zostały umieszczone w jednym miejscu, co ułatwia uruchamianie urządzenia i podłączanie odbiorników.

Panel obejmuje:

• stacyjkę urządzenia,
• cyfrowy wyświetlacz,
• zabezpieczenie główne,
• zabezpieczenia pomocnicze,
• wyłącznik awaryjny,
• zacisk uziemienia,
• gniazda 230 V i 400 V,
• wyjście 12 V,
• listwę odbioru mocy 400 V.

Przed podłączeniem odbiorników należy uruchomić agregat i poczekać na ustabilizowanie pracy silnika. Urządzenia powinny być załączane stopniowo, z uwzględnieniem ich mocy znamionowej oraz prądów rozruchowych.

Gniazda 230 V, 400 V i wyjście 12 V

Panel przyłączeniowy umożliwia bezpośrednie zasilanie odbiorników jednofazowych i trójfazowych. Agregat wyposażono w:

• 2 × gniazdo 230 V / 16 A,
• 1 × gniazdo 400 V / 32 A,
• 1 × wyjście 12 V / 8,3 A z funkcją prostownika,
• listwę odbioru mocy 400 V,
• zacisk uziemienia,
• wyłącznik główny,
• zabezpieczenia pomocnicze.

Gniazda 230 V umożliwiają podłączanie elektronarzędzi, oświetlenia, urządzeń warsztatowych i innych odbiorników jednofazowych. Gniazdo 400 V przeznaczone jest do zasilania urządzeń trójfazowych, takich jak wybrane pompy, sprężarki, maszyny budowlane i wyposażenie warsztatowe.

Listwa odbioru mocy umożliwia wykonanie profesjonalnego połączenia agregatu z rozdzielnicą lub instalacją odbiorczą. Dobór przewodów, zabezpieczeń, uziemienia oraz sposobu przełączania pomiędzy siecią a agregatem należy powierzyć osobie posiadającej odpowiednie kwalifikacje elektryczne.

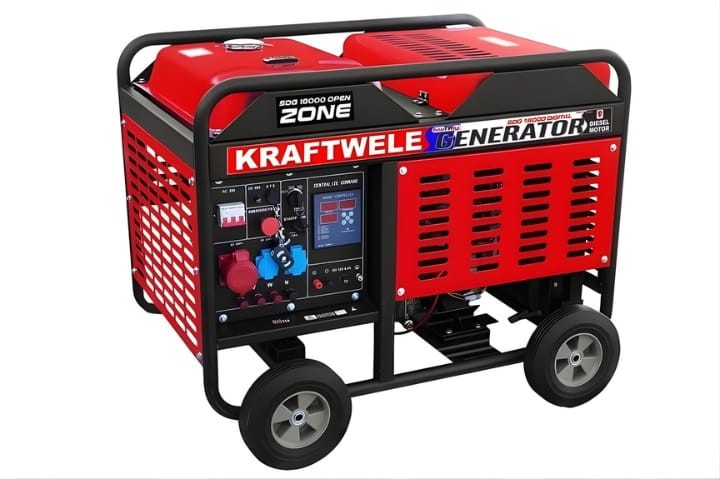

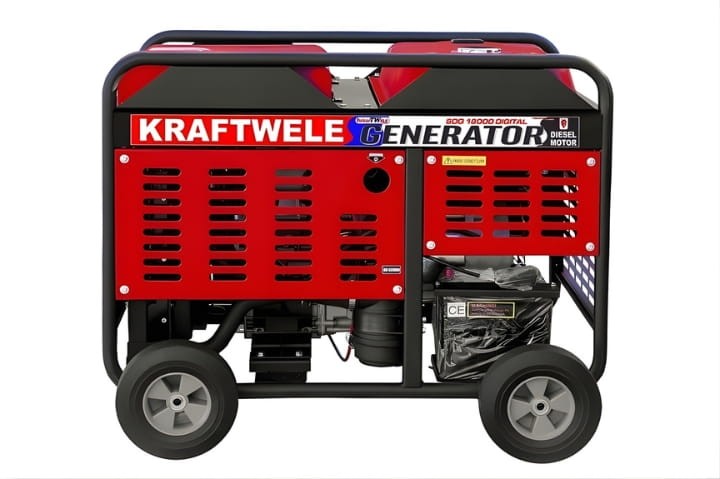

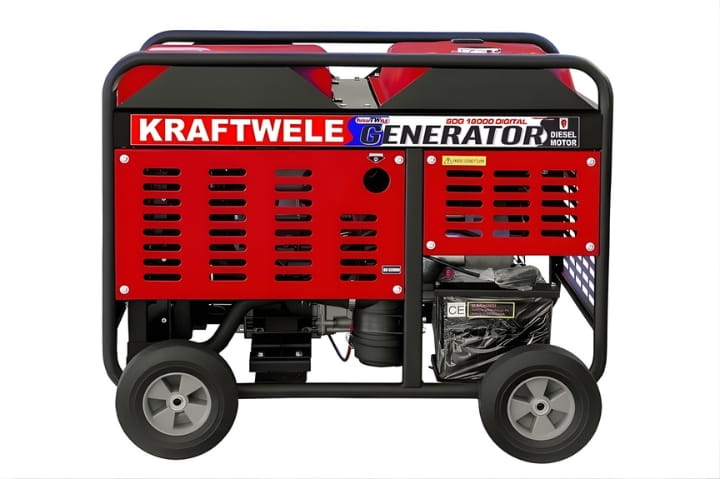

Otwarta konstrukcja OPEN ZONE

Model SDG18000 OPEN ZONE został zabudowany w solidnej ramie wykonanej ze stalowego profilu rurowego. Konstrukcja zabezpiecza główne podzespoły przed przypadkowymi uderzeniami, a jednocześnie zapewnia swobodny dostęp serwisowy do silnika, prądnicy i układu chłodzenia.

Zespół prądotwórczy został osadzony na elementach ograniczających przenoszenie drgań na konstrukcję. Rozwiązanie poprawia stabilność urządzenia podczas pracy i zmniejsza obciążenia działające na ramę oraz podzespoły agregatu.

Otwarta zabudowa zapewnia:

• skuteczną wentylację zespołu napędowego,
• łatwy dostęp do elementów serwisowych,
• prostszą kontrolę stanu technicznego,
• mniejsze gabaryty niż w wersjach zabudowanych,
• wygodniejsze wykonywanie przeglądów,
• łatwiejszy załadunek i transport.

Agregat należy użytkować w miejscu zabezpieczonym przed opadami atmosferycznymi, zapewniającym swobodny przepływ powietrza oraz bezpieczne odprowadzanie spalin.

Zbiornik paliwa o pojemności 25 litrów

KRAFTWELE SDG18000 OPEN ZONE wyposażono w zbiornik paliwa o pojemności 25 litrów. Zużycie oleju napędowego wynosi około 3,0 l/h i zmienia się zależnie od poziomu obciążenia oraz charakterystyki podłączonych odbiorników.

Pełny zbiornik zapewnia wielogodzinną pracę bez konieczności częstego uzupełniania paliwa. Rzeczywisty czas działania zależy przede wszystkim od:

• poziomu obciążenia,
• liczby podłączonych urządzeń,
• częstotliwości rozruchów odbiorników,
• temperatury otoczenia,
• jakości paliwa,
• stanu technicznego silnika i prądnicy.

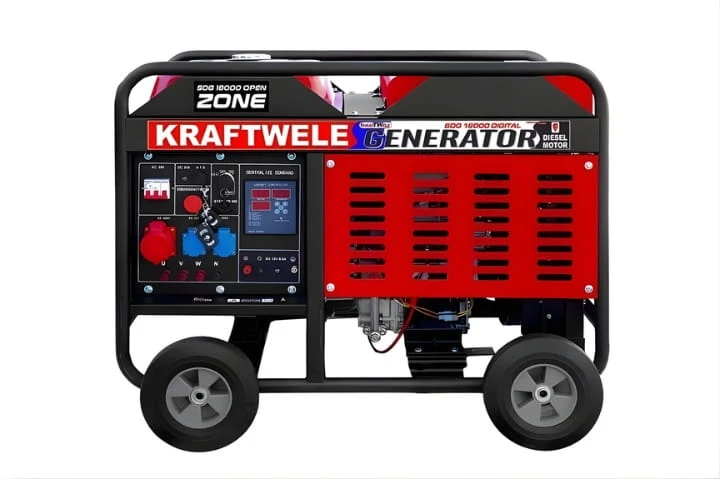

Kompaktowe wymiary i kółka transportowe

Agregat ma wymiary 1085 × 630 × 730 mm i waży około 240 kg. Kompaktowa konstrukcja ułatwia przechowywanie, załadunek oraz przewożenie urządzenia pomiędzy miejscami pracy.

Kółka transportowe umożliwiają przemieszczanie agregatu po równym i utwardzonym podłożu. Rozwiązanie ułatwia ustawienie urządzenia w warsztacie, gospodarstwie, magazynie oraz na placu budowy.

Ze względu na masę wynoszącą 240 kg załadunek i rozładunek powinny być wykonywane przy użyciu odpowiedniego sprzętu lub rampy transportowej. Podczas pracy agregat należy ustawić na stabilnej, wypoziomowanej powierzchni.

Rozruch elektryczny

Silnik uruchamiany jest elektrycznie za pomocą stacyjki. Rozwiązanie zapewnia wygodną obsługę dwucylindrowej jednostki wysokoprężnej i umożliwia szybkie przygotowanie agregatu do pracy.

Zabezpieczenie ciśnienia oleju chroni silnik przed pracą w warunkach niedostatecznego smarowania. Przed każdym uruchomieniem należy sprawdzić:

• poziom oleju silnikowego,
• poziom cieczy chłodzącej,
• ilość paliwa,
• stan akumulatora,
• szczelność układu paliwowego i chłodzenia,
• prawidłowe uziemienie,
• stan przewodów oraz gniazd.

Opcjonalny układ ATS/SZR

KRAFTWELE SDG18000 OPEN ZONE może zostać wyposażony w opcjonalny układ ATS/SZR, czyli automatykę samoczynnego załączania rezerwy. Rozwiązanie pozwala wykorzystać agregat jako awaryjne źródło energii dla domu, firmy, warsztatu, gospodarstwa rolnego lub instalacji technicznej.

Prawidłowo dobrany i skonfigurowany system może:

1. wykryć zanik napięcia sieciowego,
2. automatycznie uruchomić agregat,
3. przełączyć instalację na zasilanie z generatora,
4. nadzorować powrót napięcia sieciowego,
5. przełączyć obiekt z powrotem na zasilanie z sieci,
6. zatrzymać agregat po zakończeniu pracy.

Automatyka ATS/SZR powinna zostać dopasowana do parametrów agregatu oraz instalacji elektrycznej zasilanego obiektu.

Opcjonalna przyczepa transportowa

Agregat może zostać zamontowany na opcjonalnej, lekkiej przyczepie transportowej z jedną osią i DMC 750 kg. Mobilna konfiguracja ułatwia przewożenie urządzenia pomiędzy placami budowy, gospodarstwami, zakładami i miejscami prowadzenia prac terenowych.

Masa agregatu wynosząca 240 kg pozostawia odpowiednią rezerwę na konstrukcję przyczepy, system mocowania oraz wyposażenie dodatkowe. Kompletny zestaw powinien posiadać prawidłowe rozmieszczenie nacisków i dokumentację zgodną z wymaganiami technicznymi.

Najważniejsze parametry techniczne

Parametry techniczne odpowiadają konfiguracji modelu KRAFTWELE SDG18000 OPEN ZONE o kodzie EAN 5906335003561.

Zastosowanie

KRAFTWELE SDG18000 OPEN ZONE może być wykorzystywany między innymi jako:

• źródło energii na placach budowy,
• zasilanie elektronarzędzi i maszyn budowlanych,
• zasilanie pomp i sprężarek,
• źródło energii dla warsztatów,
• zabezpieczenie gospodarstw rolnych,
• zasilanie magazynów i zapleczy technicznych,
• źródło energii podczas prac terenowych,
• zasilanie obiektów bez dostępu do sieci,
• awaryjne źródło energii dla firmy lub budynku,
• mobilny generator przewożony pomiędzy miejscami pracy,
• element instalacji awaryjnej współpracującej z ATS/SZR.

Dobór agregatu powinien uwzględniać moc znamionową odbiorników, prądy rozruchowe silników, współczynnik mocy, sposób rozłożenia obciążenia pomiędzy fazami oraz wymaganą rezerwę.
