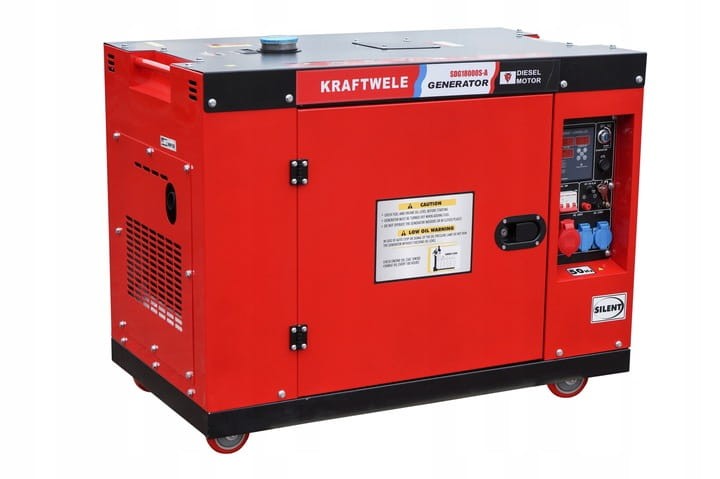

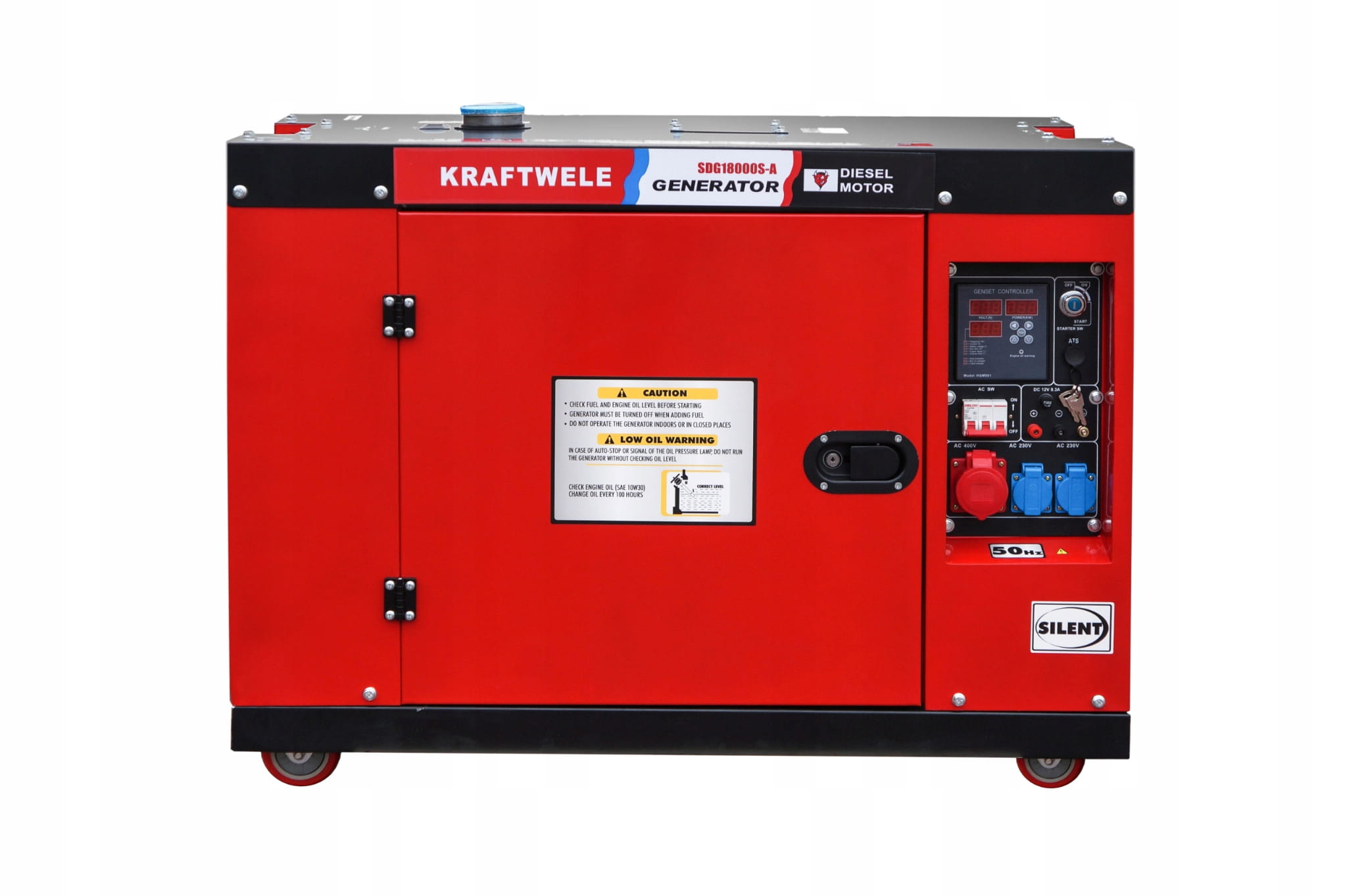

KRAFTWELE SDG18000S-A SILENT AIR – kompaktowy agregat Diesla o mocy 18 kVA

KRAFTWELE SDG18000S-A SILENT AIR to profesjonalny agregat prądotwórczy przeznaczony do zastosowań budowlanych, warsztatowych, rolniczych, usługowych i awaryjnych. Moc nominalna wynosząca 16 kVA / 12,8 kW oraz moc maksymalna 18 kVA / 14,4 kW umożliwiają zasilanie elektronarzędzi, pomp, sprężarek, maszyn, urządzeń warsztatowych, instalacji technicznych oraz obiektów wymagających niezależnego źródła energii.

Agregat generuje napięcie 230/400 V przy częstotliwości 50 Hz, dzięki czemu może współpracować zarówno z odbiornikami jednofazowymi, jak i urządzeniami trójfazowymi. Kompaktowa konstrukcja, wyciszona zabudowa i zestaw transportowy ułatwiają jego przewożenie oraz ustawianie w miejscu pracy.

Jednocylindrowy silnik Diesla chłodzony powietrzem

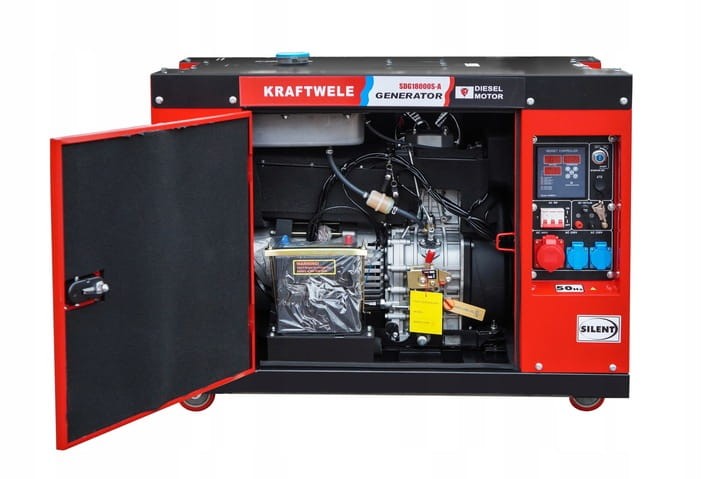

Sercem agregatu jest jednocylindrowy silnik wysokoprężny o mocy 22 KM, pracujący z prędkością 3000 obr./min. Jednostka zasilana jest olejem napędowym i wyposażona w układ wtryskowy oraz elektryczny rozruch.

Silnik chłodzony jest powietrzem, co upraszcza konstrukcję urządzenia i eliminuje konieczność stosowania chłodnicy, pompy cieczy oraz układu płynu chłodzącego. Rozwiązanie dobrze sprawdza się w agregatach mobilnych, które są regularnie przewożone pomiędzy miejscami pracy.

Jednostka napędowa posiada:

• jeden cylinder,
• moc 22 KM,
• prędkość obrotową 3000 obr./min,
• układ wtryskowy,
• zasilanie olejem napędowym,
• chłodzenie powietrzem,
• elektryczny rozruch,
• zabezpieczenie ciśnienia oleju.

Moc nominalna 16 kVA i maksymalna 18 kVA

KRAFTWELE SDG18000S-A SILENT AIR osiąga:

• moc nominalną 16 kVA / 12,8 kW,
• moc maksymalną 18 kVA / 14,4 kW,
• napięcie wyjściowe 230/400 V,
• częstotliwość 50 Hz.

Moc nominalna określa poziom obciążenia przeznaczony do regularnej eksploatacji agregatu. Moc maksymalna stanowi rezerwę wykorzystywaną podczas krótkotrwałego wzrostu zapotrzebowania na energię, na przykład przy uruchamianiu silników elektrycznych, pomp, sprężarek i urządzeń o podwyższonym prądzie rozruchowym.

Podczas doboru agregatu należy uwzględnić moc znamionową odbiorników, prądy rozruchowe, charakter obciążenia oraz sposób rozłożenia poboru energii pomiędzy poszczególnymi fazami.

Automatyczna stabilizacja napięcia AVR

Agregat wyposażono w automatyczny regulator napięcia AVR, który kontroluje napięcie wyjściowe i koryguje jego wartość podczas zmian obciążenia. System wspomaga utrzymywanie prawidłowych parametrów energii elektrycznej dostarczanej do maszyn, elektronarzędzi, pomp, urządzeń warsztatowych i instalacji technicznych.

AVR zwiększa stabilność pracy agregatu podczas podłączania i odłączania odbiorników oraz przy zmiennym zapotrzebowaniu na energię. Układ współpracuje z zabezpieczeniami elektrycznymi i systemem samokontroli generatora.

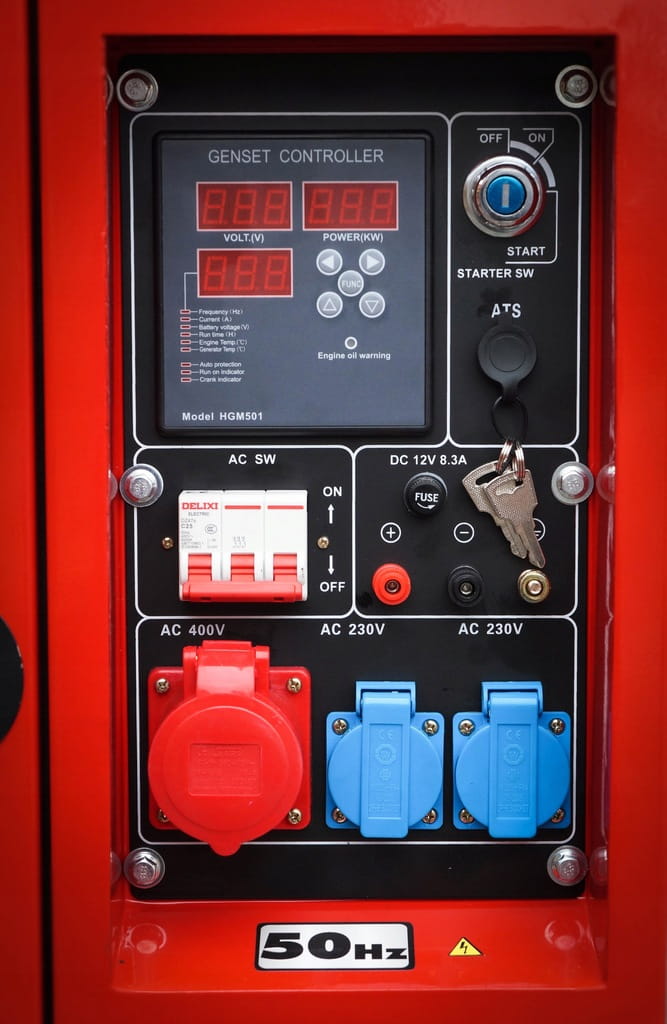

Cyfrowy panel sterowania

KRAFTWELE SDG18000S-A SILENT AIR wyposażono w czytelny, cyfrowy panel sterowania. Panel umożliwia wygodne uruchamianie urządzenia, nadzorowanie jego pracy oraz obsługę gniazd i zabezpieczeń elektrycznych.

Tablica kontrolna obejmuje:

• stacyjkę urządzenia,
• cyfrowy wyświetlacz,
• wyłącznik główny,
• gniazda jednofazowe 230 V,
• gniazdo trójfazowe 400 V,
• wyjście 12 V z funkcją prostownika,
• zacisk uziemienia,
• zabezpieczenia pomocnicze.

Przed podłączeniem odbiorników należy uruchomić silnik i poczekać na ustabilizowanie jego pracy. Urządzenia powinny być podłączane stopniowo, z uwzględnieniem ich mocy oraz prądów rozruchowych.

Gniazda 230 V, 400 V i wyjście 12 V

Panel przyłączeniowy umożliwia bezpośrednie zasilanie urządzeń jednofazowych oraz trójfazowych. Agregat wyposażono w:

• 2 × gniazdo 230 V / 16 A,
• 1 × gniazdo 400 V / 32 A,
• 1 × wyjście 12 V z funkcją prostownika,
• zacisk uziemienia,
• wyłącznik główny,
• zabezpieczenia pomocnicze.

Gniazda 230 V przeznaczone są do zasilania elektronarzędzi, oświetlenia, urządzeń warsztatowych i innych odbiorników jednofazowych. Gniazdo 400 V umożliwia podłączanie urządzeń trójfazowych, takich jak pompy, sprężarki, maszyny budowlane i wyposażenie warsztatowe.

Wyjście 12 V z funkcją prostownika zwiększa funkcjonalność urządzenia podczas pracy terenowej, umożliwiając ładowanie odpowiednio dobranych akumulatorów.

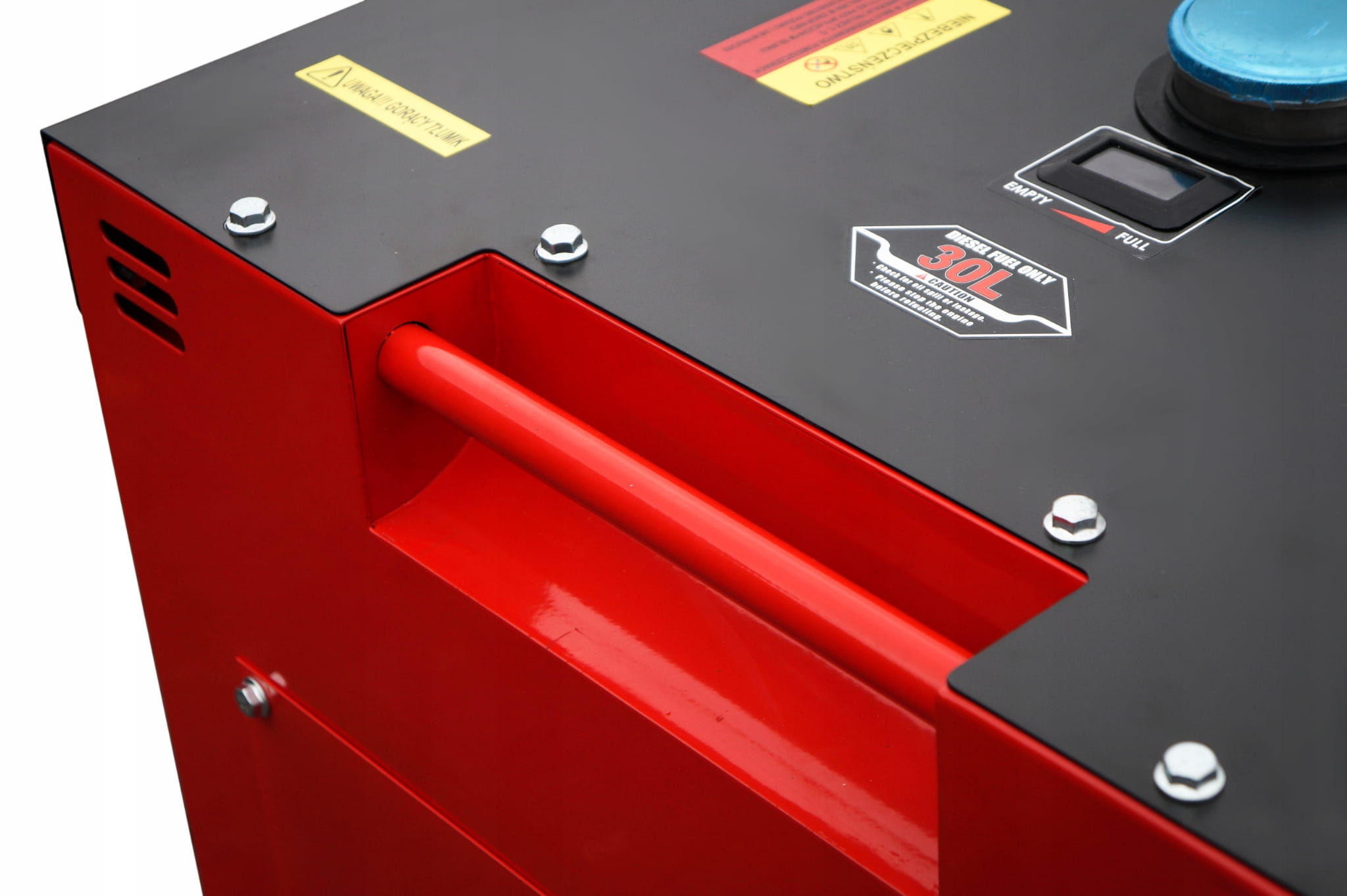

Zbiornik paliwa o pojemności 30 litrów

KRAFTWELE SDG18000S-A SILENT AIR posiada zbiornik paliwa o pojemności 30 litrów. Zużycie oleju napędowego wynosi około 2,5 l/h i zmienia się zależnie od poziomu obciążenia oraz charakterystyki podłączonych odbiorników.

Duży zbiornik w stosunku do kompaktowych wymiarów agregatu umożliwia wielogodzinną eksploatację bez częstego tankowania. Rozwiązanie sprawdza się podczas pracy na placach budowy, w warsztatach, gospodarstwach rolnych oraz w obiektach pozbawionych stałego dostępu do sieci energetycznej.

Rzeczywiste spalanie zależy między innymi od:

• poziomu obciążenia,
• liczby podłączonych urządzeń,
• częstotliwości rozruchów odbiorników,
• temperatury otoczenia,
• jakości paliwa,
• stanu technicznego silnika i prądnicy.

Wyciszona obudowa SILENT AIR

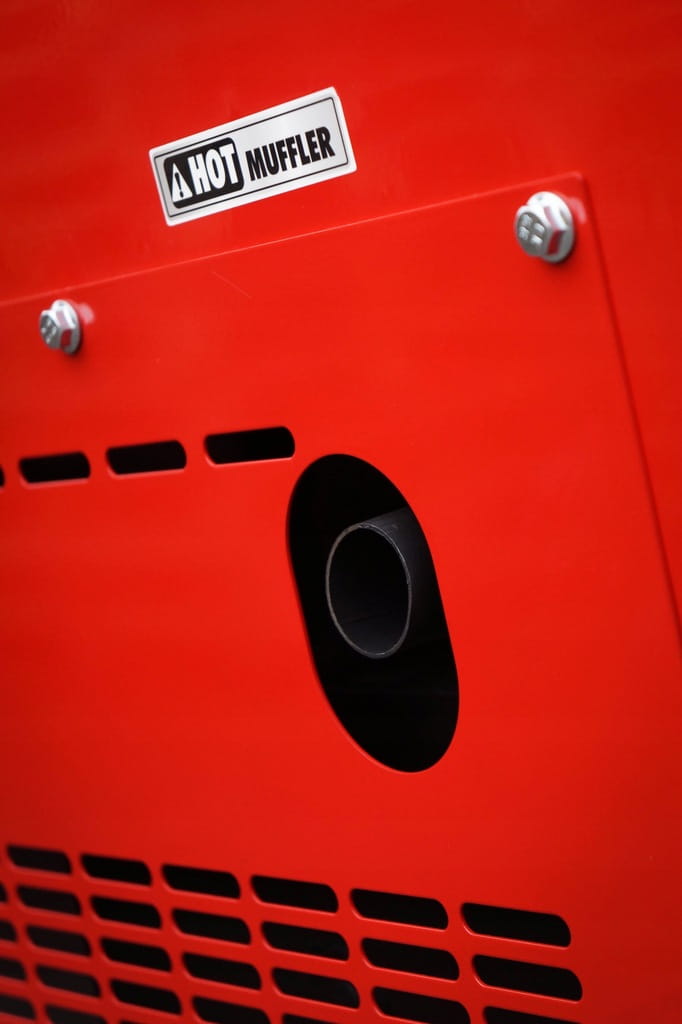

Model SDG18000S-A posiada zamkniętą, wyciszoną obudowę ograniczającą hałas generowany przez silnik, prądnicę i układ wydechowy. Zabudowa zabezpiecza podzespoły przed przypadkowymi uszkodzeniami oraz ogranicza bezpośredni dostęp do ruchomych i rozgrzanych elementów urządzenia.

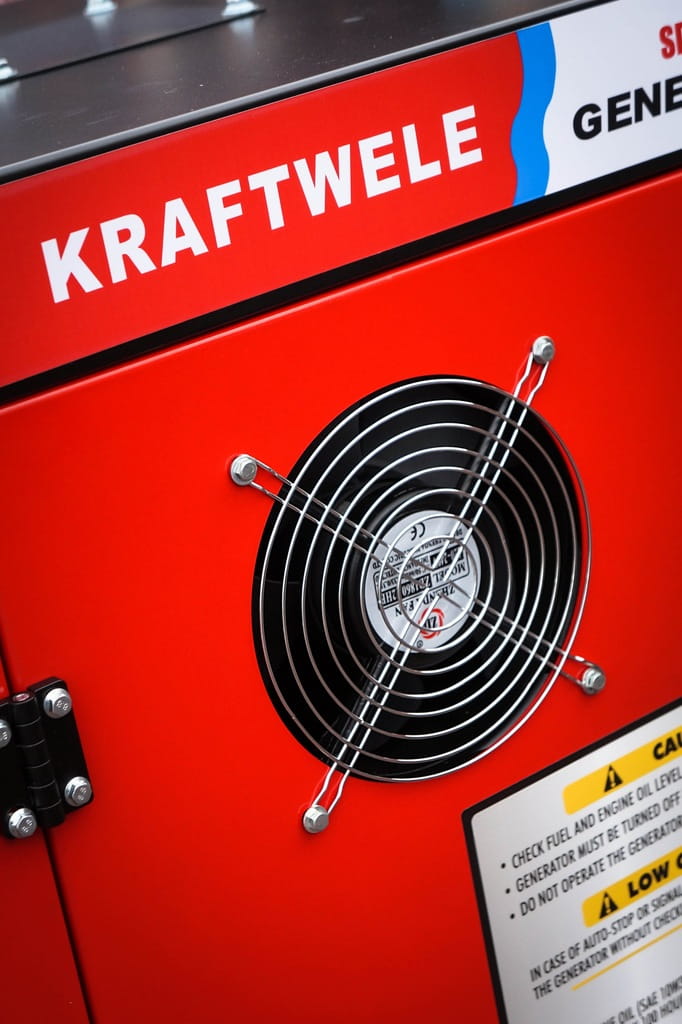

System przepływu powietrza doprowadza powietrze potrzebne do chłodzenia jednostki napędowej i odprowadza ciepło na zewnątrz obudowy. Agregat należy ustawiać w miejscu zapewniającym swobodną wentylację oraz bezpieczne odprowadzanie spalin.

Wyciszona konstrukcja zwiększa komfort eksploatacji w pobliżu:

• warsztatów,
• budynków mieszkalnych,
• gospodarstw rolnych,
• obiektów usługowych,
• zapleczy budowlanych,
• magazynów,
• miejsc organizacji wydarzeń plenerowych.

Kompaktowe wymiary i kółka transportowe

Agregat ma wymiary 1100 × 720 × 830 mm i waży około 220 kg. Kompaktowa konstrukcja ułatwia przechowywanie, przewóz samochodem dostawczym lub przyczepą oraz ustawienie urządzenia w ograniczonej przestrzeni.

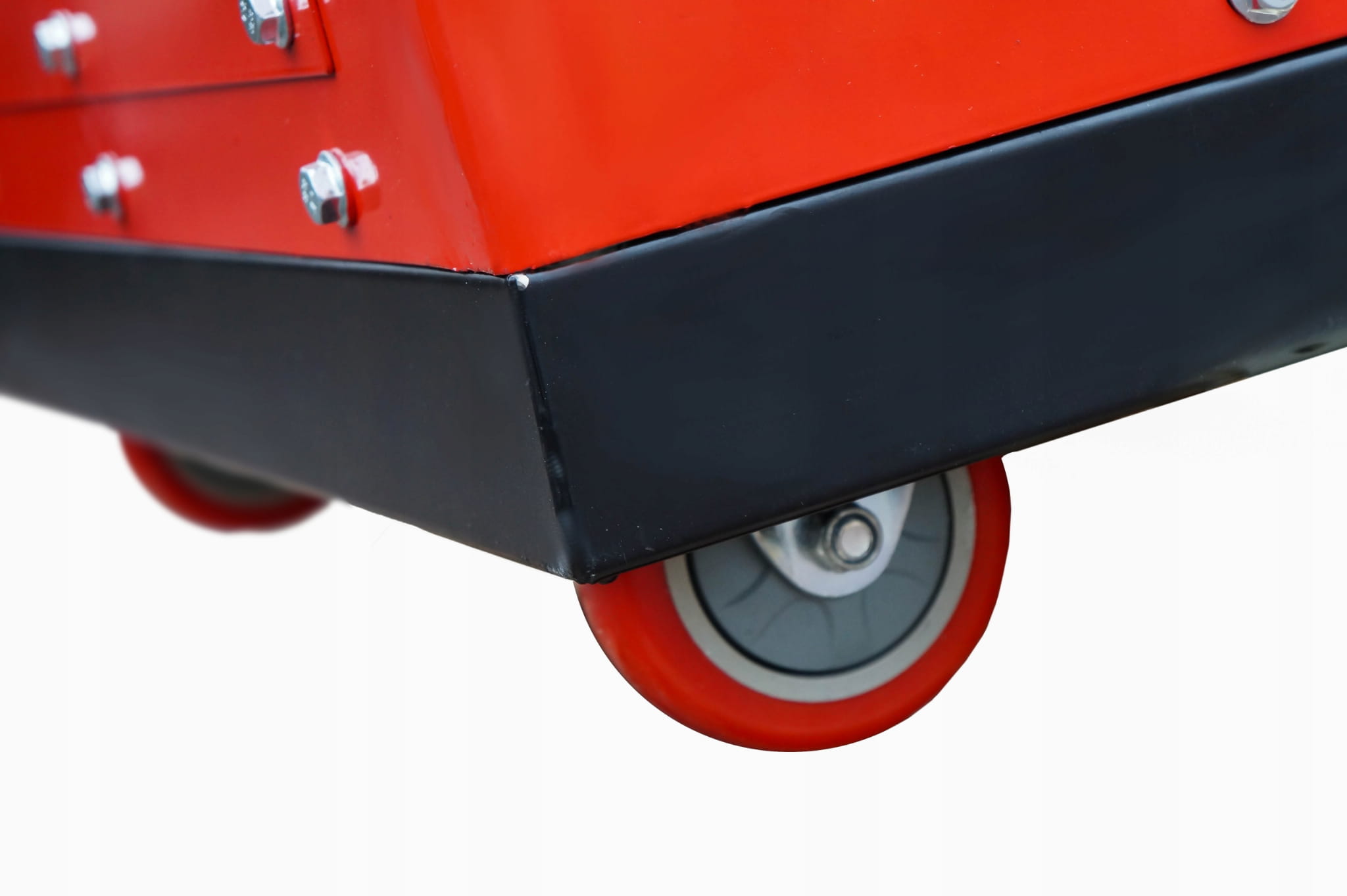

W zestawie znajdują się kółka transportowe, które ułatwiają przemieszczanie agregatu po równym i utwardzonym podłożu. Rozwiązanie pozwala sprawnie ustawić urządzenie w warsztacie, gospodarstwie, magazynie lub na placu budowy.

Ze względu na masę urządzenia transport, załadunek i rozładunek powinny być wykonywane z wykorzystaniem odpowiedniego sprzętu oraz przez właściwą liczbę osób.

Rozruch elektryczny

Silnik uruchamiany jest elektrycznie za pomocą stacyjki. Rozwiązanie zapewnia wygodną obsługę i eliminuje konieczność ręcznego uruchamiania jednostki wysokoprężnej.

Zabezpieczenie ciśnienia oleju chroni silnik przed pracą w warunkach niedostatecznego smarowania. Przed uruchomieniem agregatu należy sprawdzić:

• poziom oleju silnikowego,
• ilość paliwa,
• stan akumulatora,
• drożność wlotów i wylotów powietrza,
• prawidłowe uziemienie,
• stan przewodów i gniazd,
• poprawność podłączenia odbiorników.

Opcjonalny układ ATS/SZR

KRAFTWELE SDG18000S-A SILENT AIR może zostać wyposażony w opcjonalny układ ATS/SZR, czyli automatykę samoczynnego załączania rezerwy. Rozwiązanie umożliwia wykorzystanie generatora jako awaryjnego źródła zasilania budynku, firmy, warsztatu, gospodarstwa lub instalacji technicznej.

Prawidłowo dobrany i skonfigurowany układ może:

1. wykryć zanik napięcia sieciowego,
2. automatycznie uruchomić agregat,
3. przełączyć instalację na zasilanie z generatora,
4. nadzorować powrót napięcia sieciowego,
5. przełączyć obiekt z powrotem na zasilanie z sieci,
6. zatrzymać agregat po zakończeniu pracy.

Automatyka ATS/SZR powinna zostać dopasowana do parametrów generatora oraz instalacji elektrycznej zasilanego obiektu.

Opcjonalna przyczepa transportowa

Agregat może zostać ustawiony na opcjonalnej, lekkiej przyczepie transportowej z jedną osią i DMC 750 kg. Mobilna konfiguracja ułatwia przewożenie urządzenia pomiędzy placami budowy, gospodarstwami, zakładami i miejscami prowadzenia prac terenowych.

Masa agregatu wynosząca 220 kg pozostawia odpowiedni zapas na konstrukcję przyczepy, system mocowania oraz wyposażenie dodatkowe. Kompletny zestaw powinien posiadać prawidłowe rozmieszczenie nacisków i dokumentację zgodną z wymaganiami technicznymi.

Najważniejsze parametry techniczne

Parametry mocy, napięcia, silnika, zbiornika, zużycia paliwa, chłodzenia, masy, wymiarów, gniazd oraz wyposażenia odpowiadają modelowi KRAFTWELE SDG18000S-A o kodzie EAN 5906335000980.

Zastosowanie

KRAFTWELE SDG18000S-A SILENT AIR może być wykorzystywany między innymi jako:

• awaryjne źródło zasilania domu,
• zabezpieczenie firmy i obiektu usługowego,
• źródło energii dla warsztatu,
• zasilanie elektronarzędzi i maszyn,
• zasilanie pomp oraz sprężarek,
• źródło energii na placu budowy,
• zabezpieczenie gospodarstwa rolnego,
• zasilanie magazynu i zaplecza technicznego,
• źródło energii dla obiektów bez dostępu do sieci,
• zasilanie podczas wydarzeń plenerowych,
• mobilny agregat przewożony między miejscami pracy,
• element instalacji awaryjnej współpracującej z ATS/SZR.

Dobór agregatu powinien uwzględniać moc znamionową odbiorników, prądy rozruchowe silników, współczynnik mocy, rozłożenie obciążenia pomiędzy fazami oraz wymaganą rezerwę.
