KRAFTWELE KW18000B 3F – trójfazowy agregat benzynowy o mocy 18 kVA

KRAFTWELE KW18000B 3F to wysokowydajny agregat prądotwórczy przeznaczony do profesjonalnych zastosowań budowlanych, warsztatowych, rolniczych, przemysłowych i awaryjnych. Moc nominalna wynosząca 16 kVA / 12,8 kW oraz moc maksymalna 18 kVA / 14,4 kW umożliwiają zasilanie elektronarzędzi, pomp, sprężarek, maszyn budowlanych, urządzeń warsztatowych oraz instalacji technicznych wymagających niezależnego źródła energii.

Agregat generuje napięcie 230/400 V przy częstotliwości 50 Hz, dzięki czemu może współpracować zarówno z odbiornikami jednofazowymi, jak i urządzeniami trójfazowymi. Model KW18000B 3F sprawdzi się jako mobilne źródło energii, a po zastosowaniu odpowiedniej automatyki również jako awaryjne zabezpieczenie instalacji podczas zaniku napięcia sieciowego.

Dwucylindrowy silnik benzynowy w układzie V

Sercem agregatu jest wydajny, czterosuwowy silnik benzynowy KRAFT V-TWIN o mocy 25 KM, wyposażony w dwa cylindry ustawione w układzie V. Jednostka pracuje z prędkością 3000 obr./min i zapewnia odpowiednią moc do napędzania trójfazowej prądnicy o mocy maksymalnej 18 kVA.

Silnik zasilany jest benzyną bezołowiową i wykorzystuje gaźnikowy układ dostarczania paliwa. Chłodzenie powietrzem, wentylator oraz układ chłodzenia oleju odpowiadają za odprowadzanie ciepła podczas pracy urządzenia.

Jednostka napędowa posiada:

• dwa cylindry w układzie V,
• moc 25 KM,
• prędkość obrotową 3000 obr./min,
• czterosuwową konstrukcję,
• zasilanie benzyną bezołowiową,
• gaźnikowy układ paliwowy,
• chłodzenie powietrzem,
• wentylator i chłodnicę oleju,
• elektryczny rozruch,
• zabezpieczenie ciśnienia oleju.

Moc nominalna 16 kVA i maksymalna 18 kVA

KRAFTWELE KW18000B 3F osiąga:

• moc nominalną 16 kVA / 12,8 kW,
• moc maksymalną 18 kVA / 14,4 kW,
• napięcie wyjściowe 230/400 V,
• częstotliwość 50 Hz.

Moc nominalna określa poziom obciążenia przeznaczony do regularnej eksploatacji agregatu. Moc maksymalna stanowi krótkotrwałą rezerwę wykorzystywaną w chwili zwiększonego zapotrzebowania na energię, między innymi podczas uruchamiania pomp, sprężarek, elektronarzędzi i maszyn wyposażonych w silniki elektryczne.

Podczas doboru generatora należy uwzględnić nie tylko sumę mocy znamionowych podłączanych odbiorników, lecz także ich prądy rozruchowe, charakter obciążenia oraz sposób rozłożenia poboru energii pomiędzy poszczególnymi fazami.

Automatyczna stabilizacja napięcia AVR

Agregat wyposażono w automatyczny regulator napięcia AVR, który kontroluje napięcie wyjściowe i koryguje jego wartość podczas zmian obciążenia. Układ zwiększa stabilność pracy generatora podczas podłączania, uruchamiania i odłączania odbiorników.

Stabilizacja napięcia AVR wspomaga prawidłowe zasilanie:

• elektronarzędzi,
• pomp,
• sprężarek,
• urządzeń warsztatowych,
• maszyn budowlanych,
• instalacji technicznych,
• oświetlenia,
• standardowych odbiorników elektrycznych.

System AVR współpracuje z głównymi zabezpieczeniami agregatu i układem samokontroli, ograniczając wahania napięcia występujące przy zmieniającym się zapotrzebowaniu na energię.

Synchroniczna prądnica H3 KW18000

KRAFTWELE KW18000B 3F wyposażono w synchroniczną prądnicę H3 KW18000, przystosowaną do generowania napięcia 230/400 V. Prądnica współpracuje z układem automatycznej stabilizacji napięcia AVR oraz głównym zabezpieczeniem elektrycznym urządzenia.

Trójfazowa konstrukcja pozwala zasilać zarówno urządzenia pracujące na napięciu 400 V, jak i standardowe odbiorniki jednofazowe 230 V. Podczas pracy należy zachować możliwie równomierne obciążenie poszczególnych faz, szczególnie przy jednoczesnym podłączaniu odbiorników jednofazowych i trójfazowych.

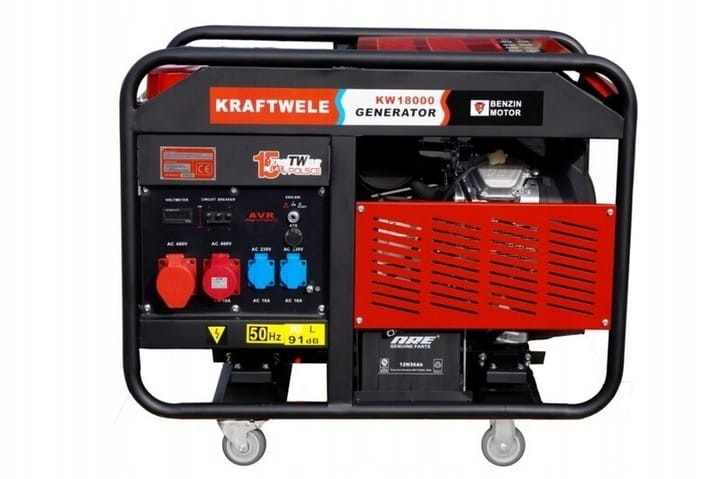

Rozbudowany panel sterowania

Wszystkie podstawowe elementy obsługowe i przyłączeniowe umieszczono na czytelnym panelu sterowania. Rozwiązanie ułatwia uruchamianie agregatu, kontrolowanie parametrów pracy oraz podłączanie odbiorników.

Panel sterowania obejmuje:

• stacyjkę elektrycznego rozruchu,
• główne zabezpieczenie prądowe,
• woltomierz,
• licznik motogodzin,
• gniazda jednofazowe 230 V,
• gniazda trójfazowe 400 V,
• zacisk uziemienia,
• wyjście prostownika 12 V.

Licznik motogodzin ułatwia kontrolowanie czasu pracy oraz terminowe wykonywanie przeglądów, wymiany oleju, czyszczenia filtrów i pozostałych czynności eksploatacyjnych.

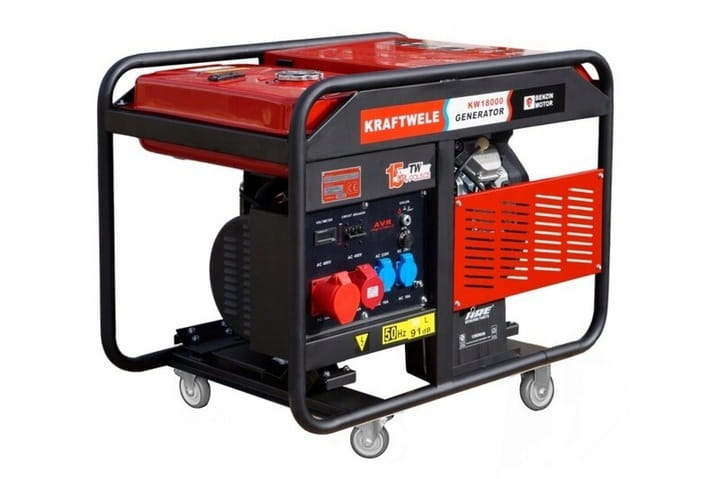

Gniazda 230 V, 400 V i wyjście 12 V

Panel przyłączeniowy umożliwia bezpośrednie zasilanie odbiorników jednofazowych oraz trójfazowych. Agregat wyposażono w:

• 2 × gniazdo 230 V / 16 A,
• 1 × gniazdo 400 V / 16 A,
• 1 × gniazdo 400 V / 32 A,
• wyjście prostownika 12 V,
• zacisk uziemienia,
• główne zabezpieczenie elektryczne.

Gniazda 230 V przeznaczone są do zasilania elektronarzędzi, oświetlenia, urządzeń warsztatowych i pozostałych odbiorników jednofazowych. Gniazda 400 V umożliwiają współpracę z pompami, sprężarkami, maszynami budowlanymi i wyposażeniem warsztatowym wymagającym zasilania trójfazowego.

Wyjście 12 V z funkcją prostownika pozwala ładować odpowiednio dobrane akumulatory i zwiększa funkcjonalność urządzenia podczas prac warsztatowych, serwisowych oraz terenowych.

Zbiornik paliwa o pojemności 25 litrów

KRAFTWELE KW18000B 3F posiada zbiornik paliwa o pojemności 25 litrów. Zużycie benzyny wynosi około 3,6 l/h i zależy od poziomu obciążenia, rodzaju podłączonych odbiorników oraz warunków pracy.

Pojemny zbiornik ogranicza częstotliwość tankowania podczas wielogodzinnych prac budowlanych, warsztatowych i terenowych. Rzeczywisty czas działania agregatu zależy przede wszystkim od:

• poziomu obciążenia,
• liczby podłączonych urządzeń,
• częstotliwości ich uruchamiania,
• występujących prądów rozruchowych,
• temperatury otoczenia,
• jakości paliwa,
• stanu technicznego silnika i prądnicy.

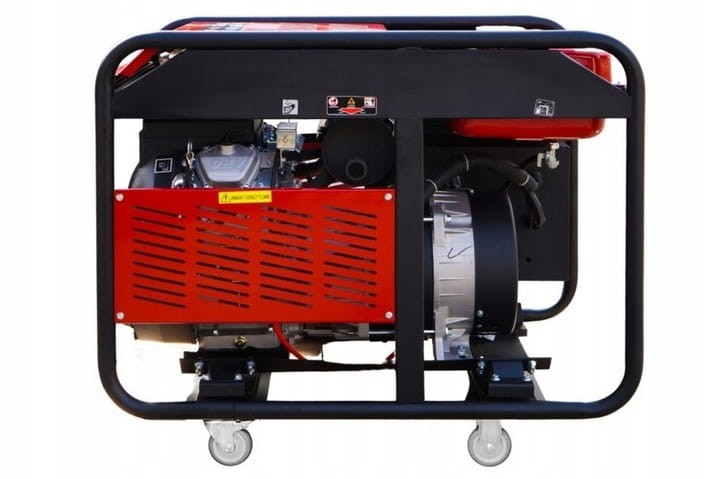

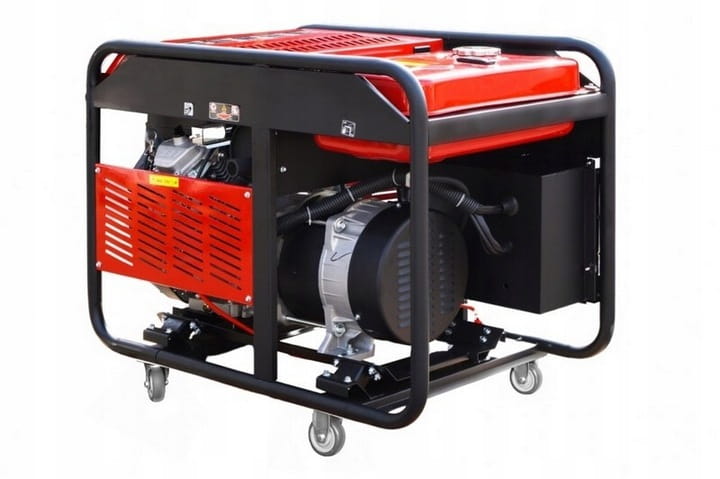

Solidna stalowa konstrukcja

Zespół prądotwórczy został osadzony w wytrzymałej konstrukcji wykonanej ze stalowych profili rurowych. Rama zabezpiecza silnik i prądnicę przed przypadkowymi uderzeniami, a jednocześnie zapewnia swobodny dostęp do elementów wymagających okresowej kontroli oraz obsługi.

Konstrukcja obejmuje:

• stalową ramę ochronną,
• metalowe osłony jednostki napędowej,
• otwieraną klapę serwisową,
• kołyskę agregatu ograniczającą przenoszenie drgań,
• uchwyt transportowy,
• obrotowe kółka z blokadą.

Otwarta zabudowa zapewnia skuteczny przepływ powietrza wokół silnika i prądnicy oraz ułatwia wykonywanie przeglądów. Agregat należy użytkować w miejscu zabezpieczonym przed opadami atmosferycznymi, zapewniającym swobodną wentylację i bezpieczne odprowadzanie spalin.

Elektryczny rozruch i akumulator

Silnik uruchamiany jest elektrycznie za pomocą stacyjki. Agregat posiada akumulator rozruchowy, dzięki czemu przygotowanie urządzenia do pracy odbywa się szybko i bez konieczności ręcznego uruchamiania dwucylindrowego silnika.

Zabezpieczenie ciśnienia oleju chroni jednostkę napędową przed pracą przy niedostatecznym smarowaniu. Przed każdym uruchomieniem należy sprawdzić:

• poziom oleju silnikowego,
• ilość paliwa,
• stan akumulatora,
• drożność układu chłodzenia powietrzem,
• prawidłowe uziemienie,
• stan przewodów i gniazd,
• poprawność podłączenia odbiorników.

Po uruchomieniu silnika należy poczekać na ustabilizowanie jego pracy, a następnie podłączać urządzenia stopniowo, rozpoczynając od odbiorników o największym zapotrzebowaniu na energię.

Mobilna konstrukcja z zestawem transportowym

KRAFTWELE KW18000B 3F waży około 170 kg i ma wymiary 960 × 625 × 700 mm. Zwarta konstrukcja ułatwia przechowywanie, transport samochodem dostawczym oraz ustawienie urządzenia w warsztacie, gospodarstwie lub na placu budowy.

Kółka transportowe oraz solidny uchwyt umożliwiają przemieszczanie agregatu po równym i utwardzonym podłożu. Obrotowe koła wyposażone w blokadę pozwalają ustabilizować urządzenie w wybranym miejscu pracy.

Ze względu na masę urządzenia załadunek i rozładunek powinny być wykonywane przy użyciu rampy, podnośnika lub odpowiedniego sprzętu transportowego.

Opcjonalny układ ATS/SZR

KRAFTWELE KW18000B 3F może zostać wyposażony w opcjonalny układ ATS/SZR, czyli automatykę samoczynnego załączania rezerwy. Rozwiązanie umożliwia wykorzystanie agregatu jako awaryjnego źródła energii dla firmy, warsztatu, gospodarstwa, magazynu lub instalacji technicznej.

Prawidłowo dobrany i skonfigurowany system może:

1. wykryć zanik napięcia sieciowego,
2. automatycznie uruchomić agregat,
3. przełączyć instalację na zasilanie z generatora,
4. nadzorować powrót prawidłowego napięcia sieciowego,
5. ponownie przełączyć obiekt na zasilanie z sieci,
6. zatrzymać agregat po zakończeniu pracy.

Automatyka ATS/SZR powinna zostać dopasowana do parametrów generatora oraz instalacji elektrycznej zasilanego obiektu. Montaż i konfigurację układu należy powierzyć osobie posiadającej odpowiednie kwalifikacje elektryczne.

Opcjonalna przyczepa transportowa

Agregat może zostać zamontowany na opcjonalnej, jednoosiowej przyczepie transportowej o DMC 750 kg. Mobilna konfiguracja ułatwia przewożenie urządzenia pomiędzy placami budowy, gospodarstwami, warsztatami i miejscami prowadzenia prac terenowych.

Masa agregatu wynosząca 170 kg pozostawia odpowiednią rezerwę na konstrukcję przyczepy, system mocowania i dodatkowe wyposażenie. Kompletny zestaw powinien posiadać prawidłowo rozmieszczone naciski oraz dokumentację zgodną z obowiązującymi wymaganiami technicznymi.

Najważniejsze parametry techniczne

Podstawowe parametry mocy, napięcia, paliwa, zbiornika, zużycia, masy, wymiarów i wyposażenia odpowiadają aktualnej konfiguracji modelu KRAFTWELE KW18000B o kodzie EAN 5906335000966.

Zastosowanie

KRAFTWELE KW18000B 3F może być wykorzystywany między innymi jako:

• źródło energii na placach budowy,
• zasilanie elektronarzędzi i maszyn budowlanych,
• zasilanie pomp i sprężarek,
• źródło energii dla warsztatów,
• zabezpieczenie firm i obiektów usługowych,
• zasilanie gospodarstw rolnych,
• zabezpieczenie magazynów i zapleczy technicznych,
• źródło energii podczas prac terenowych,
• zasilanie obiektów bez stałego dostępu do sieci,
• awaryjne źródło energii współpracujące z ATS/SZR,
• mobilny generator przewożony pomiędzy miejscami pracy.

Dobór agregatu powinien uwzględniać moc znamionową wszystkich odbiorników, ich prądy rozruchowe, współczynnik mocy, sposób rozłożenia obciążenia pomiędzy fazami oraz odpowiednią rezerwę mocy.
