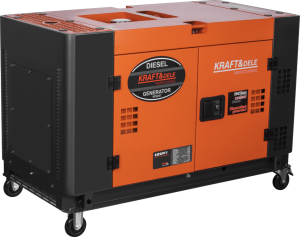

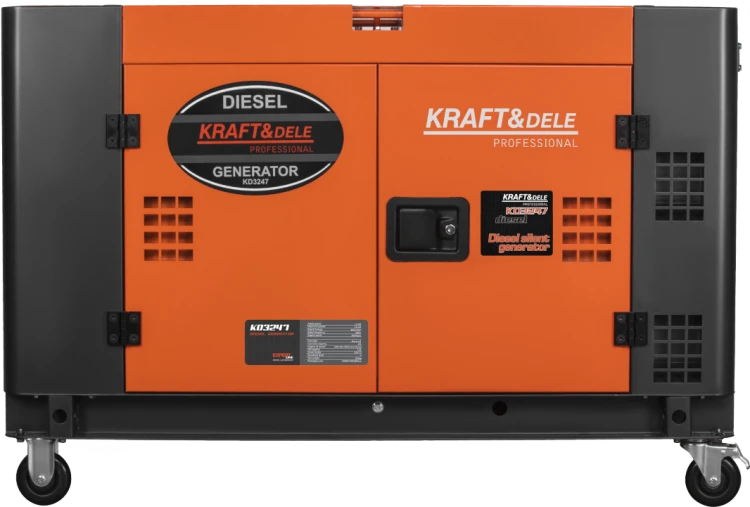

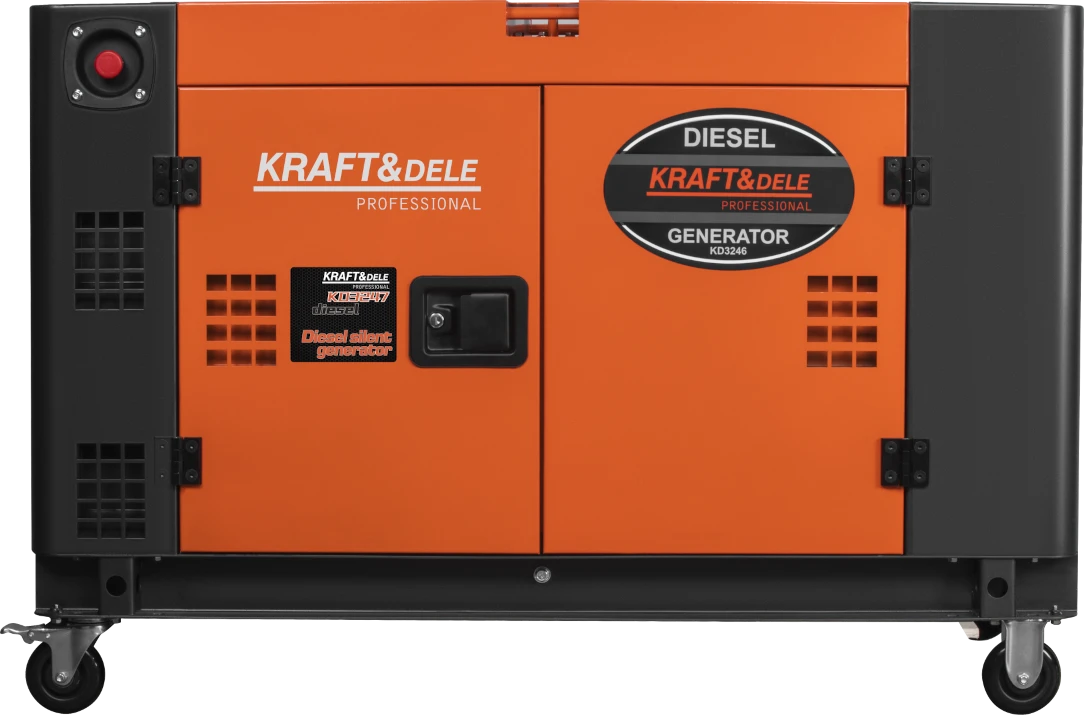

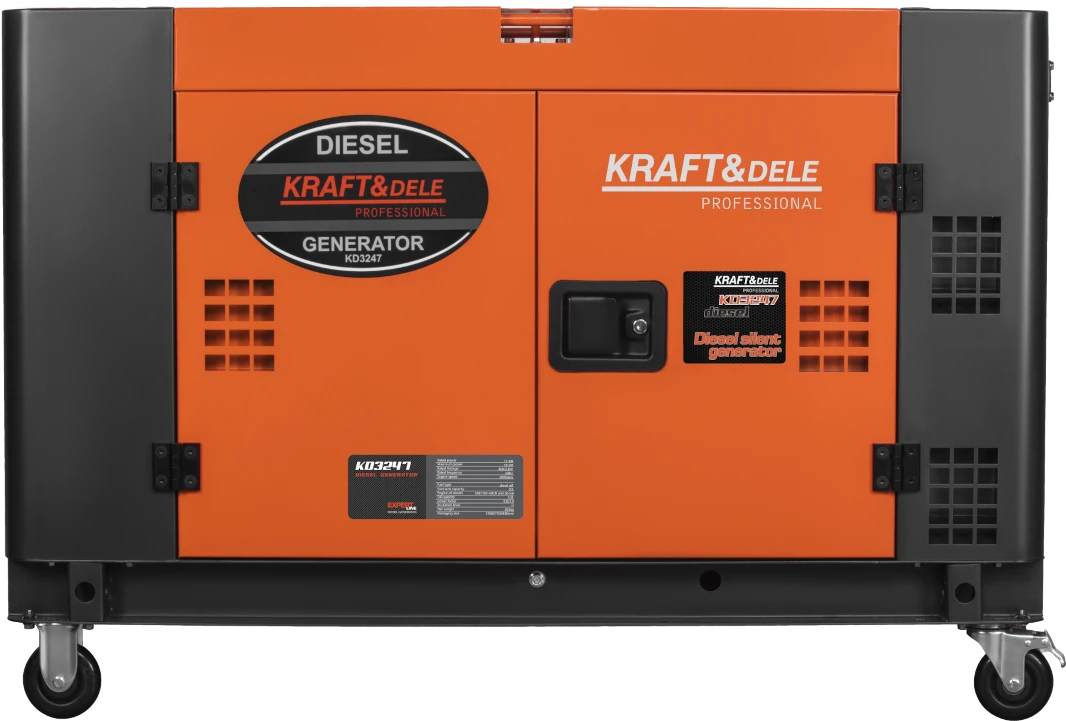

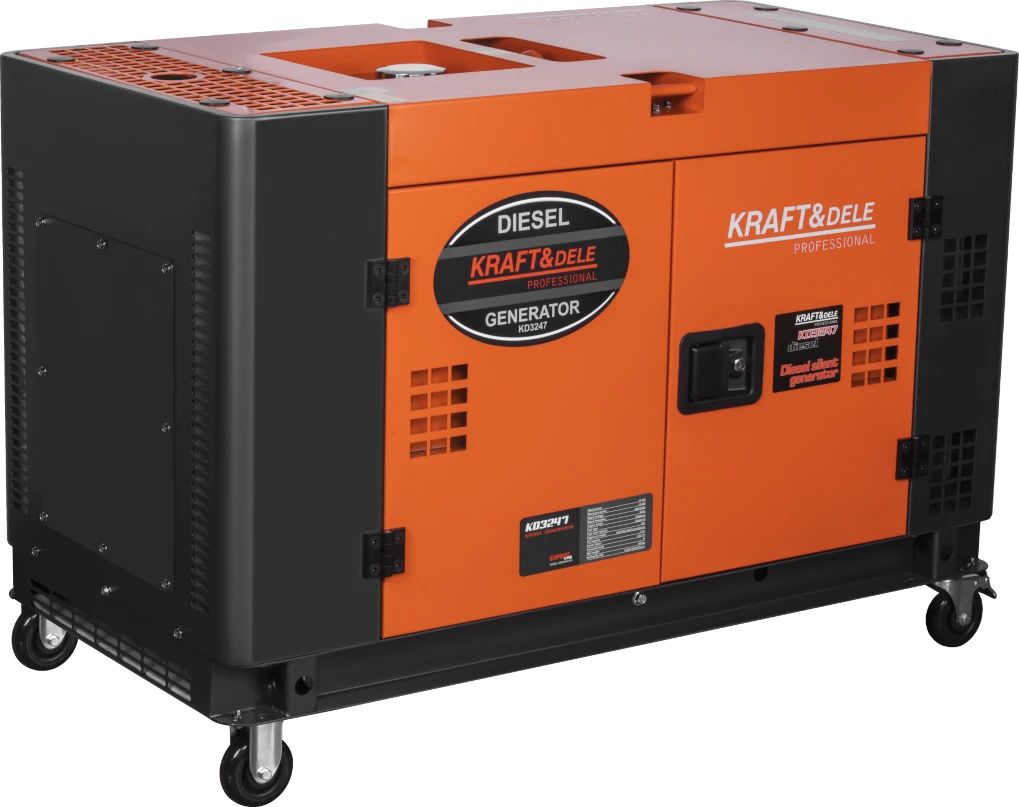

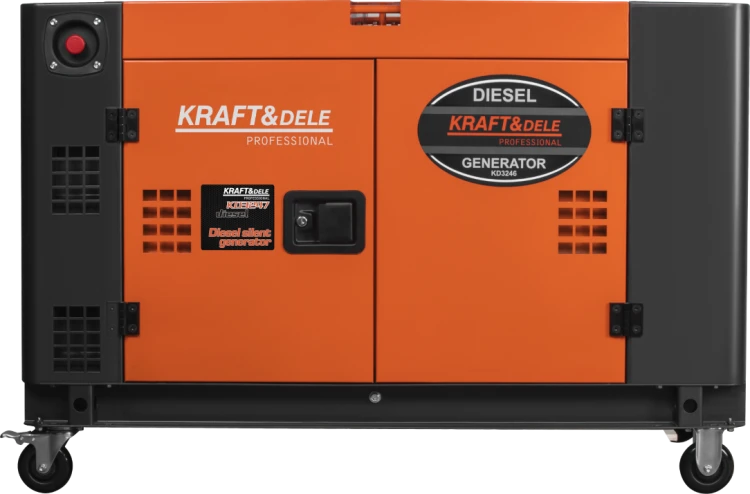

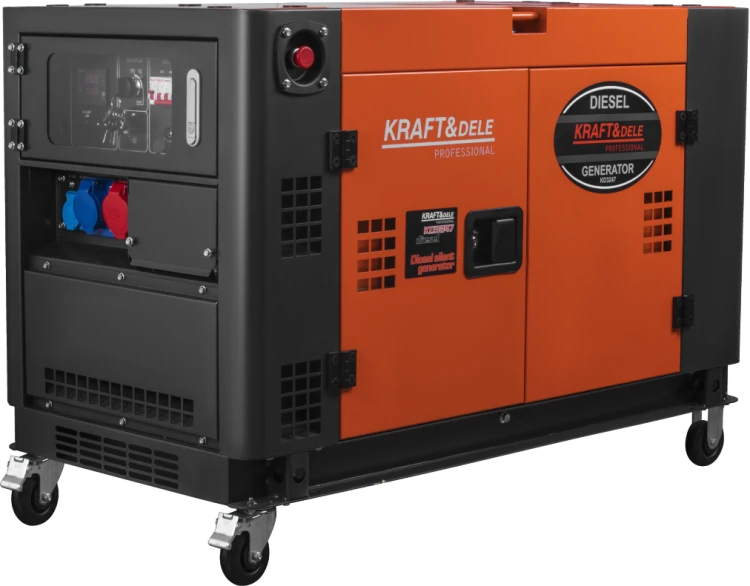

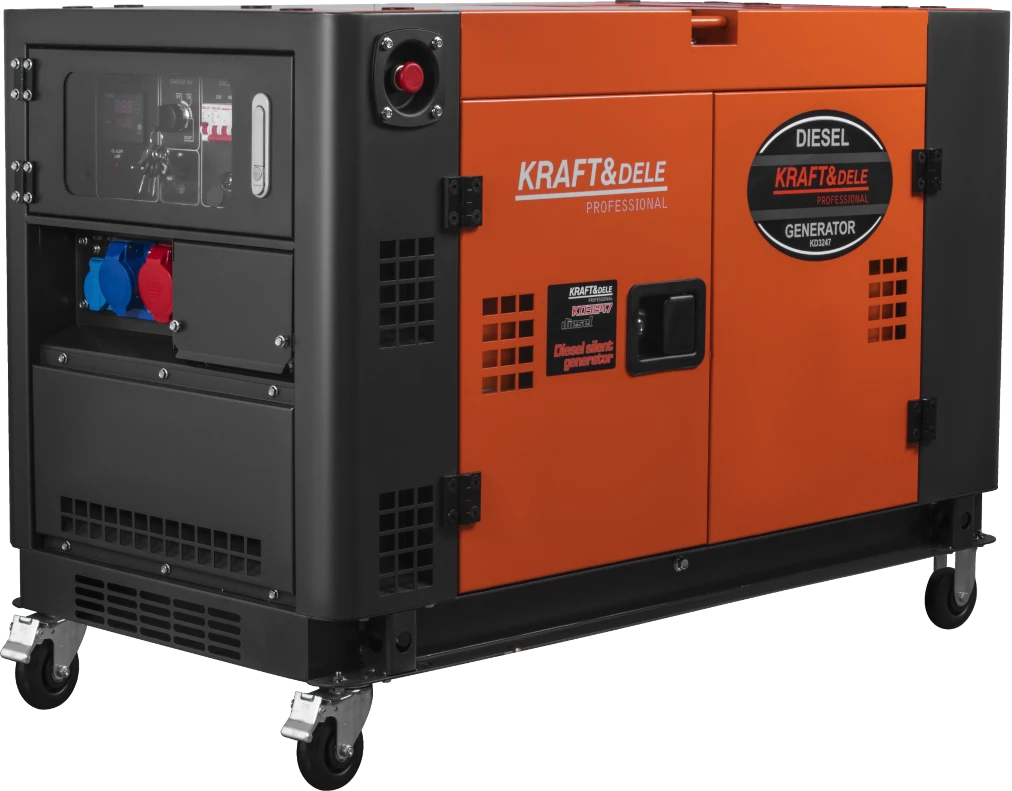

KRAFT&DELE KD3247 – agregat Diesel 17/18 kW 230/400 V

KRAFT&DELE KD3247 to wydajny agregat prądotwórczy przeznaczony do awaryjnego zasilania budynków, warsztatów, gospodarstw rolnych, firm, magazynów oraz placów budowy.

Generator wytwarza napięcie jednofazowe 230 V i trójfazowe 400 V. Moc znamionowa wynosi 17 kW, natomiast moc maksymalna osiąga 18 kW. Moc maksymalna stanowi krótkotrwałą rezerwę i nie jest przeznaczona do stałego obciążania urządzenia.

Agregat napędzany jest dwucylindrowym silnikiem wysokoprężnym V-Twin chłodzonym powietrzem. Elektryczny rozruch za pomocą stacyjki ułatwia obsługę, a cyfrowy panel umożliwia kontrolowanie parametrów pracy oraz liczby przepracowanych motogodzin.

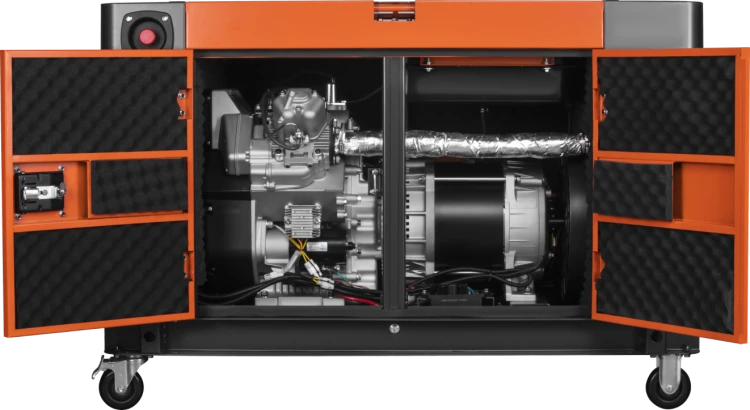

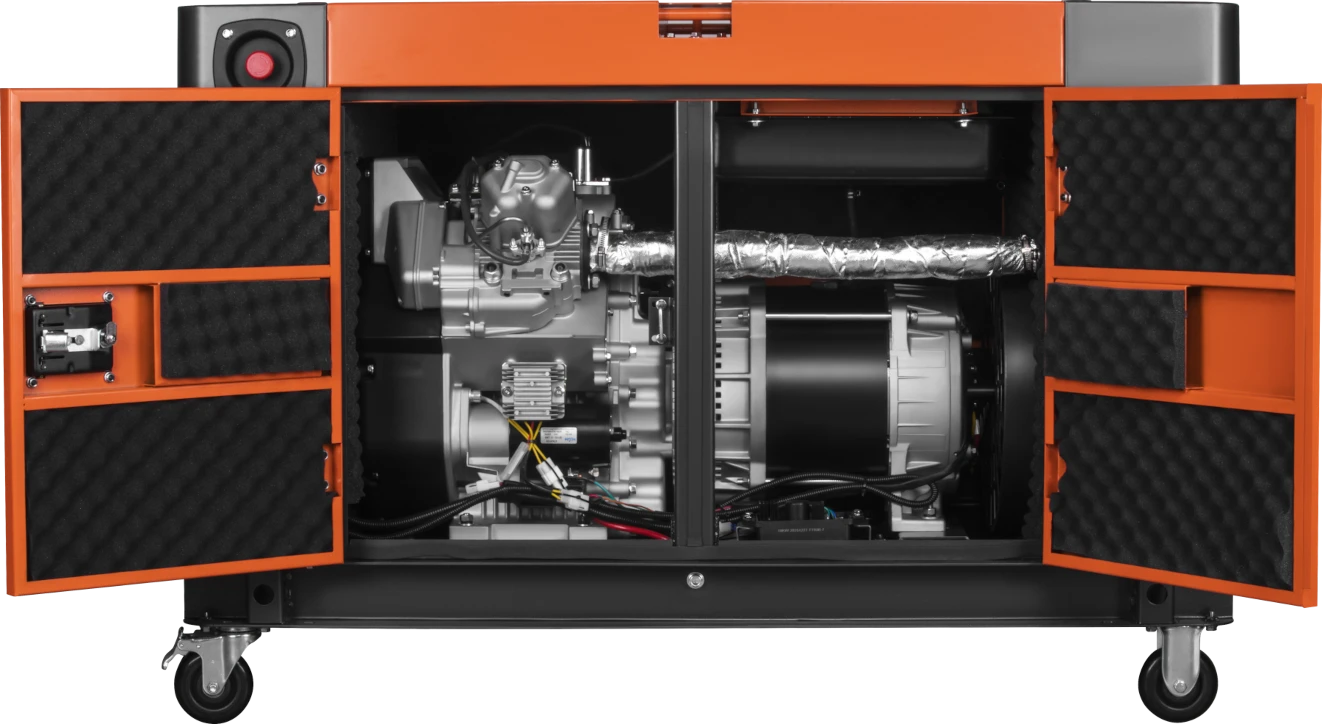

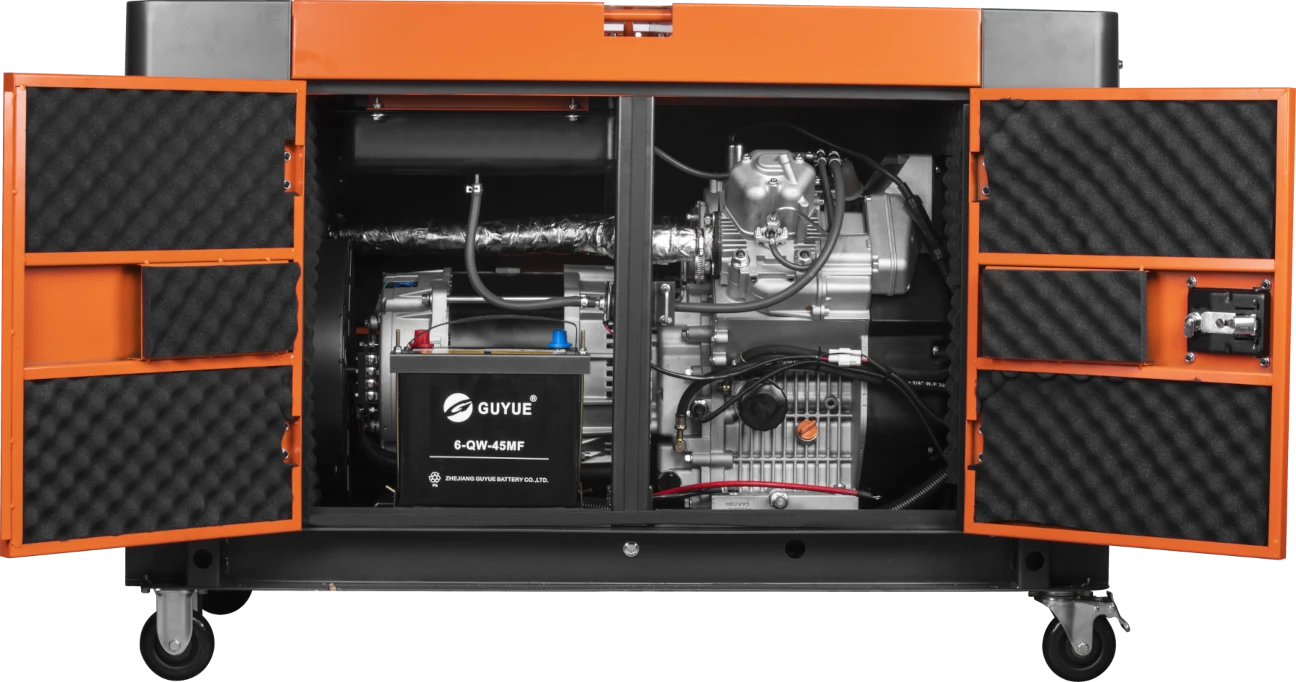

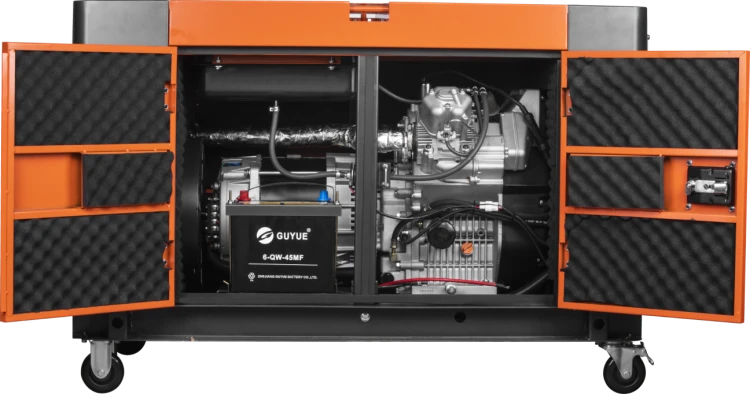

Zamknięta konstrukcja osłania silnik, prądnicę i układ wydechowy, ograniczając hałas oraz chroniąc najważniejsze podzespoły przed przypadkowym uszkodzeniem.

Najważniejsze zalety

• moc znamionowa 17 kW,
• moc maksymalna 18 kW,
• napięcie wyjściowe 230/400 V,
• częstotliwość 50 Hz,
• trójfazowa konstrukcja,
• dwucylindrowy silnik Diesel V-Twin,
• pojemność silnika 997 cm³,
• chłodzenie powietrzem,
• elektryczny rozruch za pomocą stacyjki,
• automatyczna stabilizacja napięcia AVR,
• cyfrowy wyświetlacz parametrów pracy,
• licznik motogodzin,
• lampka alarmu oleju,
• zabezpieczenia obwodów 230 V i 400 V,
• wyjście DC 12 V / 8,3 A,
• zabezpieczenie obwodu DC 30 A,
• gniazda 230 V i 400 V,
• złącze do współpracy z modułem ATS,
• zbiornik paliwa o pojemności 25 l,
• zamknięta obudowa ograniczająca hałas,
• koła transportowe,
• deklarowany poziom hałasu 73 dB z odległości 7 m,
• masa netto około 275 kg.

Moc znamionowa 17 kW i maksymalna 18 kW

Moc znamionowa agregatu wynosi 17 kW. Jest to podstawowa wartość przeznaczona do regularnego zasilania odbiorników przy zachowaniu właściwej wentylacji, prawidłowej obsługi serwisowej oraz odpowiedniej rezerwy mocy.

Moc maksymalna wynosi 18 kW i może być wykorzystywana krótkotrwale, między innymi podczas przejmowania obciążenia lub uruchamiania wybranych urządzeń.

Przy doborze agregatu należy uwzględnić:

• łączną moc podłączanych odbiorników,
• prądy rozruchowe silników elektrycznych,
• współczynnik mocy urządzeń,
• obciążenie poszczególnych faz,
• kolejność uruchamiania maszyn,
• możliwość jednoczesnej pracy urządzeń,
• wymagany zapas mocy.

Pompy, sprężarki, chłodnie, elektronarzędzia i maszyny trójfazowe mogą podczas rozruchu pobierać znacznie większy prąd niż podczas normalnej pracy.

Prąd znamionowy agregatu

Przy napięciu trójfazowym 400 V i współczynniku mocy 1,0 obliczeniowy prąd wynosi:

• około 24,5 A dla mocy znamionowej 17 kW,
• około 26 A dla mocy maksymalnej 18 kW.

Moc agregatu jest rozdzielona pomiędzy trzy fazy. Na pojedynczej fazie 230 V dostępna jest około jedna trzecia całkowitej mocy generatora, czyli orientacyjnie:

• około 5,7 kW mocy znamionowej,
• około 6 kW mocy maksymalnej.

Obciążenie jednofazowe należy rozkładać możliwie równomiernie pomiędzy fazami.

Dwucylindrowy silnik Diesel V-Twin

KD3247 wykorzystuje dwucylindrowy silnik wysokoprężny w układzie V-Twin. Jednostka ma pojemność 997 cm³, jest chłodzona powietrzem i pracuje z prędkością 3000 obr./min.

Najważniejsze parametry silnika:

• układ cylindrów: V-Twin,
• liczba cylindrów: 2,
• pojemność skokowa: 997 cm³,
• średnica cylindra × skok tłoka: 92 × 75 mm,
• stopień sprężania: 20:1,
• chłodzenie: powietrzem,
• paliwo: olej napędowy,
• zalecany olej: SAE 10W-30,
• rozruch: elektryczny.

Dwucylindrowa konstrukcja zapewnia równomierniejszą pracę niż typowe jednostki jednocylindrowe stosowane w mniejszych agregatach.

Stabilizacja napięcia AVR

Automatyczny regulator napięcia AVR ogranicza wahania napięcia wyjściowego podczas zmian obciążenia. Rozwiązanie poprawia warunki zasilania standardowych urządzeń domowych, warsztatowych, rolniczych i budowlanych.

AVR jest przydatny podczas zasilania:

• elektronarzędzi,
• pomp i hydroforów,
• urządzeń chłodniczych,
• oświetlenia,
• urządzeń grzewczych,
• wyposażenia warsztatowego,
• standardowych sterowników i urządzeń elektronicznych.

KD3247 jest klasycznym agregatem prądotwórczym ze stabilizacją AVR, a nie generatorem inwertorowym.

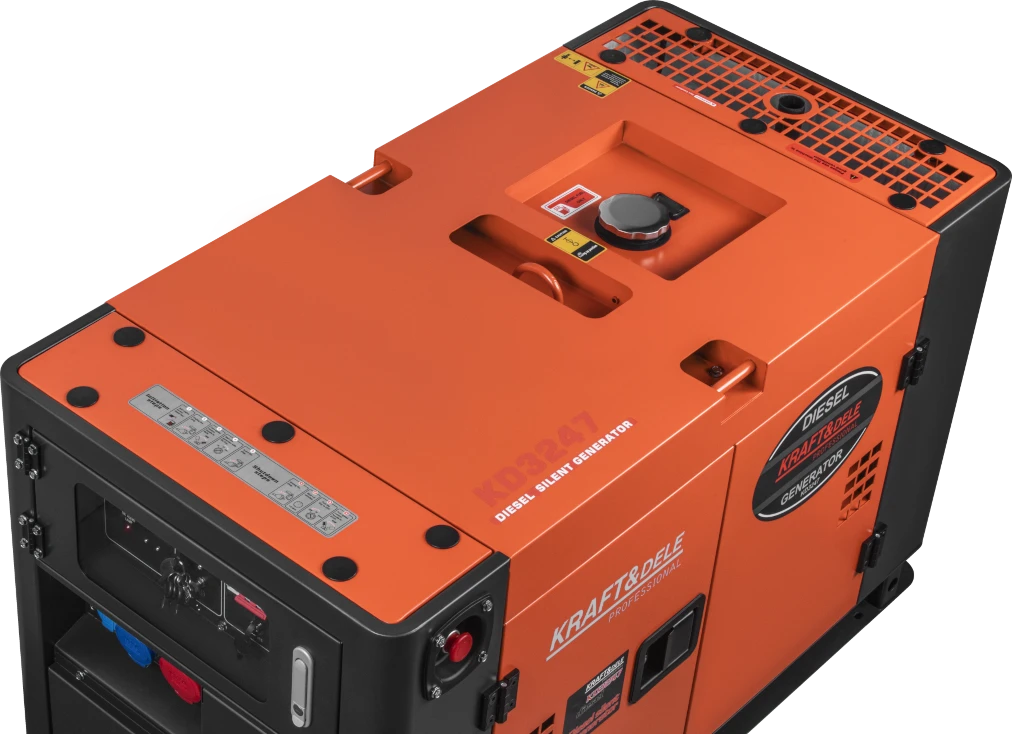

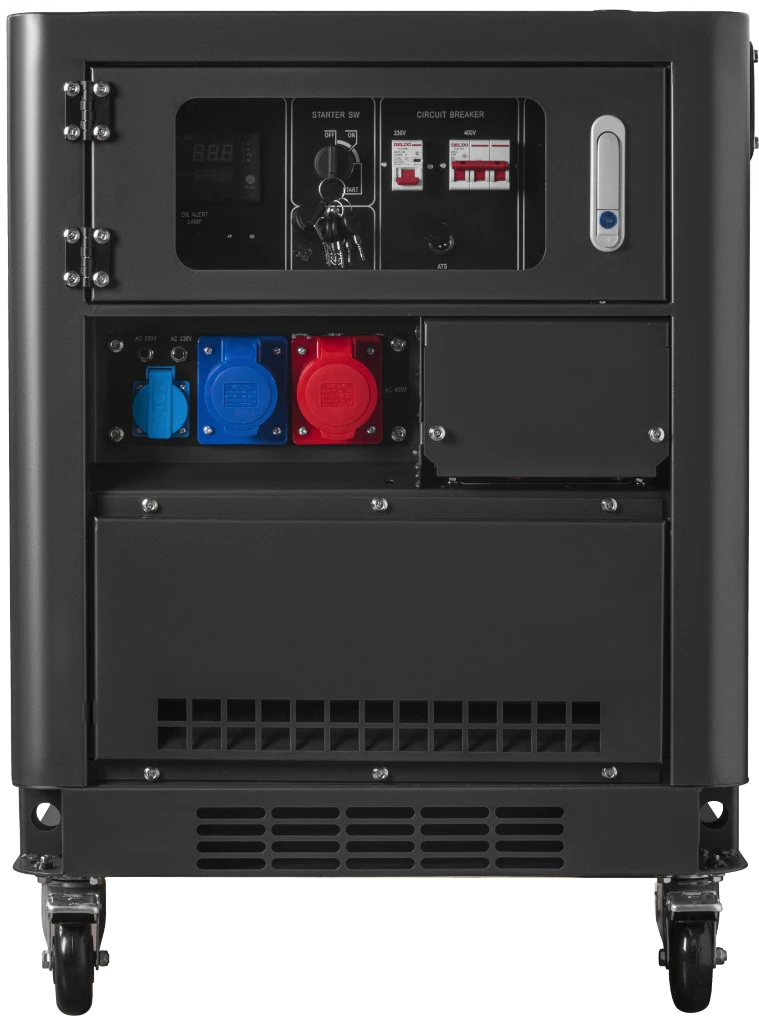

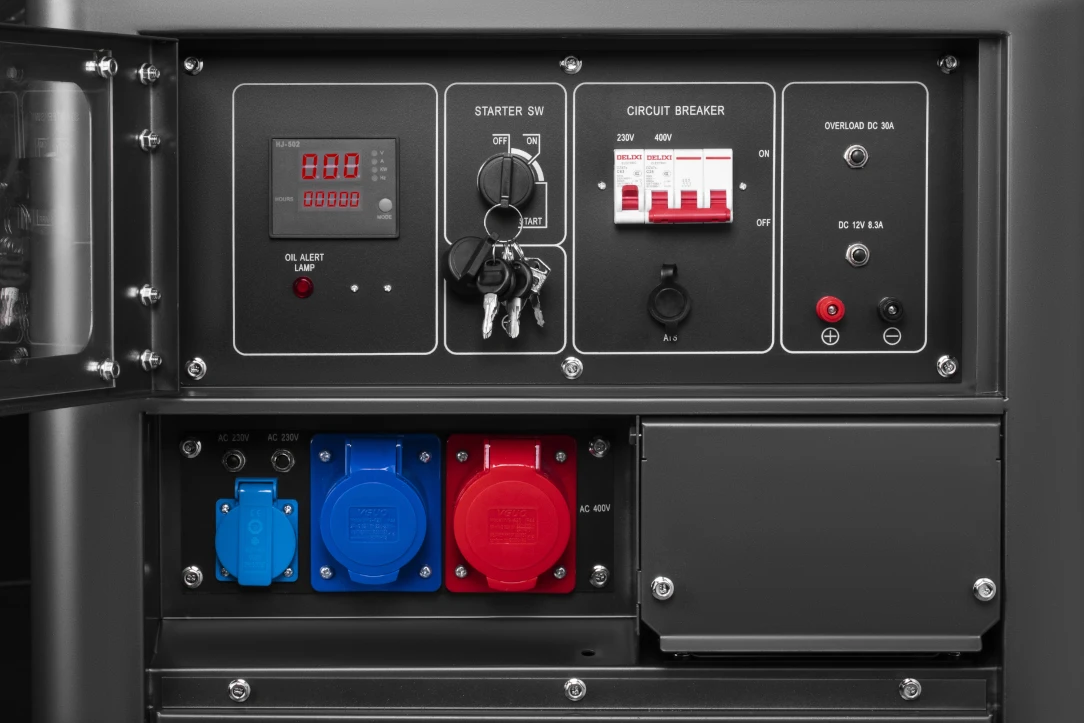

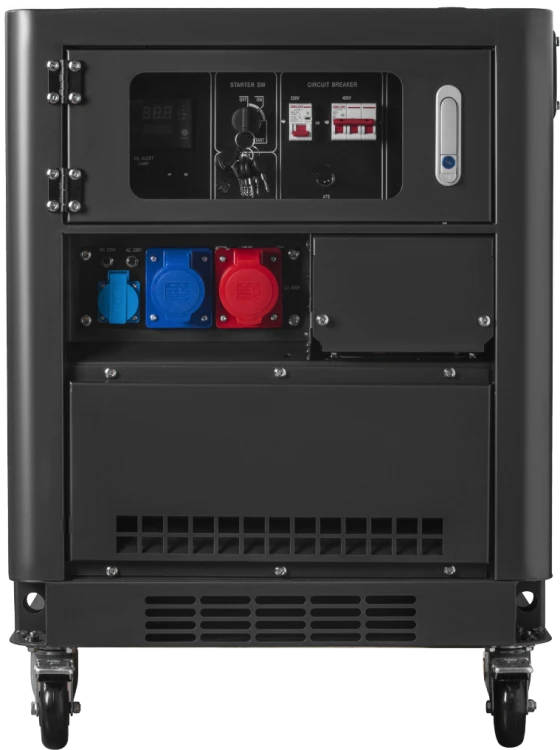

Panel sterowania i przyłącza

Panel sterowania wyposażono w:

• gniazda jednofazowe 230 V,
• gniazdo trójfazowe 400 V,
• cyfrowy wyświetlacz parametrów pracy,
• licznik motogodzin,
• lampkę alarmu oleju,
• stacyjkę z kluczykiem,
• zabezpieczenia obwodów 230 V i 400 V,
• wyjście DC 12 V / 8,3 A,
• zabezpieczenie obwodu DC 30 A,
• zaciski prądu stałego,
• złącze do podłączenia automatyki ATS.

Licznik motogodzin ułatwia planowanie wymiany oleju, kontroli filtrów i kolejnych przeglądów technicznych.

Wyjście do współpracy z ATS

Agregat posiada złącze umożliwiające współpracę z odpowiednio dobranym modułem ATS. Kompletny układ automatyki może:

1. wykryć zanik napięcia sieciowego,
2. uruchomić agregat,
3. przełączyć instalację na zasilanie rezerwowe,
4. kontrolować powrót napięcia sieciowego,
5. przełączyć odbiorniki z powrotem na sieć,
6. zatrzymać generator.

Złącze ATS nie jest kompletną automatyką. Do automatycznej pracy wymagany jest zewnętrzny moduł ATS/SZR dopasowany do agregatu, mocy instalacji oraz zastosowanego złącza sterującego.

Zbiornik paliwa i czas pracy

Zbiornik paliwa ma pojemność 25 l. Jednostkowe zużycie paliwa wynosi około 290 g/kWh, a orientacyjny czas pracy na pełnym zbiorniku może wynosić do około 8 godzin.

Rzeczywisty czas pracy zależy od:

• aktualnego obciążenia,
• liczby uruchamianych odbiorników,
• obciążenia poszczególnych faz,
• temperatury otoczenia,
• jakości paliwa,
• stanu filtrów,
• kondycji silnika.

Agregat należy tankować przy wyłączonym i wystudzonym silniku, stosując czysty olej napędowy.

Wymiary i masa

Wymiary agregatu wynoszą:

• długość: 1110 mm,
• szerokość: 660 mm,
• wysokość: 875 mm.

Masa netto agregatu wynosi około 275 kg.

Wymiary opakowania transportowego wynoszą około 1380 × 750 × 930 mm, natomiast masa zestawu przygotowanego do transportu może przekraczać 300 kg.

Koła ułatwiają ustawienie urządzenia na równym podłożu, jednak podczas załadunku i rozładunku należy zastosować odpowiedni sprzęt transportowy.

Najważniejsze parametry techniczne

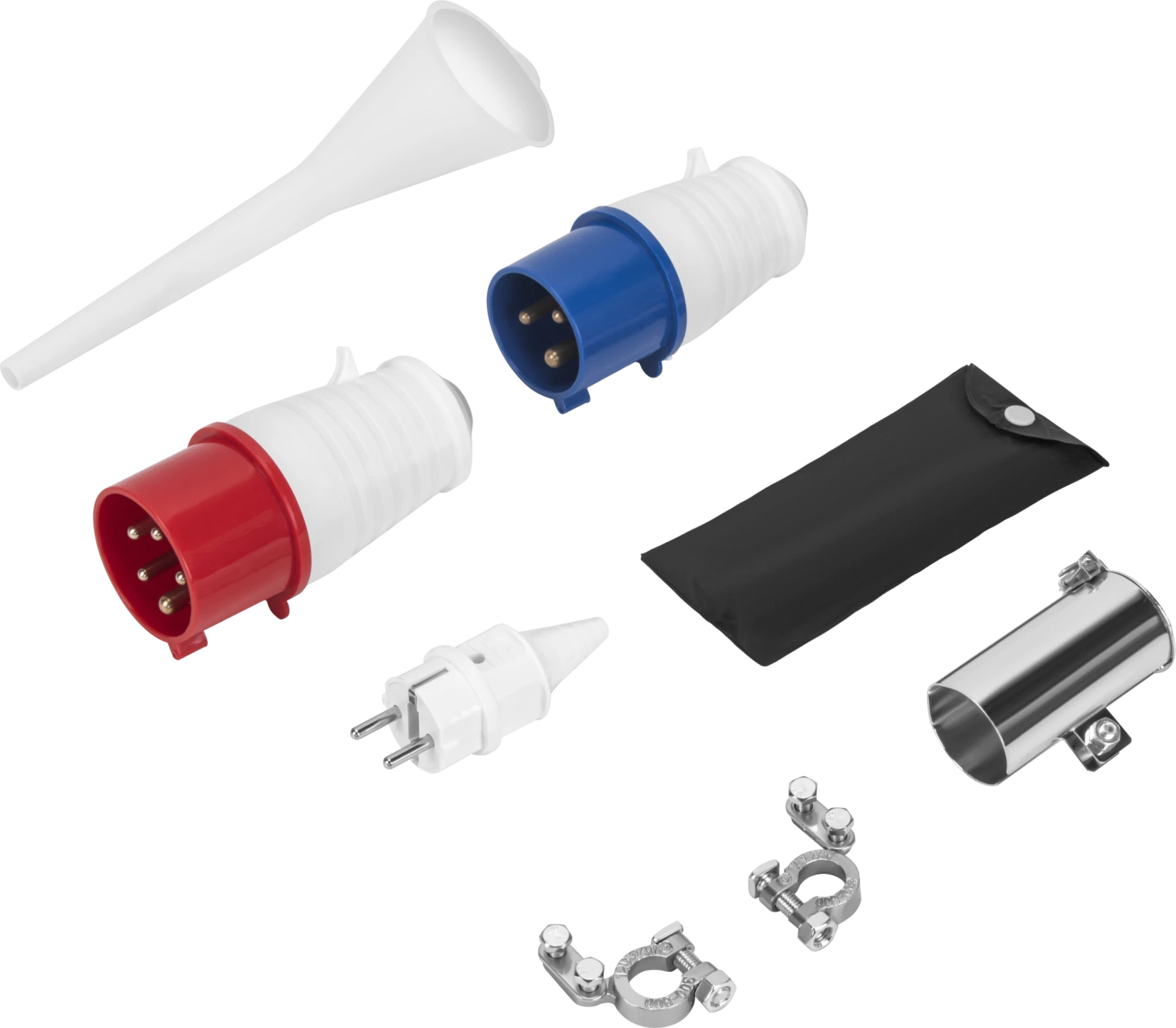

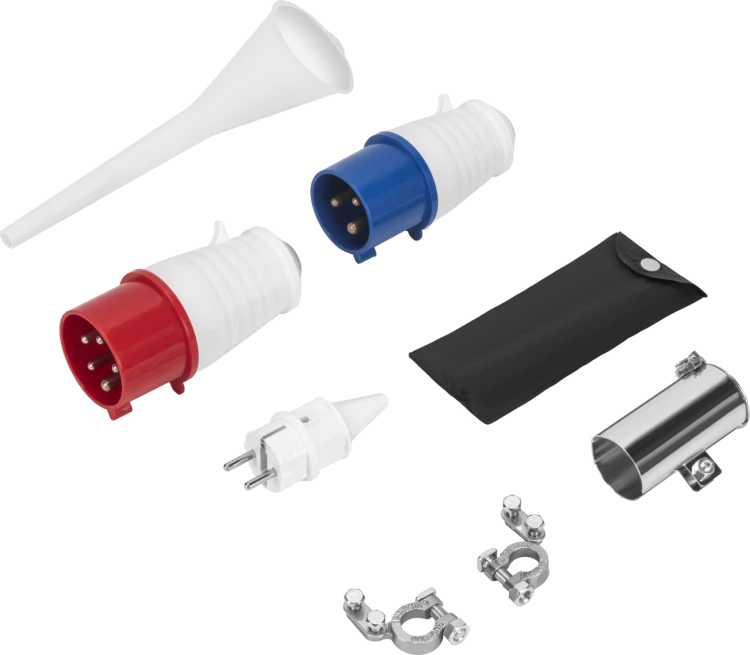

Zawartość zestawu

• agregat prądotwórczy KRAFT&DELE KD3247,
• wtyk przemysłowy CEE 400 V,
• wtyk przemysłowy CEE 230 V,
• wtyczka 230 V,
• lejek,

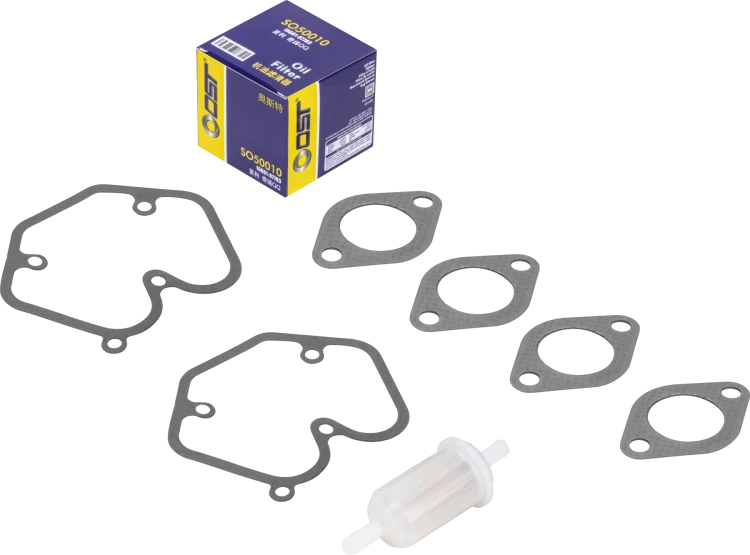

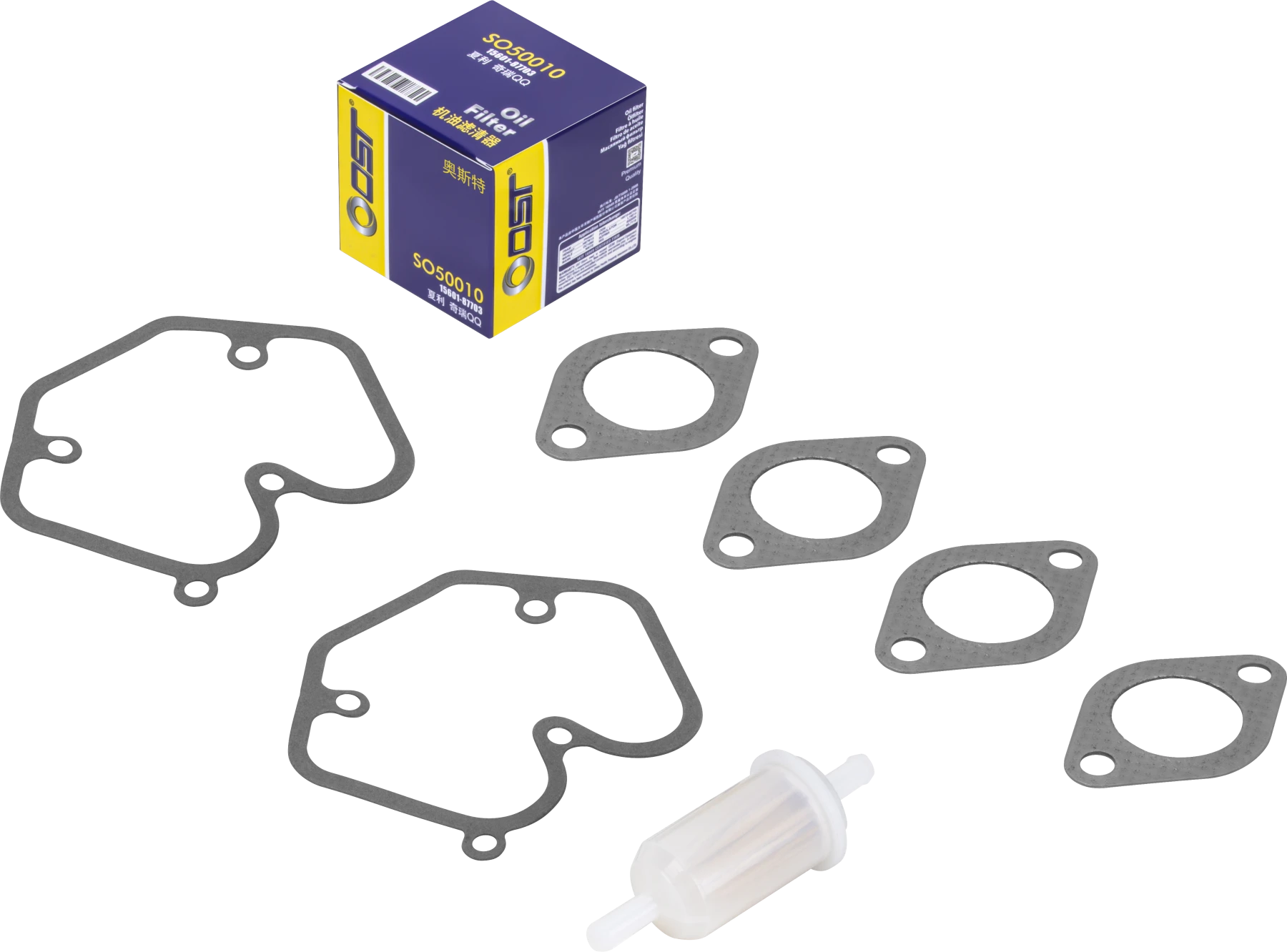

• zestaw serwisowy,
• instrukcja obsługi w języku polskim,
• oryginalne opakowanie.

Zastosowanie

KRAFT&DELE KD3247 sprawdzi się jako źródło zasilania dla:

• domów i przygotowanych obwodów budynków,
• warsztatów,
• gospodarstw rolnych,
• zakładów rzemieślniczych,
• magazynów,
• sklepów i lokali usługowych,
• placów budowy,
• pomp i hydroforów,
• sprężarek,
• urządzeń chłodniczych,
• elektronarzędzi,
• oświetlenia,
• maszyn trójfazowych 400 V,
• instalacji zasilania rezerwowego z zewnętrznym modułem ATS.

Najczęstsze pytania

Czy 18 kW jest mocą ciągłą?

Nie. Moc znamionowa wynosi 17 kW. Wartość 18 kW jest mocą maksymalną przeznaczoną do krótkotrwałego wykorzystania.

Czy agregat zapewnia napięcie 230 V i 400 V?

Tak. KD3247 umożliwia zasilanie odbiorników jednofazowych 230 V i trójfazowych 400 V.

Czy pełne 17 kW jest dostępne na jednej fazie 230 V?

Nie. Agregat jest trójfazowy, dlatego moc jest rozdzielona pomiędzy trzy fazy. Na pojedynczej fazie dostępna jest orientacyjnie około jedna trzecia całkowitej mocy.

Czy agregat posiada AVR?

Tak. Generator wyposażono w automatyczny regulator napięcia AVR.

Czy agregat posiada rozruch elektryczny?

Tak. Silnik uruchamiany jest za pomocą stacyjki z kluczykiem.

Czy agregat posiada automatykę ATS?

Agregat posiada złącze do podłączenia kompatybilnego modułu ATS. Kompletny moduł automatyki nie stanowi standardowego wyposażenia generatora.

Ile paliwa mieści zbiornik?

Pojemność zbiornika wynosi 25 l.

Ile waży KD3247?

Masa netto agregatu wynosi około 275 kg. Masa transportowa wraz z opakowaniem może wynosić około 305–310 kg.
