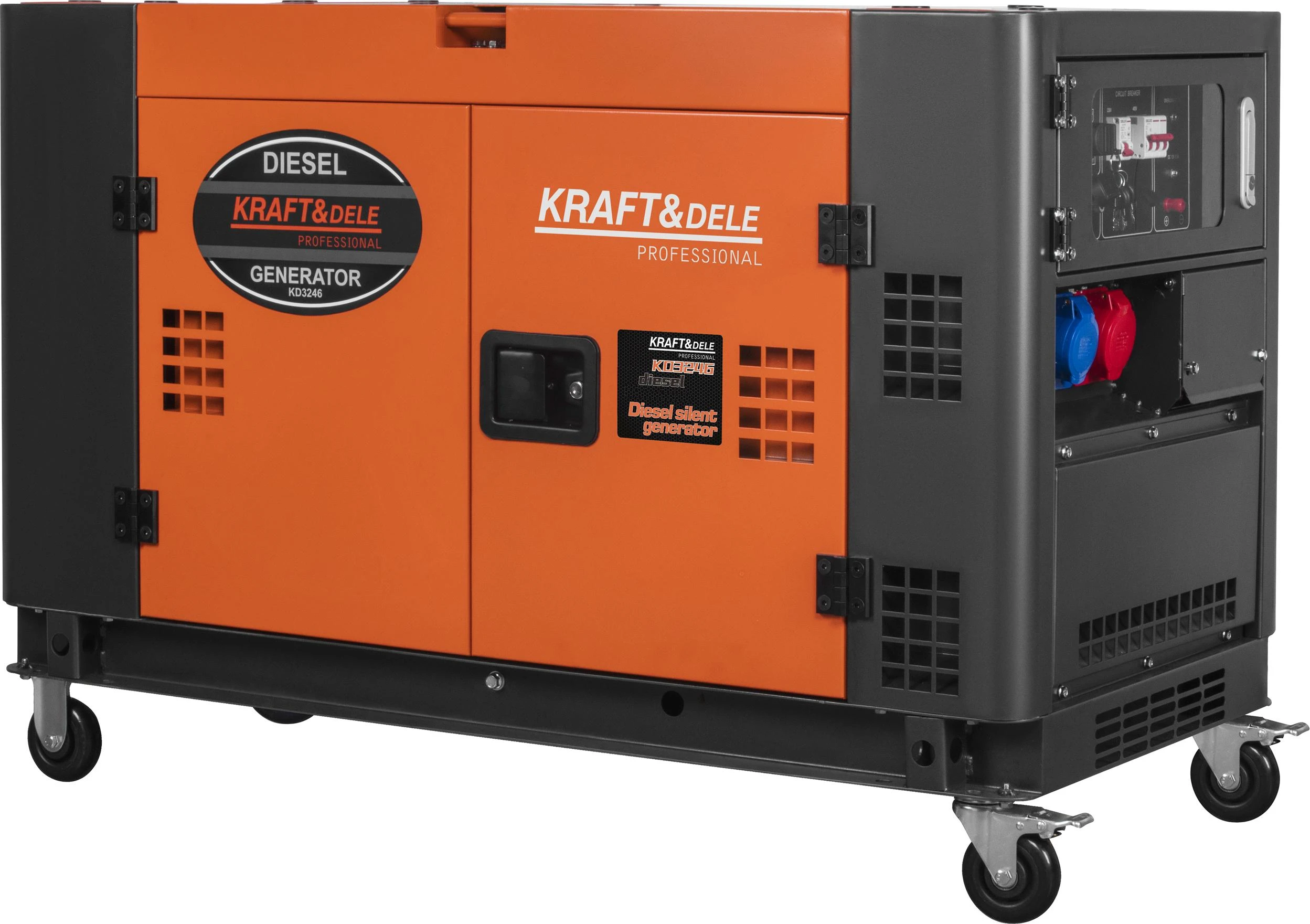

Agregat prądotwórczy KRAFT&DELE KD3246 19/20 kW 230/400 V

KRAFT&DELE KD3246 to wydajny agregat prądotwórczy przeznaczony do profesjonalnego zasilania awaryjnego oraz pracy w miejscach pozbawionych dostępu do sieci elektroenergetycznej.

Trójfazowa konstrukcja umożliwia zasilanie odbiorników pracujących z napięciem 400 V, a dodatkowe gniazdo 230 V pozwala podłączać urządzenia jednofazowe. Moc znamionowa 19 kW zapewnia duży zakres zastosowań w warsztatach, gospodarstwach rolnych, firmach, magazynach, na placach budowy oraz podczas zabezpieczania instalacji budynków.

Agregat napędzany jest dwucylindrowym silnikiem wysokoprężnym chłodzonym powietrzem. Elektryczny układ rozruchowy umożliwia wygodne uruchamianie urządzenia, a automatyczny regulator napięcia AVR ogranicza wahania napięcia podczas zmian obciążenia.

Zamknięta konstrukcja osłania najważniejsze podzespoły, natomiast koła transportowe ułatwiają przemieszczanie agregatu po równym i utwardzonym podłożu.

Najważniejsze zalety

• moc znamionowa 19 kW,
• moc maksymalna 20 kW,
• napięcie wyjściowe 230/400 V,
• trójfazowa konstrukcja,
• dwucylindrowy silnik wysokoprężny,
• chłodzenie powietrzem,
• elektryczny rozruch,
• stabilizacja napięcia AVR,
• częstotliwość 50 Hz,
• prędkość robocza 3000 obr./min,
• zbiornik paliwa o pojemności 25 l,
• jedno gniazdo 230 V,
• dwa gniazda 400 V,
• kontrolka poziomu oleju,
• klasa izolacji F,
• koła transportowe,
• zamknięta obudowa,
• wymiary 1110 × 660 × 875 mm,
• masa około 350 kg.

Moc znamionowa 19 kW i maksymalna 20 kW

Moc znamionowa agregatu wynosi 19 kW. Jest to podstawowy poziom mocy przeznaczony do regularnego zasilania odbiorników przy zachowaniu odpowiedniej wentylacji, właściwej obsługi oraz wymaganego zapasu eksploatacyjnego.

Moc maksymalna wynosi 20 kW i stanowi krótkotrwałą rezerwę wykorzystywaną podczas przejmowania obciążenia lub uruchamiania wybranych urządzeń. Agregatu nie należy długotrwale obciążać pełną mocą maksymalną.

Przy doborze generatora należy uwzględnić:

• moc znamionową wszystkich odbiorników,
• prąd rozruchowy silników elektrycznych,
• współczynnik mocy urządzeń,
• kolejność uruchamiania odbiorników,
• obciążenie poszczególnych faz,
• możliwość jednoczesnej pracy urządzeń,
• wymagany zapas mocy.

Pompy, sprężarki, elektronarzędzia, maszyny warsztatowe i urządzenia chłodnicze mogą podczas rozruchu pobierać wielokrotnie więcej energii niż podczas normalnej pracy.

Prąd obliczeniowy agregatu

Przy napięciu trójfazowym 400 V i współczynniku mocy 1,0 obliczeniowy prąd wynosi:

• dla mocy znamionowej 19 kW: około 27,4 A,
• dla mocy maksymalnej 20 kW: około 28,9 A.

Obliczenie dla mocy znamionowej:

19 000 W ÷ (√3 × 400 V × 1,0) ≈ 27,4 A

Obliczenie dla mocy maksymalnej:

20 000 W ÷ (√3 × 400 V × 1,0) ≈ 28,9 A

Przewody, zabezpieczenia, wtyczki i rozdzielnice muszą zostać dobrane do rzeczywistego prądu agregatu oraz charakterystyki podłączanych urządzeń.

Dwucylindrowy silnik wysokoprężny

Agregat wyposażono w dwucylindrowy silnik wysokoprężny chłodzony powietrzem. Jednostka pracuje z prędkością 3000 obr./min i wykorzystuje olej napędowy.

Dwucylindrowa konstrukcja zapewnia równomierniejszą pracę oraz większą wydajność niż silniki jednocylindrowe stosowane w mniejszych agregatach. Elektryczny rozrusznik ułatwia uruchamianie ciężkiej jednostki napędowej.

Najważniejsze parametry silnika:

• liczba cylindrów: 2,
• paliwo: olej napędowy,
• chłodzenie: powietrzem,
• prędkość robocza: 3000 obr./min,
• stopień sprężania: 20:1,
• rozruch: elektryczny,
• zalecany olej: SAE 10W-30 klasy CD lub wyższej.

Stabilizacja napięcia AVR

Automatyczny regulator napięcia AVR ogranicza wahania napięcia wyjściowego podczas zmian obciążenia. Rozwiązanie poprawia warunki zasilania standardowych urządzeń warsztatowych, budowlanych, rolniczych i domowych.

AVR jest szczególnie przydatny podczas zasilania:

• elektronarzędzi,
• pomp i hydroforów,
• urządzeń grzewczych,
• sterowników,
• oświetlenia,
• urządzeń chłodniczych,
• wyposażenia warsztatowego.

Agregat nie jest generatorem inwertorowym. Przy zasilaniu bardzo wrażliwej elektroniki, systemów UPS, serwerów, aparatury pomiarowej lub urządzeń medycznych należy sprawdzić wymagania dotyczące częstotliwości, napięcia i współczynnika zniekształceń harmonicznych.

Zbiornik paliwa 25 l

Zbiornik paliwa ma pojemność 25 l. Deklarowane jednostkowe zużycie oleju napędowego wynosi około 290 g/kWh.

Czas pracy na jednym tankowaniu może wynosić do około 8 godzin, zależnie od:

• poziomu obciążenia,
• rodzaju podłączonych odbiorników,
• częstotliwości uruchamiania dużych urządzeń,
• temperatury otoczenia,
• jakości paliwa,
• stanu filtrów,
• stanu technicznego silnika.

Agregat należy tankować przy wyłączonym i wystudzonym silniku. Do zbiornika powinien trafiać czysty olej napędowy, wolny od wody i zanieczyszczeń.

Gniazda 230 V i 400 V

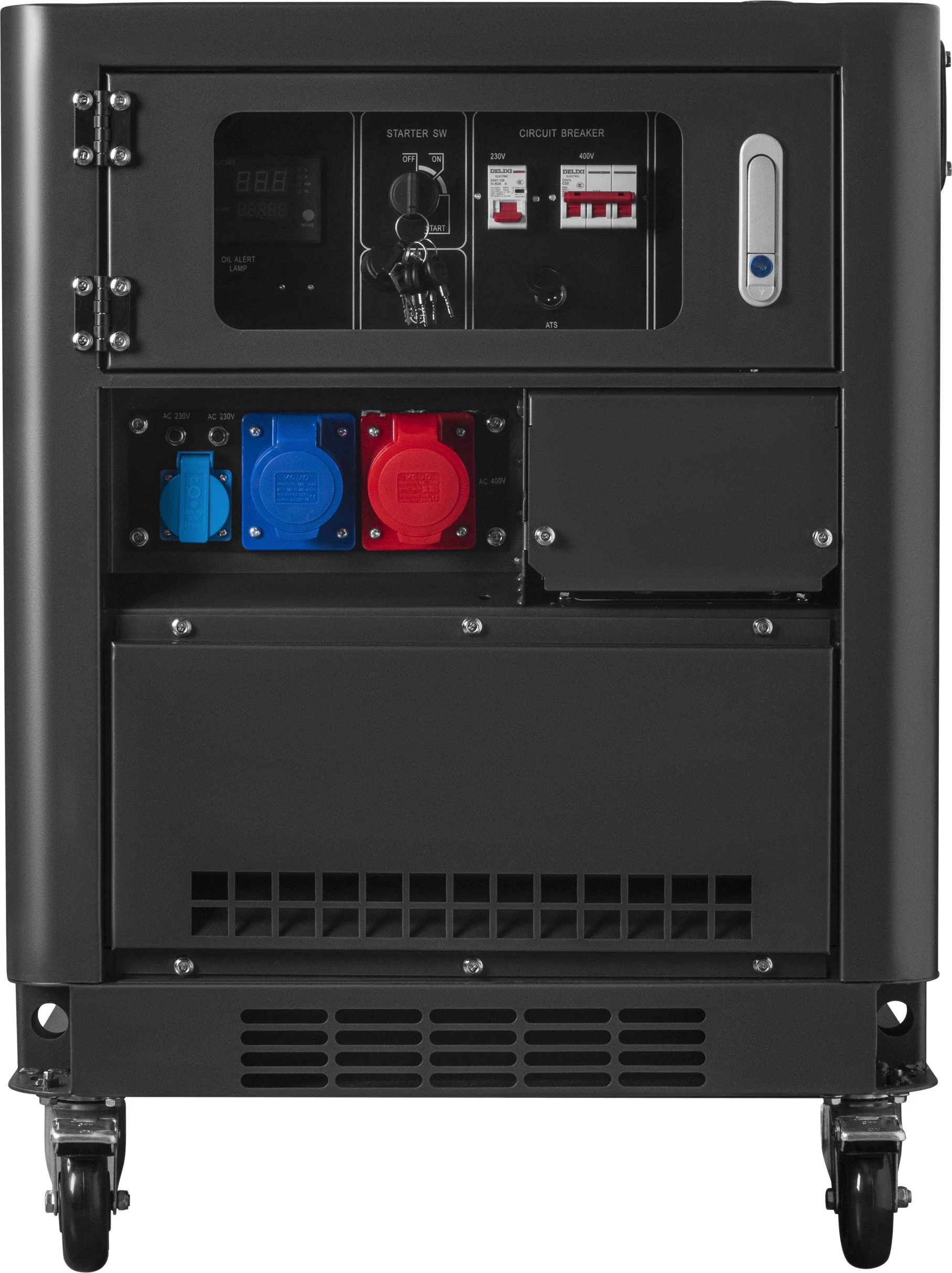

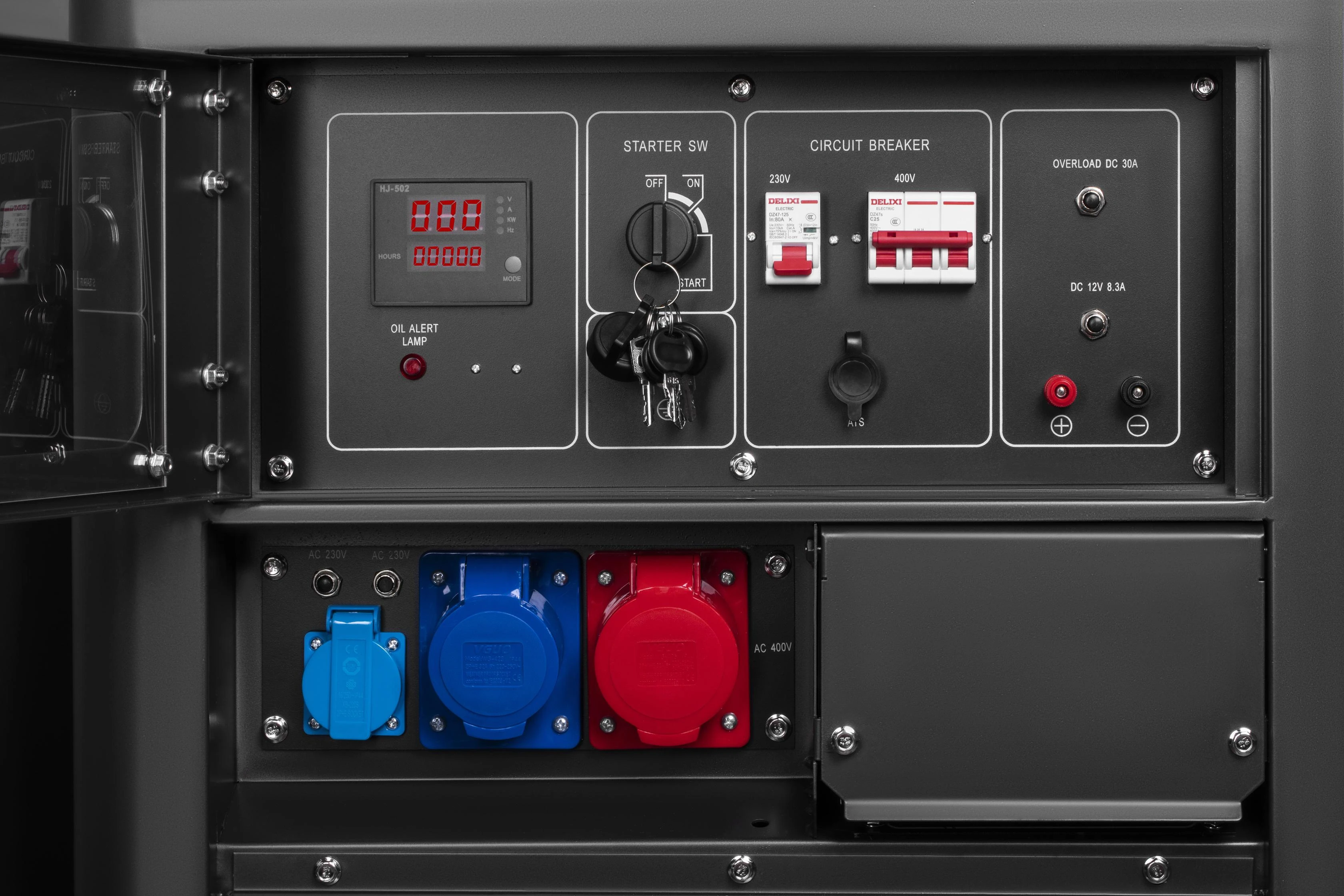

Panel agregatu posiada:

• 1 gniazdo jednofazowe 230 V,
• 2 gniazda trójfazowe 400 V.

Dwa gniazda 400 V umożliwiają podłączenie odbiorników trójfazowych, natomiast gniazdo 230 V służy do zasilania urządzeń jednofazowych.

Pełna moc agregatu dotyczy całego generatora trójfazowego. Na pojedynczej fazie 230 V dostępna jest jedynie część całkowitej mocy urządzenia. Obciążenie jednofazowe należy rozkładać możliwie równomiernie pomiędzy fazami.

Konstrukcja i transport

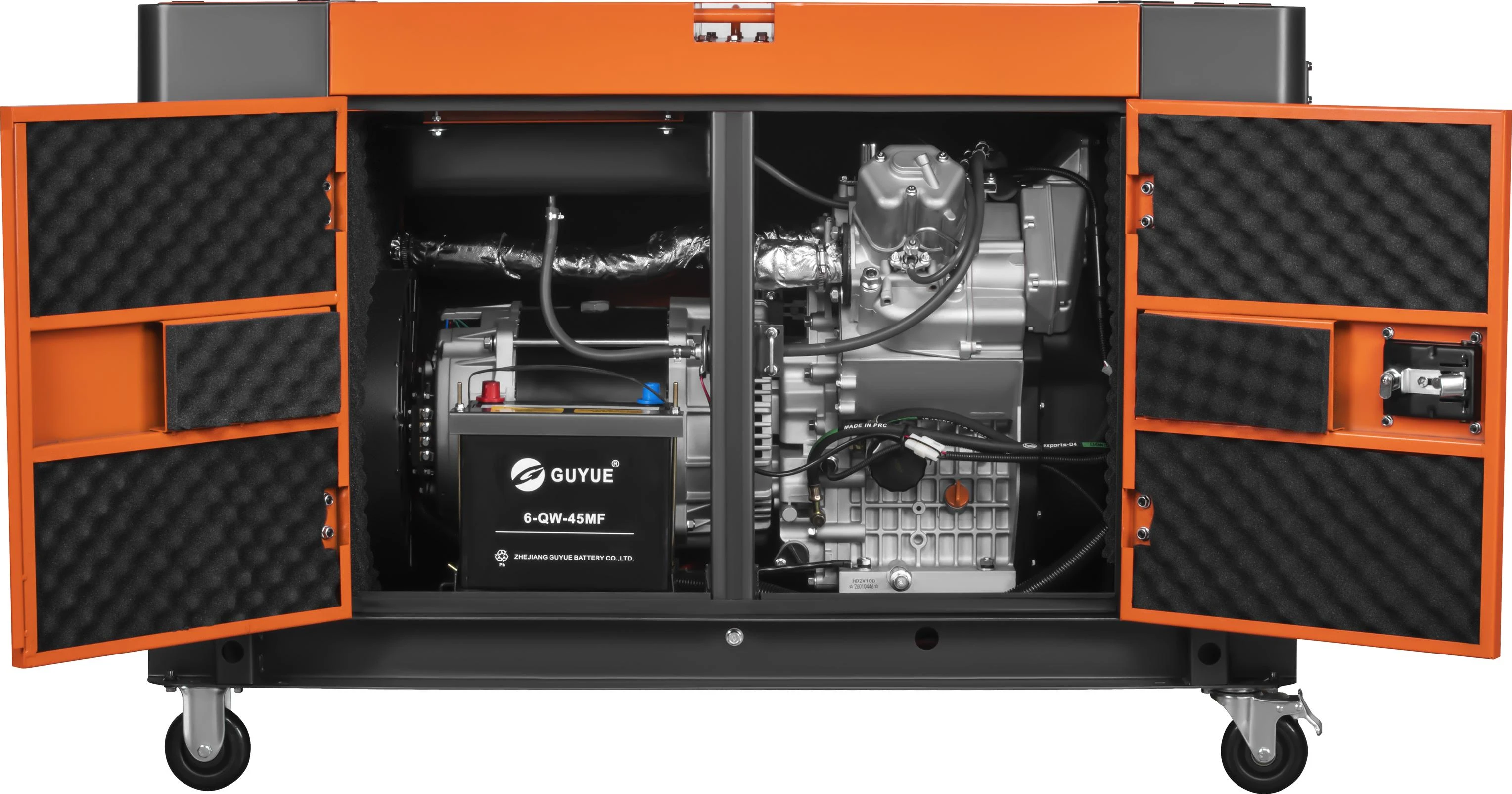

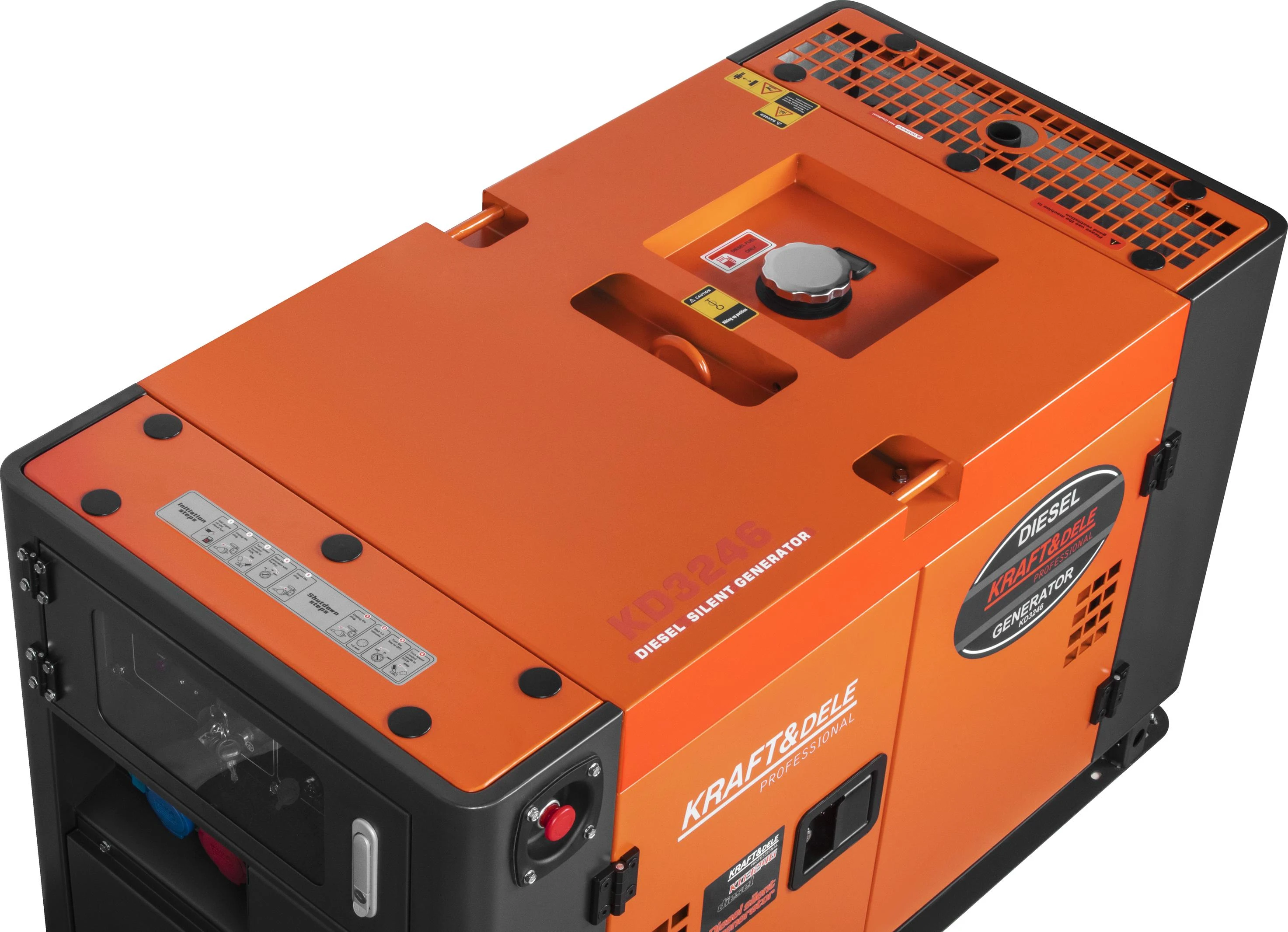

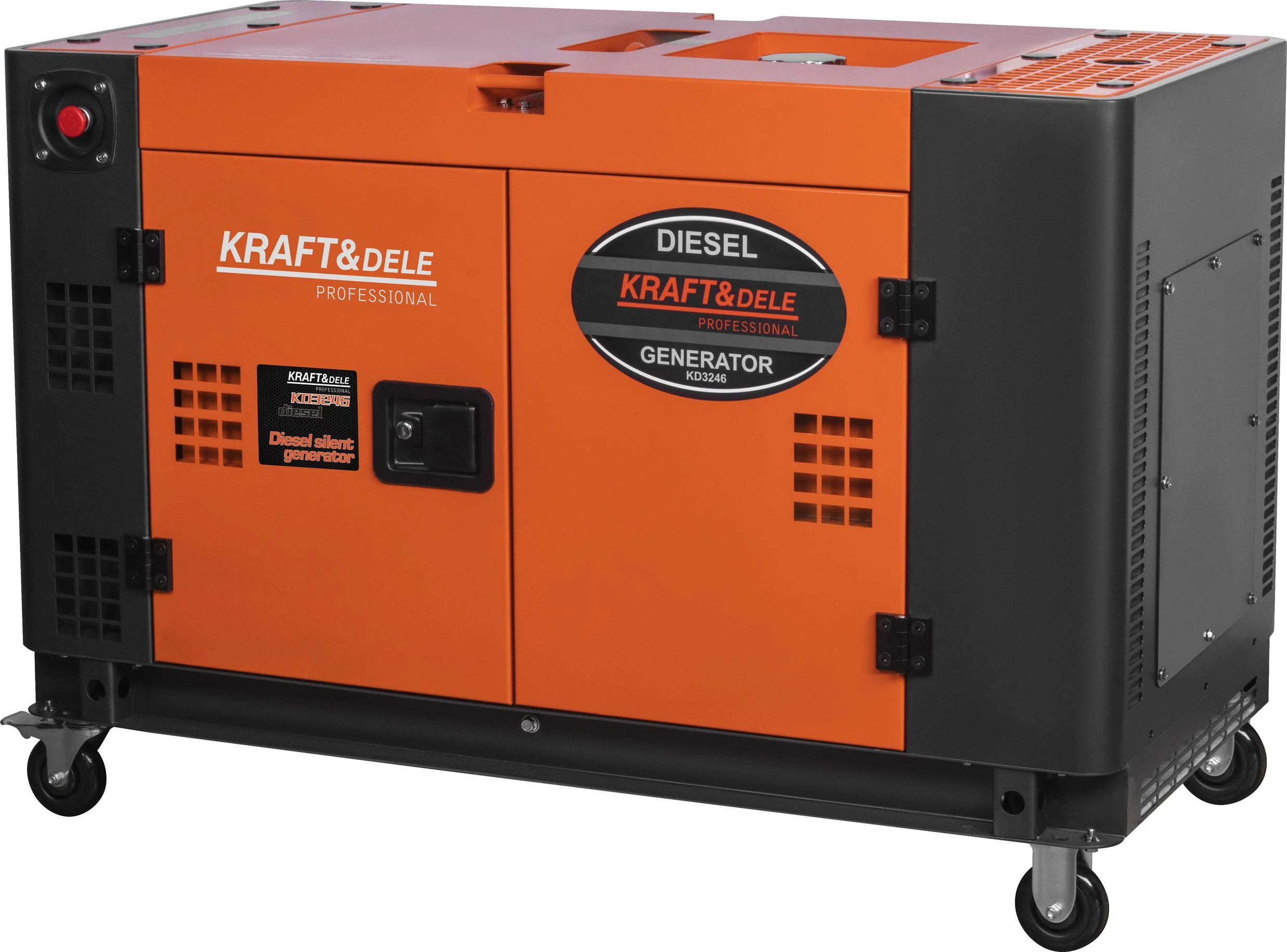

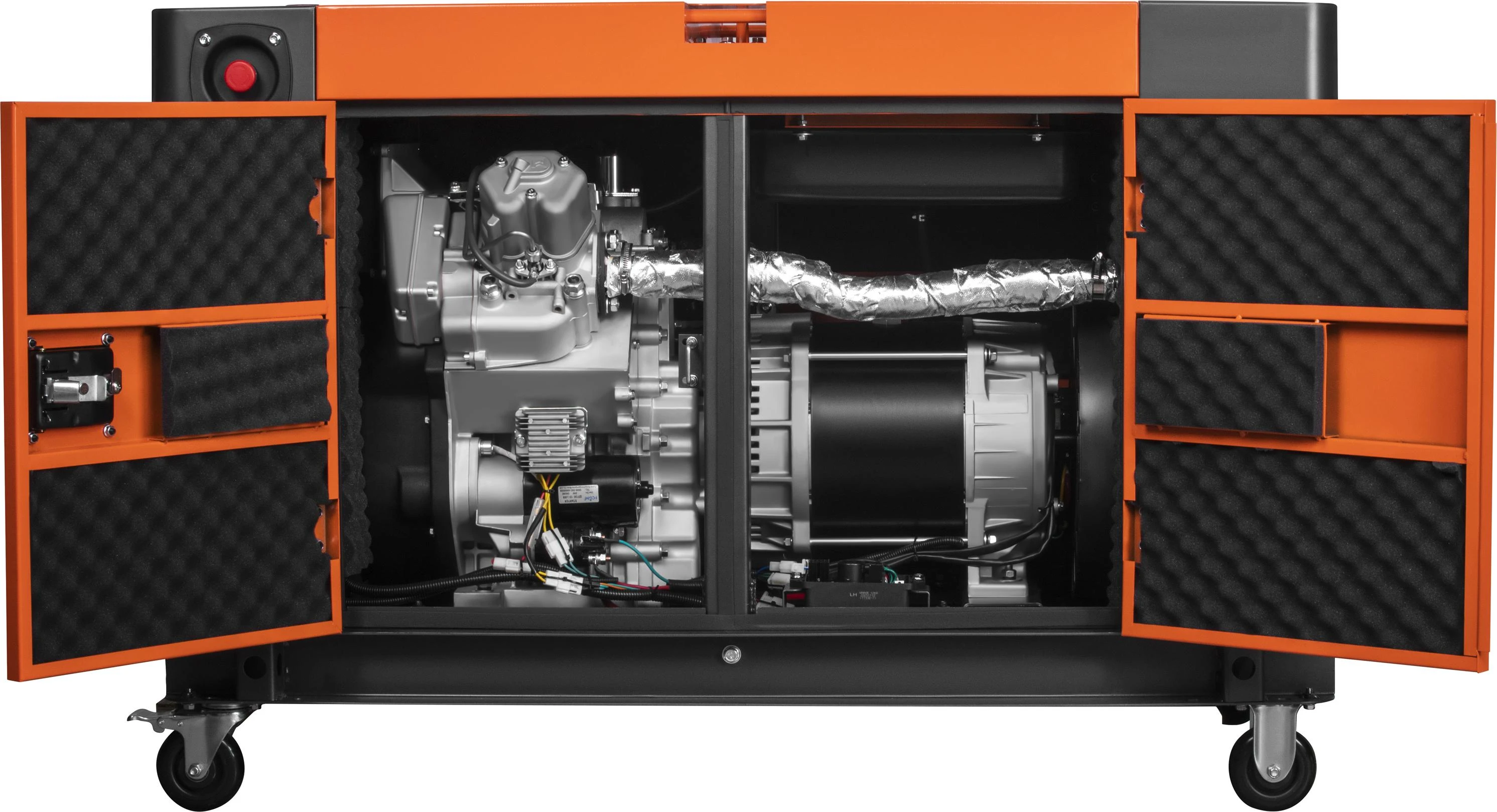

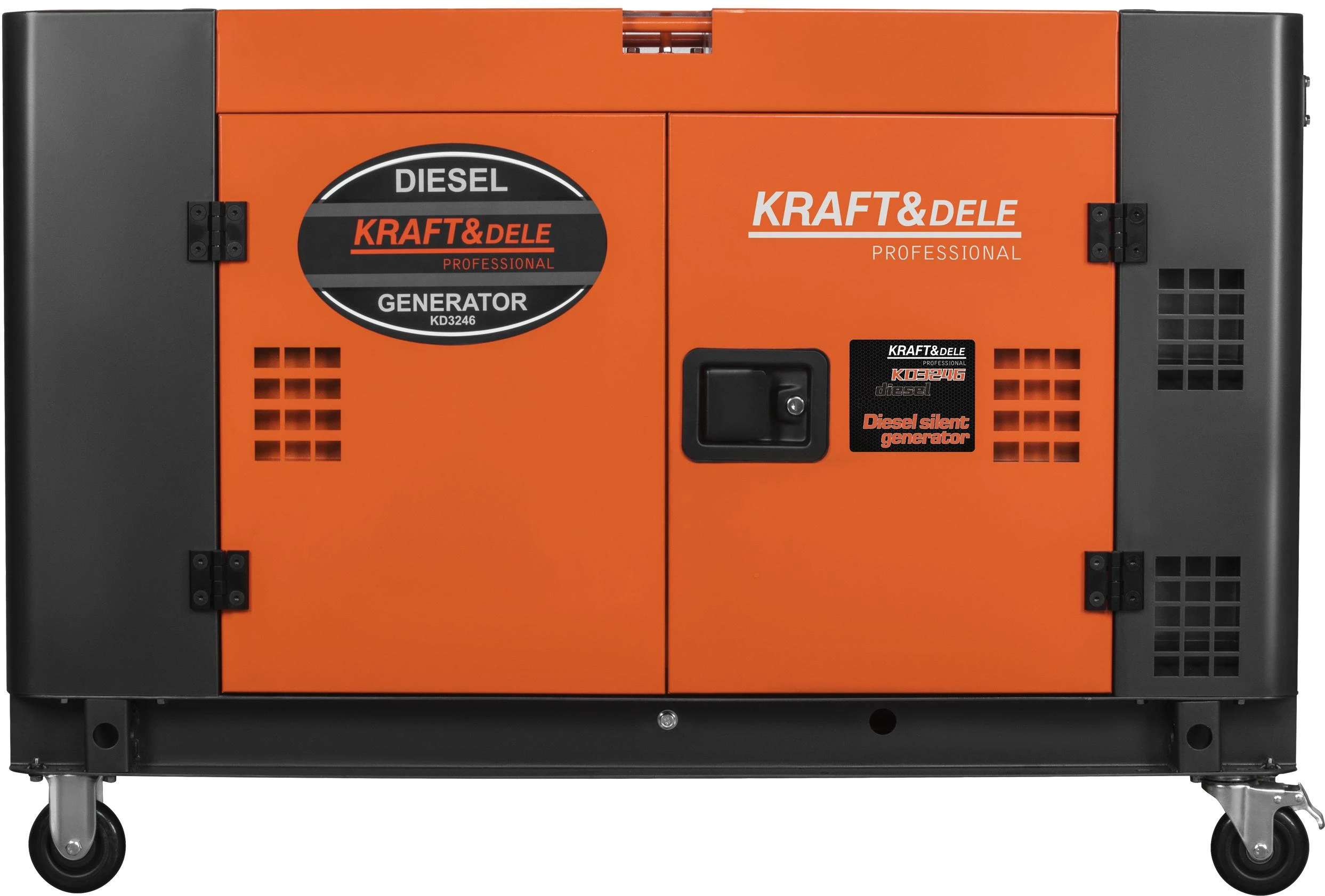

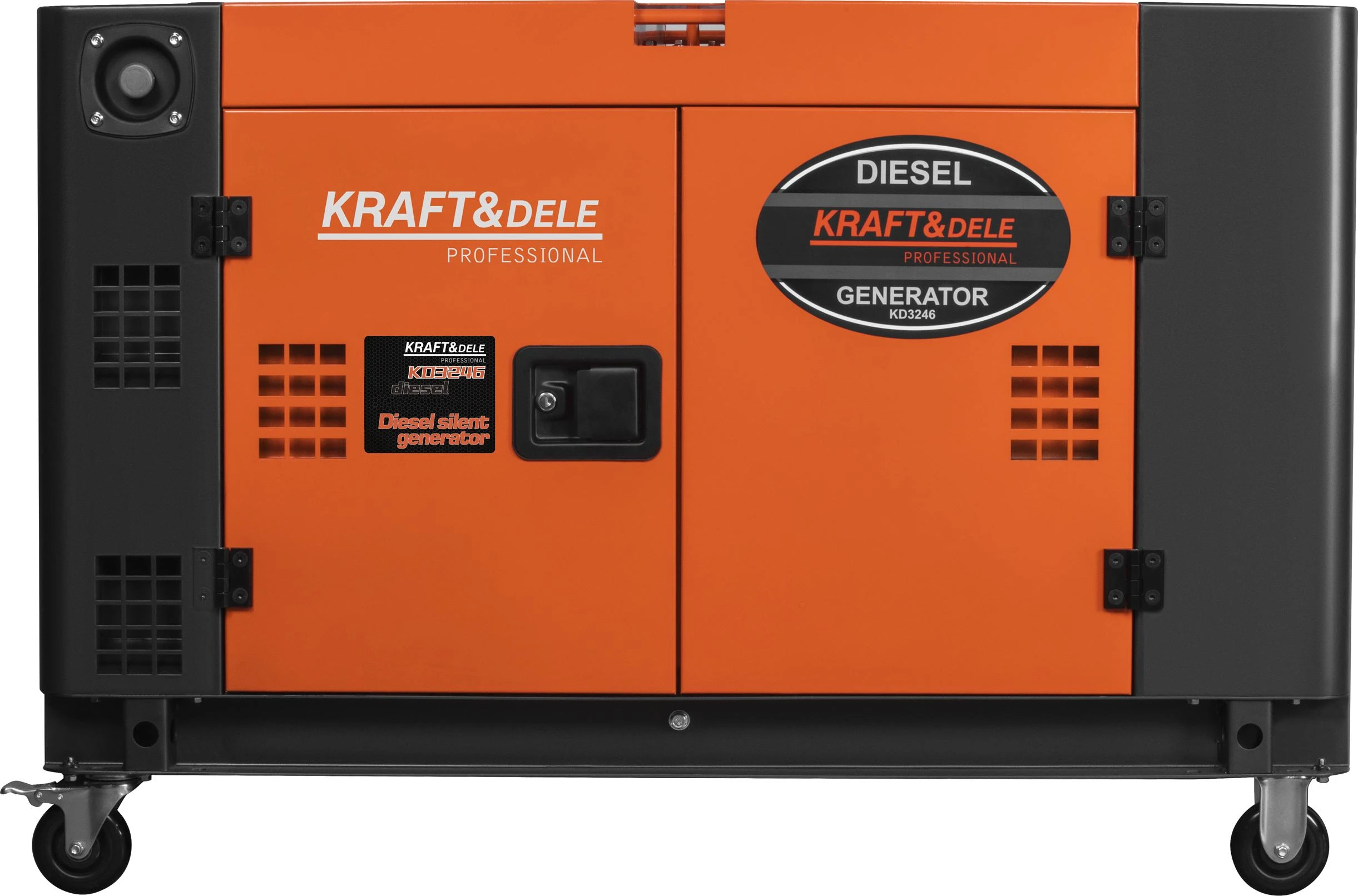

Agregat posiada zamkniętą konstrukcję osłaniającą silnik, prądnicę i wyposażenie elektryczne. Koła transportowe ułatwiają przemieszczanie urządzenia po równym podłożu.

Ze względu na masę około 350 kg agregatu nie należy traktować jako lekkiego urządzenia przenośnego. Podczas transportu konieczne jest:

• zabezpieczenie przed przesuwaniem,
• ustawienie urządzenia w pozycji roboczej,
• zastosowanie odpowiedniej rampy lub urządzenia podnoszącego,
• uwzględnienie masy paliwa i oleju,
• zabezpieczenie panelu i obudowy przed uszkodzeniem.

Agregat powinien pracować na stabilnym, równym i odpowiednio nośnym podłożu.

Wymiary i masa

Wymiary agregatu wynoszą około:

• długość: 1110 mm,
• szerokość: 660 mm,
• wysokość: 875 mm.

Masa agregatu wynosi około 350 kg.

Przy organizacji transportu należy dodatkowo uwzględnić masę paliwa, oleju silnikowego, akumulatora oraz wyposażenia dołączonego do urządzenia.

Najważniejsze parametry techniczne

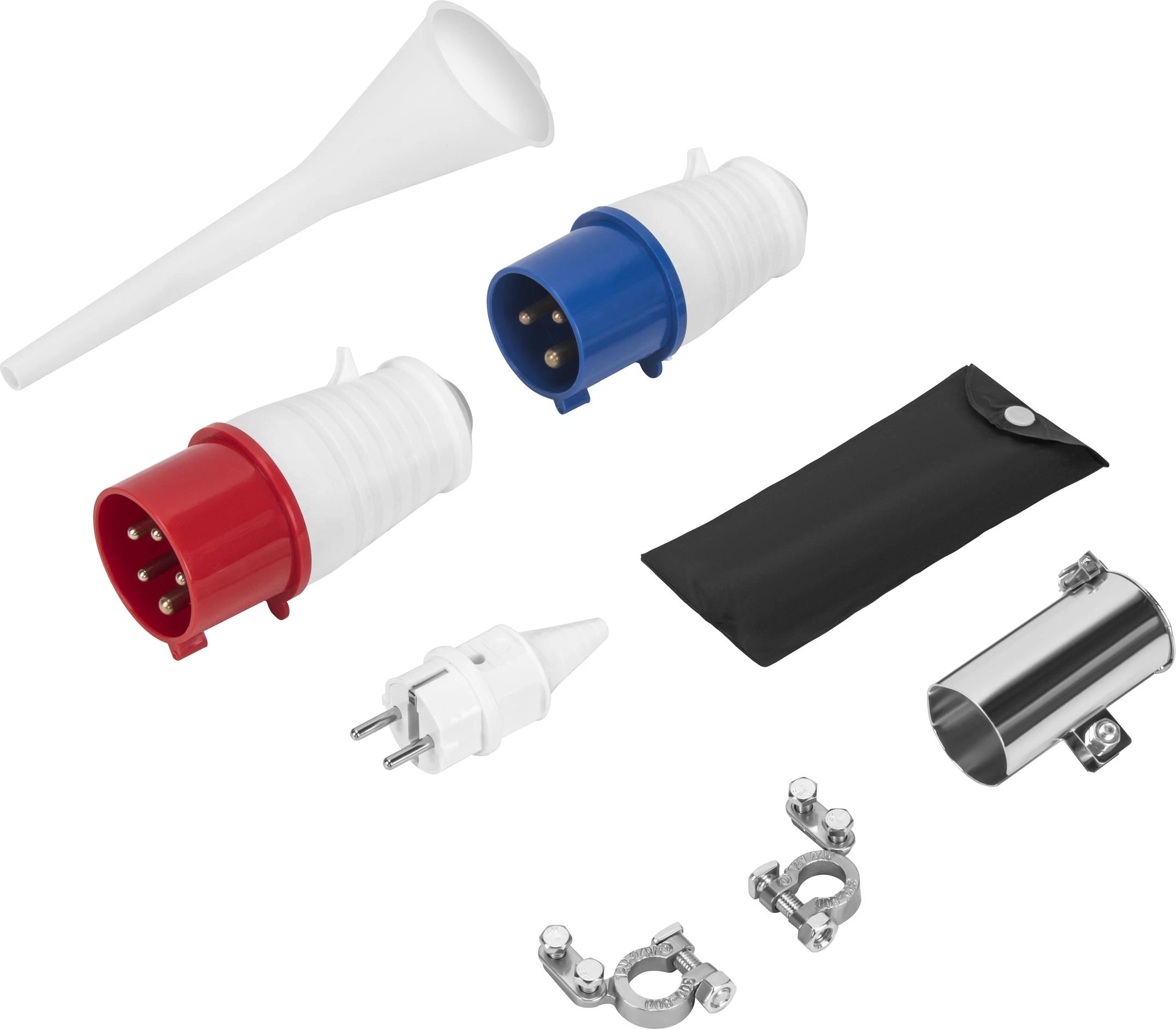

Zawartość zestawu

• agregat prądotwórczy KRAFT&DELE KD3246,
• wtyczka 230 V,
• dwie wtyczki 400 V,
• lejek,

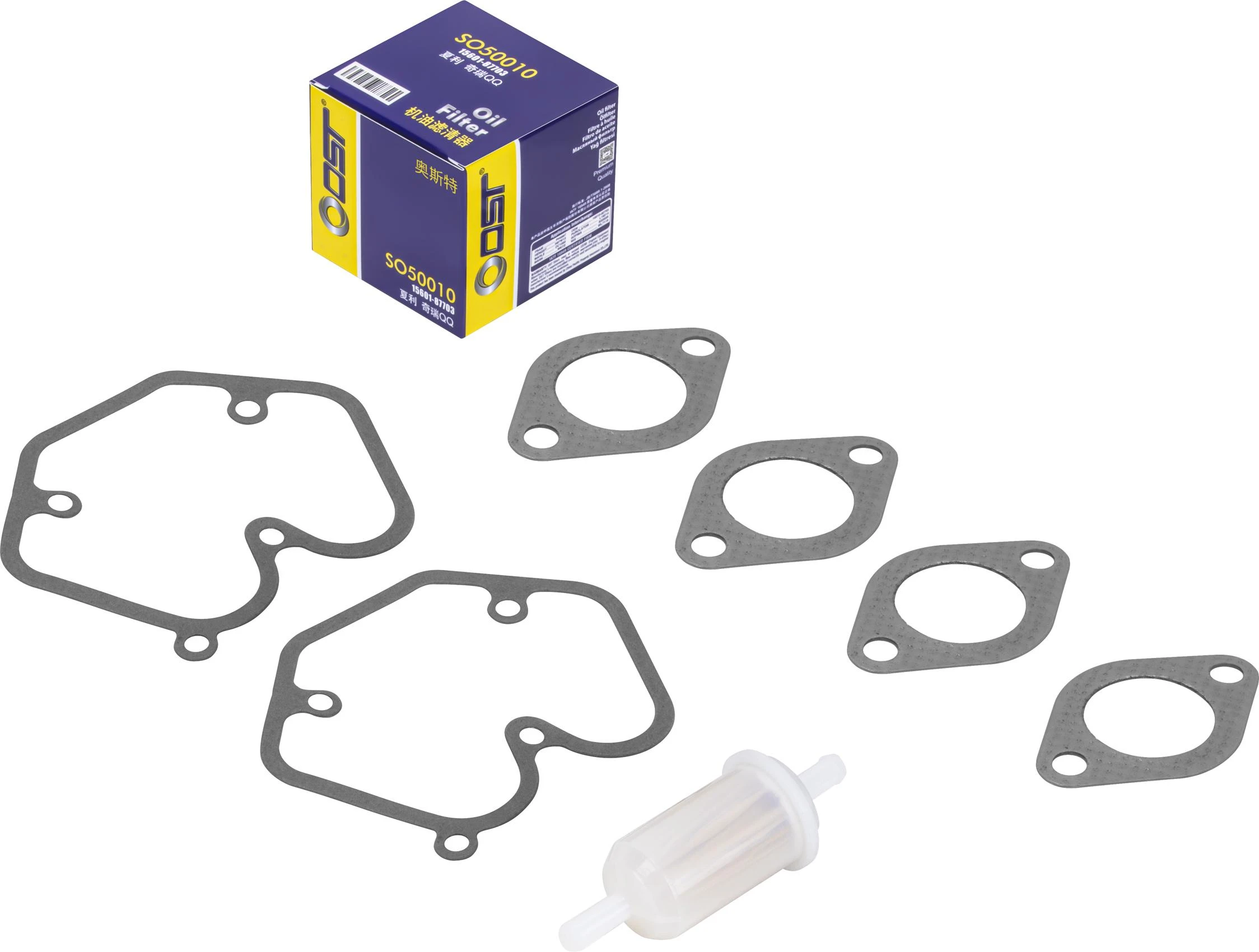

• zapasowy filtr oleju,
• akcesoria montażowe,
• instrukcja obsługi w języku polskim,
• oryginalne opakowanie.

Zastosowanie

KRAFT&DELE KD3246 może być wykorzystywany do zasilania:

• warsztatów,
• zakładów rzemieślniczych,
• gospodarstw rolnych,
• budynków gospodarczych,
• placów budowy,
• magazynów,
• sklepów i lokali usługowych,
• pomp i hydroforów,
• sprężarek,
• elektronarzędzi,
• urządzeń chłodniczych,
• systemów ogrzewania,
• oświetlenia,
• maszyn trójfazowych 400 V,
• przygotowanych obwodów budynków.

Przed podłączeniem urządzenia z silnikiem elektrycznym należy sprawdzić jego prąd rozruchowy i pozostawić odpowiedni zapas mocy.

Najczęstsze pytania

Czy moc 20 kW jest mocą ciągłą?

Nie. Moc znamionowa wynosi 19 kW. Wartość 20 kW jest mocą maksymalną przeznaczoną do krótkotrwałego wykorzystania.

Czy agregat posiada napięcie 230 V i 400 V?

Tak. Urządzenie posiada jedno gniazdo 230 V oraz dwa gniazda 400 V.

Czy pełne 19 kW jest dostępne na gnieździe 230 V?

Nie. Jest to agregat trójfazowy, dlatego moc jest rozdzielona pomiędzy trzy fazy. Na jednej fazie 230 V dostępna jest tylko część całkowitej mocy generatora.

Czy agregat posiada rozruch elektryczny?

Tak. Silnik uruchamiany jest za pomocą elektrycznego rozrusznika.

Czy agregat posiada AVR?

Tak. Generator wyposażono w automatyczny regulator napięcia AVR.

Jakie paliwo należy stosować?

Agregat jest zasilany olejem napędowym.

Ile paliwa mieści zbiornik?

Pojemność zbiornika wynosi 25 l.

Ile waży KD3246?

Masa agregatu wynosi około 350 kg.

Czy agregat jest inwertorowy?

Nie. Jest to klasyczny agregat prądotwórczy wyposażony w regulator napięcia AVR.

Czy agregat posiada automatykę ATS/SZR?

Standardowe wyposażenie nie obejmuje potwierdzonej automatyki ATS/SZR. Agregat uruchamiany jest elektrycznie przez operatora.
