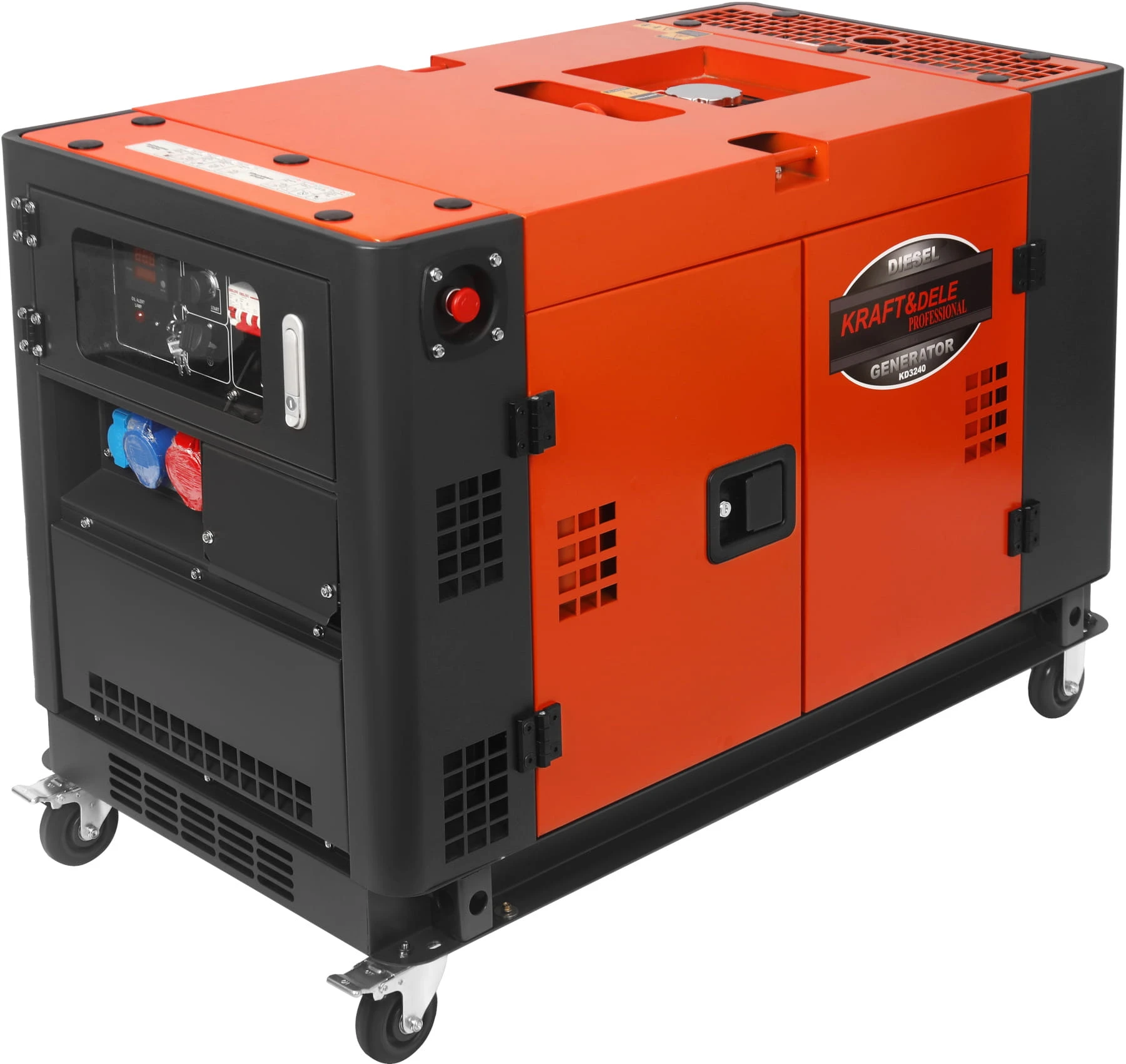

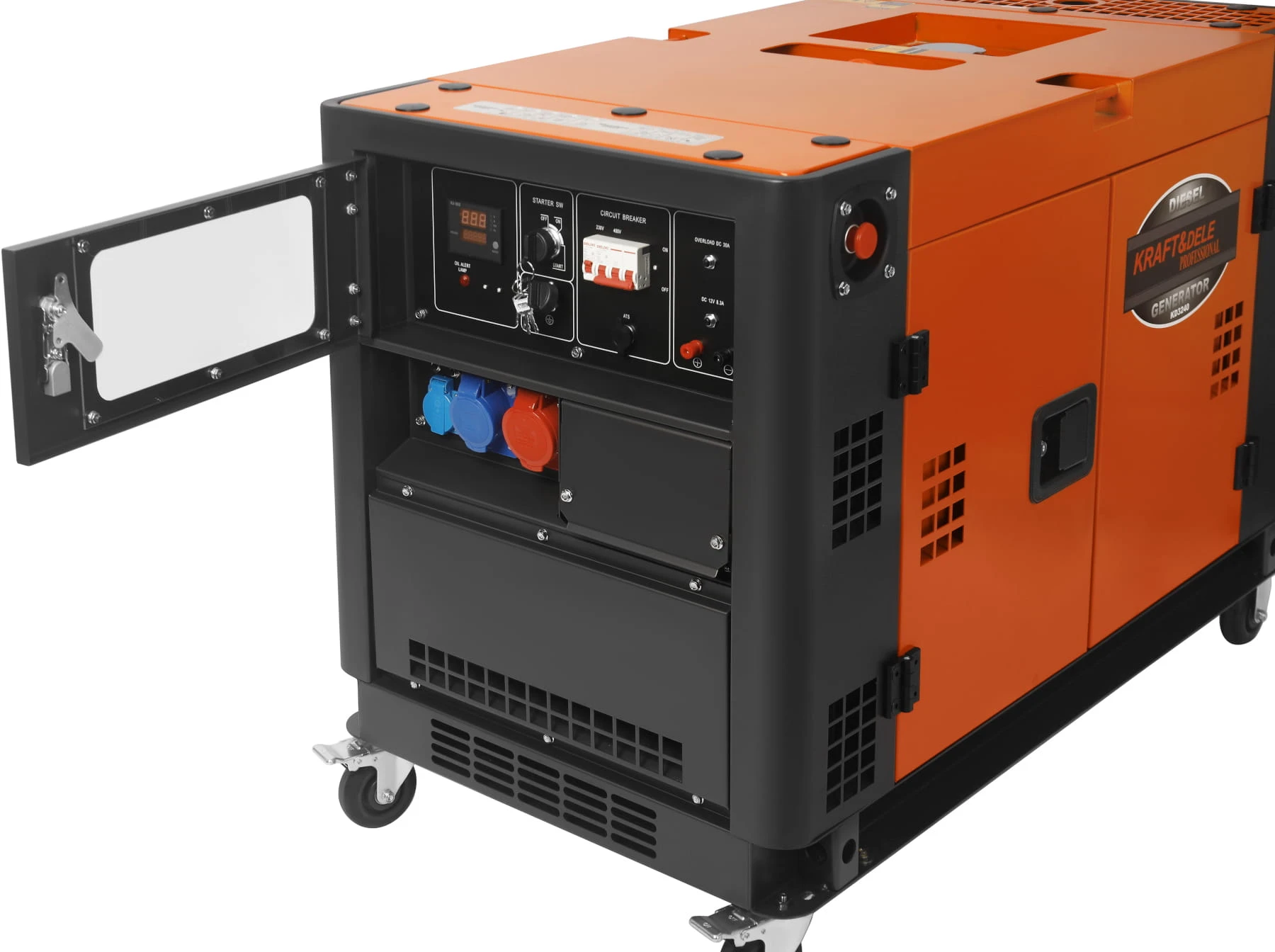

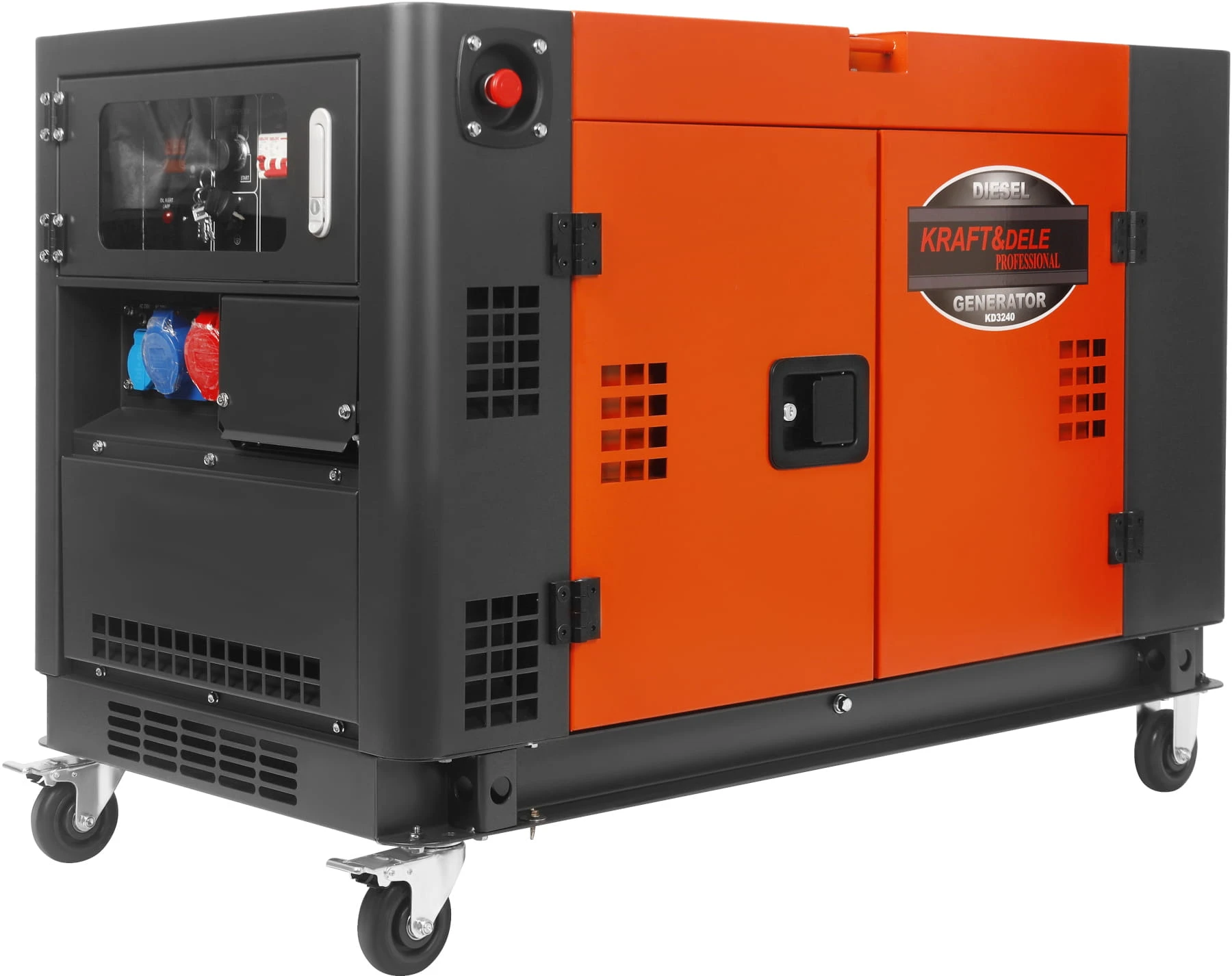

Agregat prądotwórczy KRAFT&DELE KD3240 14/15,5 kW 230/400 V

KRAFT&DELE KD3240 jest wydajnym agregatem wysokoprężnym przeznaczonym do zasilania awaryjnego budynków, warsztatów, gospodarstw rolnych, magazynów, placów budowy oraz urządzeń pracujących poza zasięgiem sieci elektroenergetycznej.

Generator zapewnia napięcie jednofazowe 230 V oraz trójfazowe 400 V. Moc znamionowa wynosi 14 kW, natomiast moc maksymalna osiąga 15,5 kW. Wartość maksymalna stanowi krótkotrwałą rezerwę i nie jest przeznaczona do stałego obciążania agregatu.

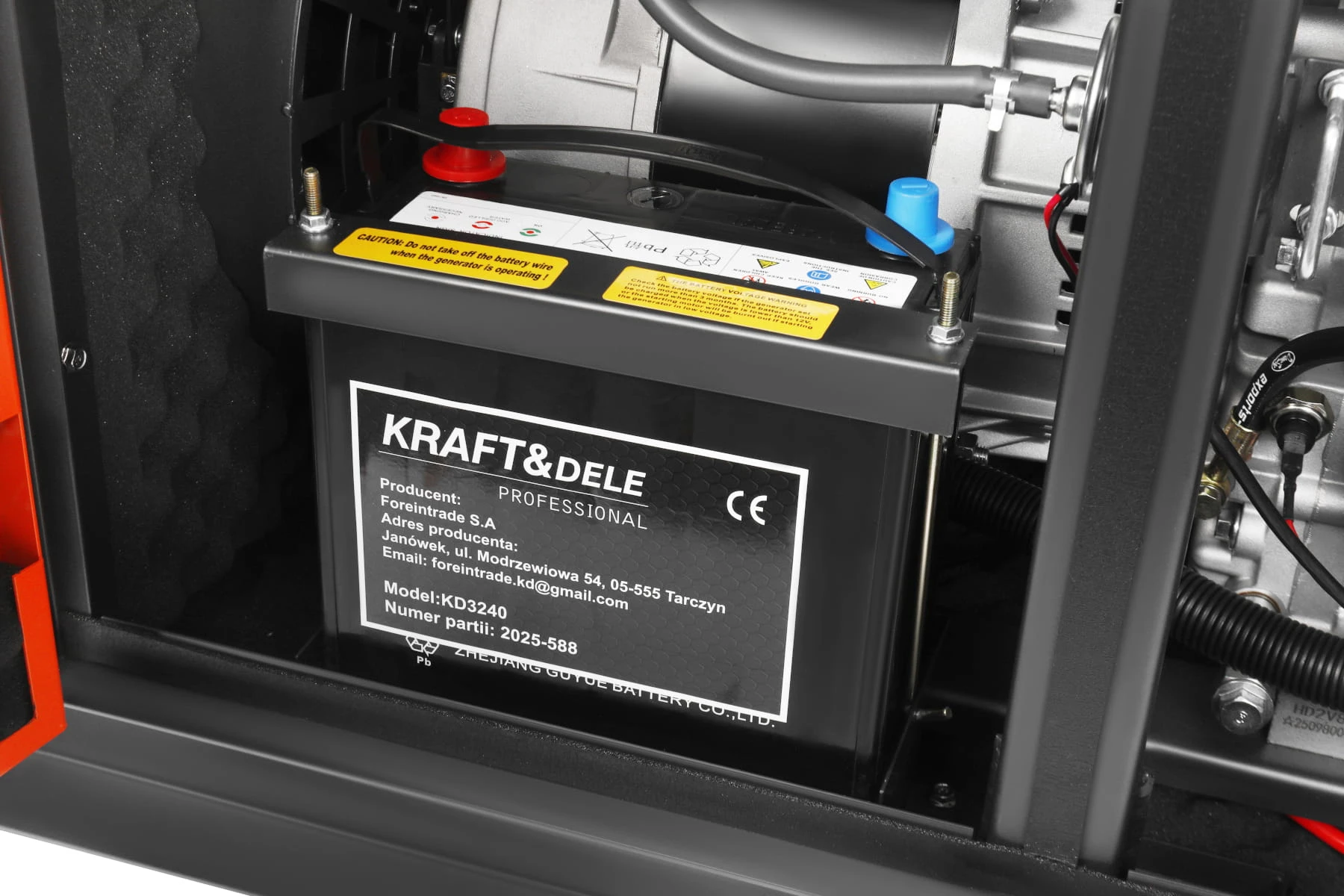

Zespół napędza dwucylindrowy silnik wysokoprężny w układzie V-Twin. Jednostka jest chłodzona powietrzem i pracuje z prędkością 3000 obr./min. Rozruch elektryczny ułatwia codzienną obsługę, a dodatkowy rozruch ręczny umożliwia uruchomienie silnika także w przypadku problemu z akumulatorem.

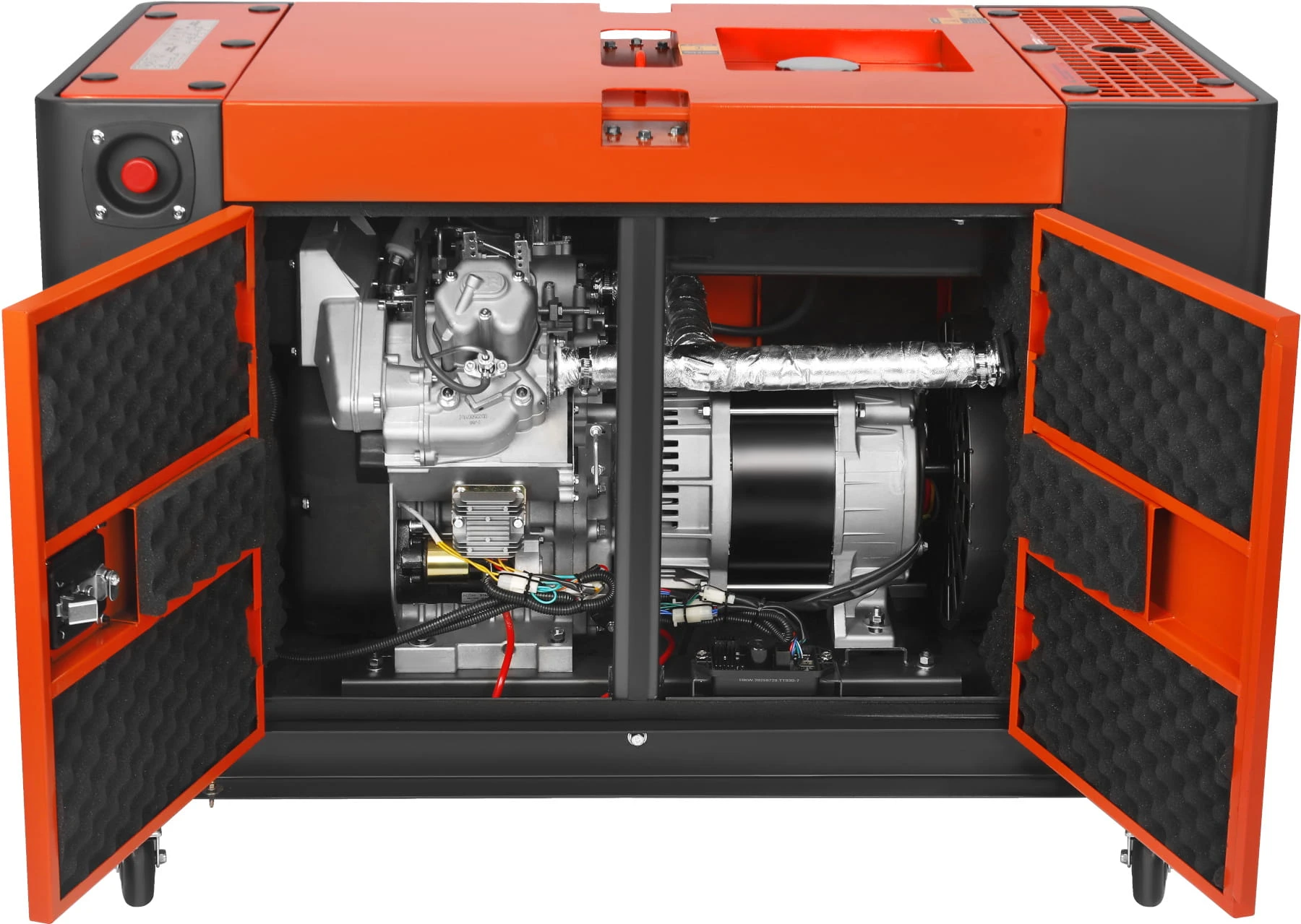

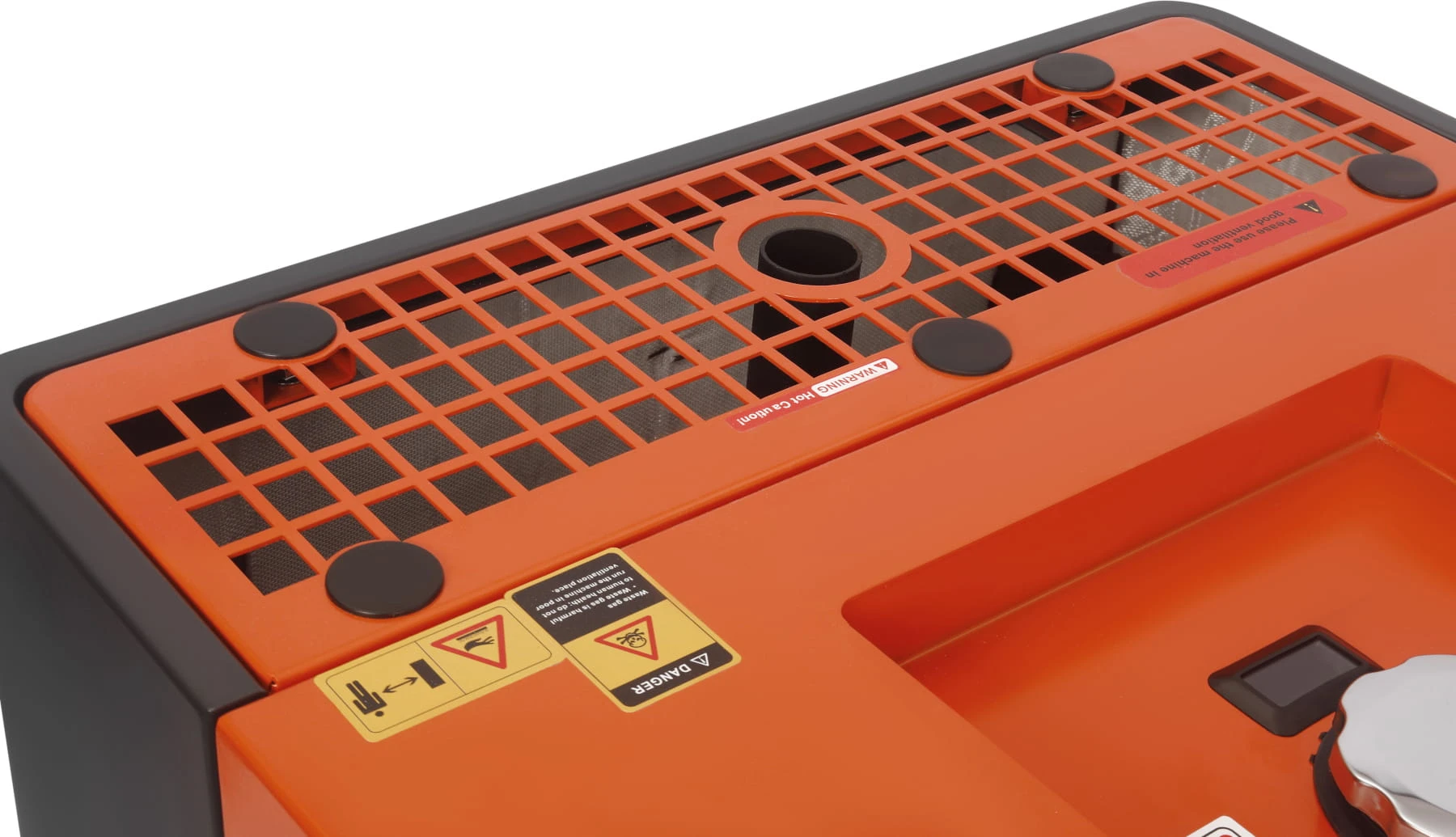

Zamknięta obudowa osłania silnik, prądnicę i układ wydechowy, ograniczając jednocześnie poziom hałasu. Automatyczny regulator napięcia AVR pomaga utrzymywać stabilne parametry zasilania podczas zmian obciążenia.

Najważniejsze zalety

• moc znamionowa 14 kW,
• moc maksymalna 15,5 kW,
• napięcie wyjściowe 230/400 V,
• częstotliwość 50 Hz,
• dwucylindrowy silnik Diesel V-Twin,
• chłodzenie powietrzem,
• prędkość robocza 3000 obr./min,
• rozruch ręczny i elektryczny,
• automatyczna stabilizacja napięcia AVR,
• gniazdo 230 V,
• gniazdo 230 V / 32 A,
• gniazdo trójfazowe 400 V,
• złącze do współpracy z automatyką ATS,
• wbudowany woltomierz,
• licznik motogodzin,
• zabezpieczenia poszczególnych faz,
• zbiornik paliwa o pojemności 25 l,
• zamknięta, wyciszona konstrukcja,
• deklarowany poziom hałasu 73 dB z odległości 7 m,
• masa brutto około 275 kg.

Moc znamionowa i maksymalna

Moc znamionowa agregatu wynosi 14 kW. Jest to podstawowa wartość przeznaczona do regularnego zasilania odbiorników.

Moc maksymalna wynosi 15,5 kW i służy jako krótkotrwała rezerwa podczas przejmowania obciążenia lub uruchamiania wybranych urządzeń.

Przy doborze agregatu należy uwzględnić:

• sumę mocy podłączanych odbiorników,
• prądy rozruchowe silników elektrycznych,
• współczynnik mocy urządzeń,
• obciążenie poszczególnych faz,
• kolejność uruchamiania maszyn,
• wymagany zapas mocy.

Pompy, sprężarki, urządzenia chłodnicze i maszyny wyposażone w silniki elektryczne mogą podczas rozruchu pobierać znacznie większy prąd niż podczas normalnej pracy.

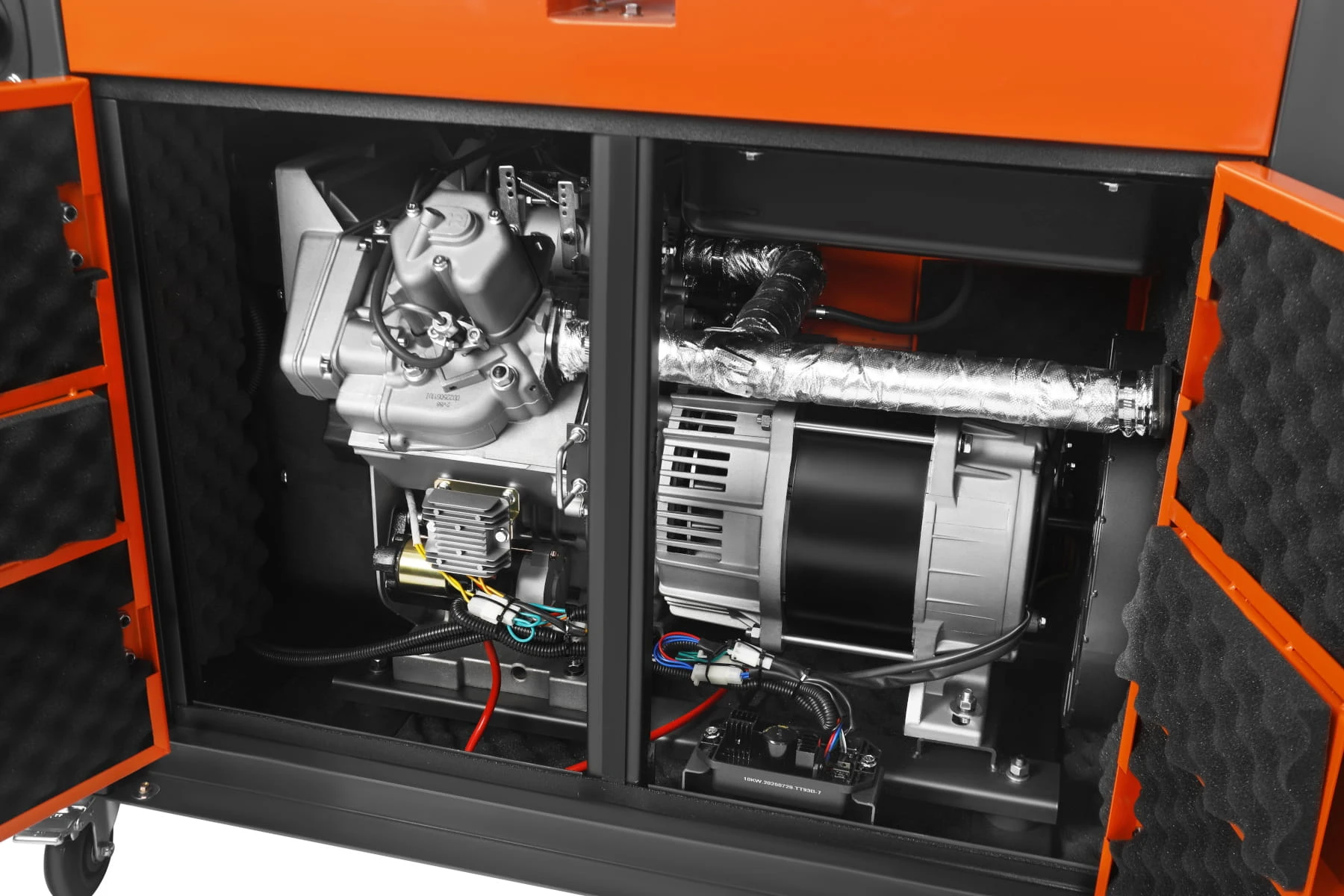

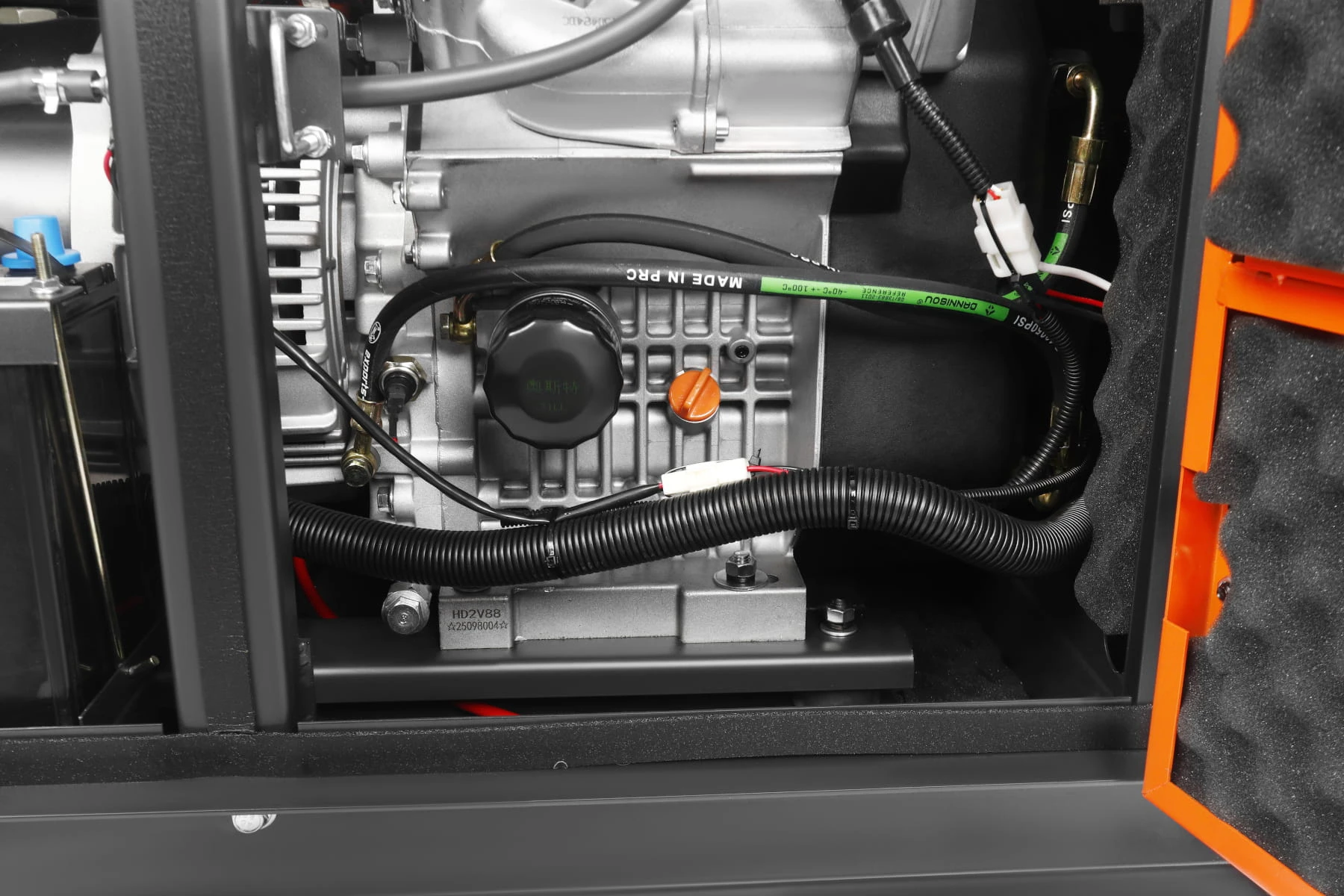

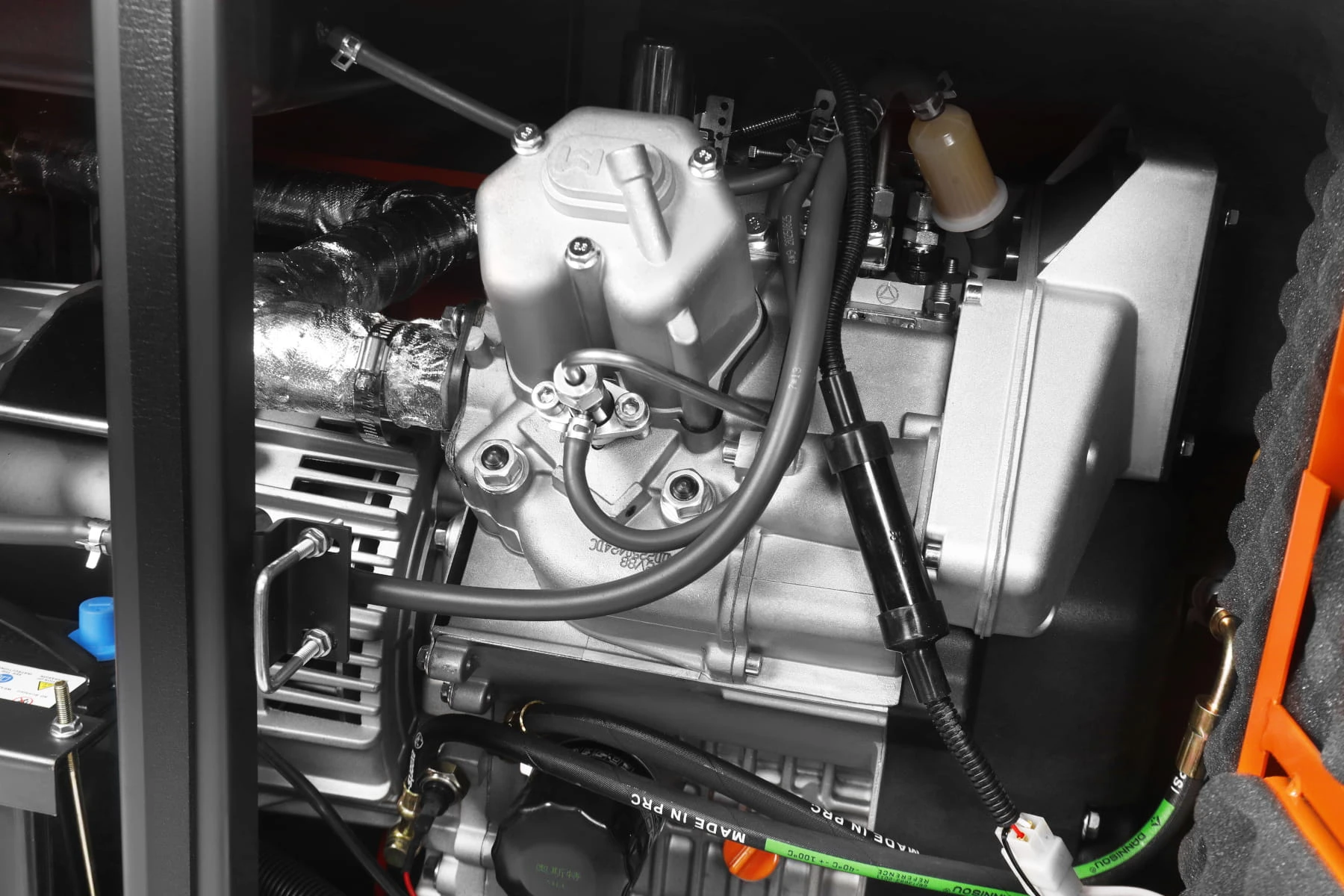

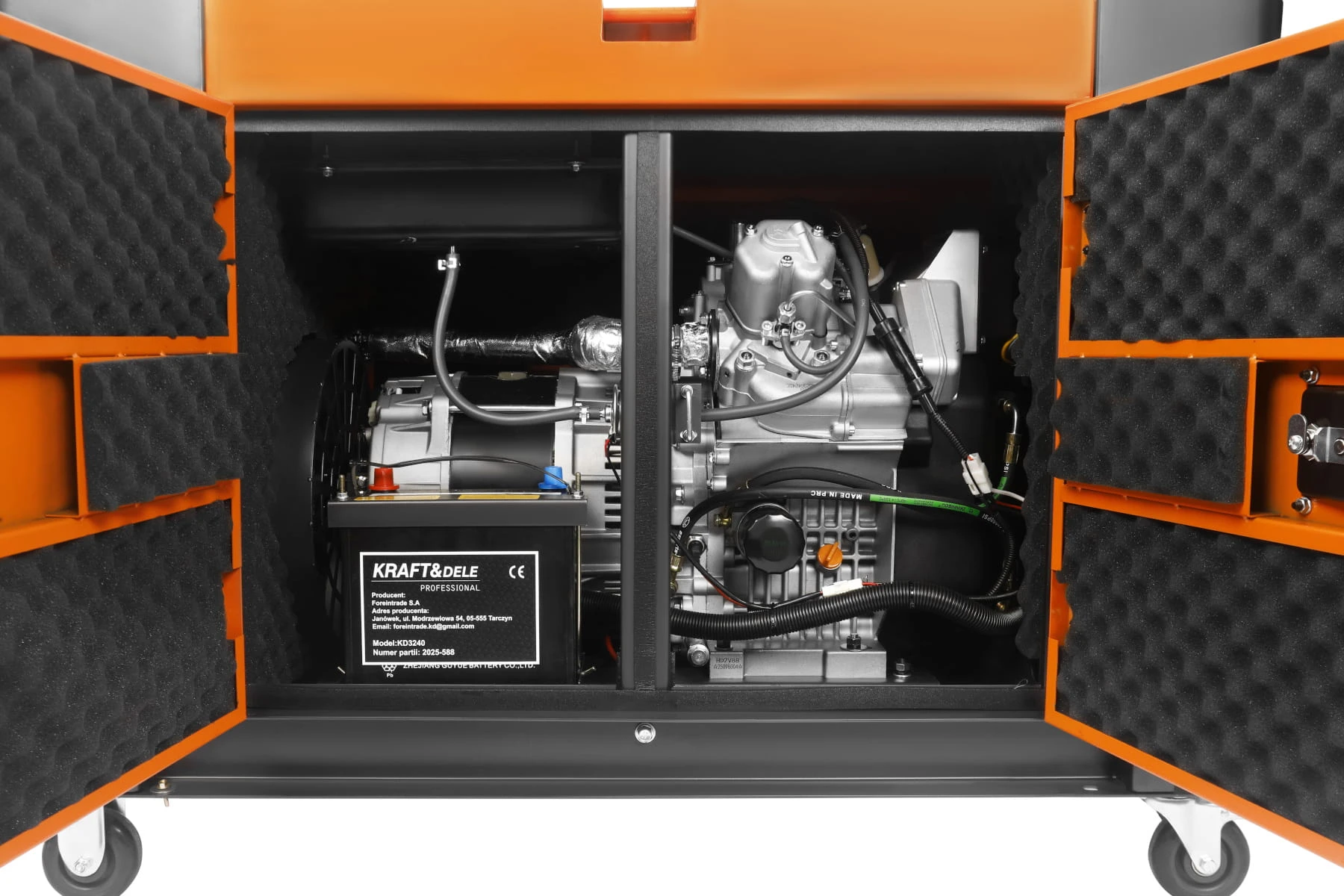

Dwucylindrowy silnik Diesel V-Twin

KD3240 wykorzystuje dwucylindrowy silnik wysokoprężny w układzie V-Twin. Jednostka jest chłodzona powietrzem i pracuje z prędkością 3000 obr./min.

Najważniejsze parametry silnika:

• układ cylindrów: V-Twin,
• liczba cylindrów: 2,
• średnica cylindra × skok tłoka: 92 × 75 mm,
• stopień sprężania: 20:1,
• moc znamionowa silnika: 14,8 kW przy 3000 obr./min,
• paliwo: olej napędowy,
• zalecany olej: SAE 10W-30,
• rozruch: ręczny i elektryczny.

Dwucylindrowa konstrukcja zapewnia równomierniejszą pracę i lepszą zdolność przejmowania obciążenia niż typowe jednostki jednocylindrowe stosowane w mniejszych agregatach.

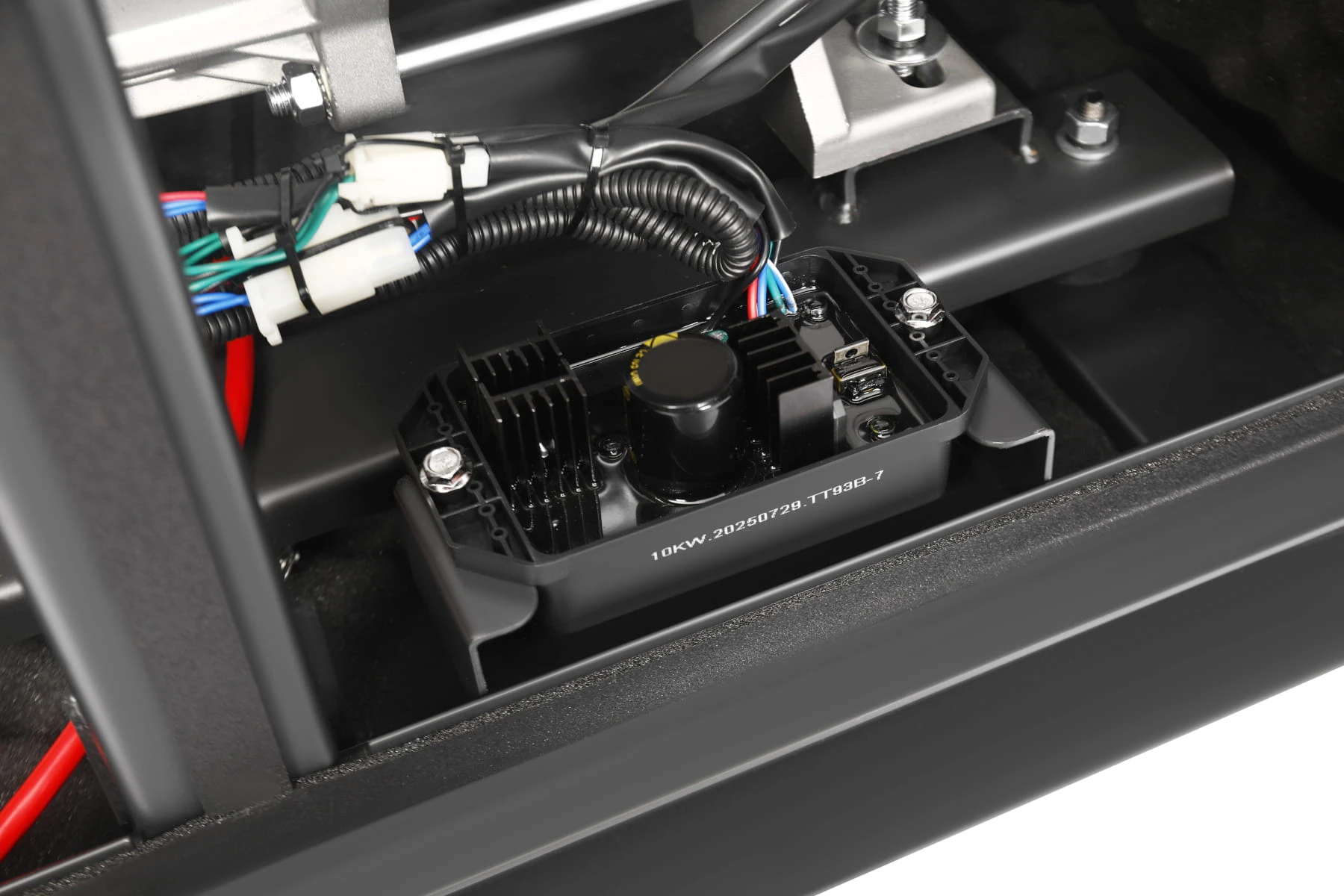

Stabilizacja napięcia AVR

Automatyczny regulator napięcia AVR kontroluje napięcie wyjściowe podczas zmian obciążenia. Rozwiązanie poprawia warunki zasilania standardowych odbiorników warsztatowych, budowlanych, rolniczych i domowych.

AVR jest przydatny podczas zasilania między innymi:

• elektronarzędzi,
• pomp i hydroforów,
• urządzeń grzewczych,
• lodówek i zamrażarek,
• systemów oświetleniowych,
• wyposażenia warsztatowego,
• sterowników i standardowej elektroniki.

KD3240 jest klasycznym agregatem prądotwórczym ze stabilizacją AVR, a nie generatorem inwertorowym.

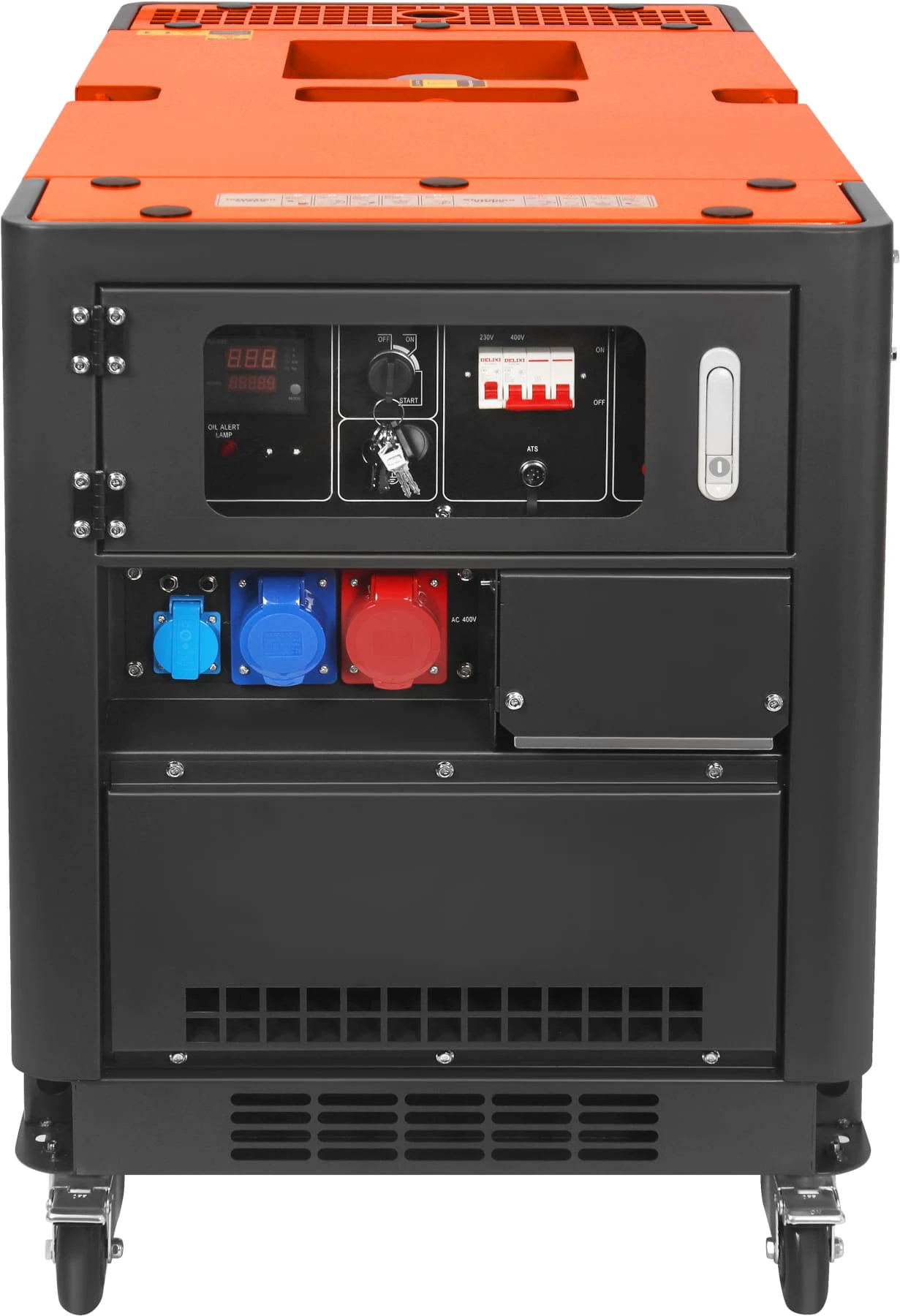

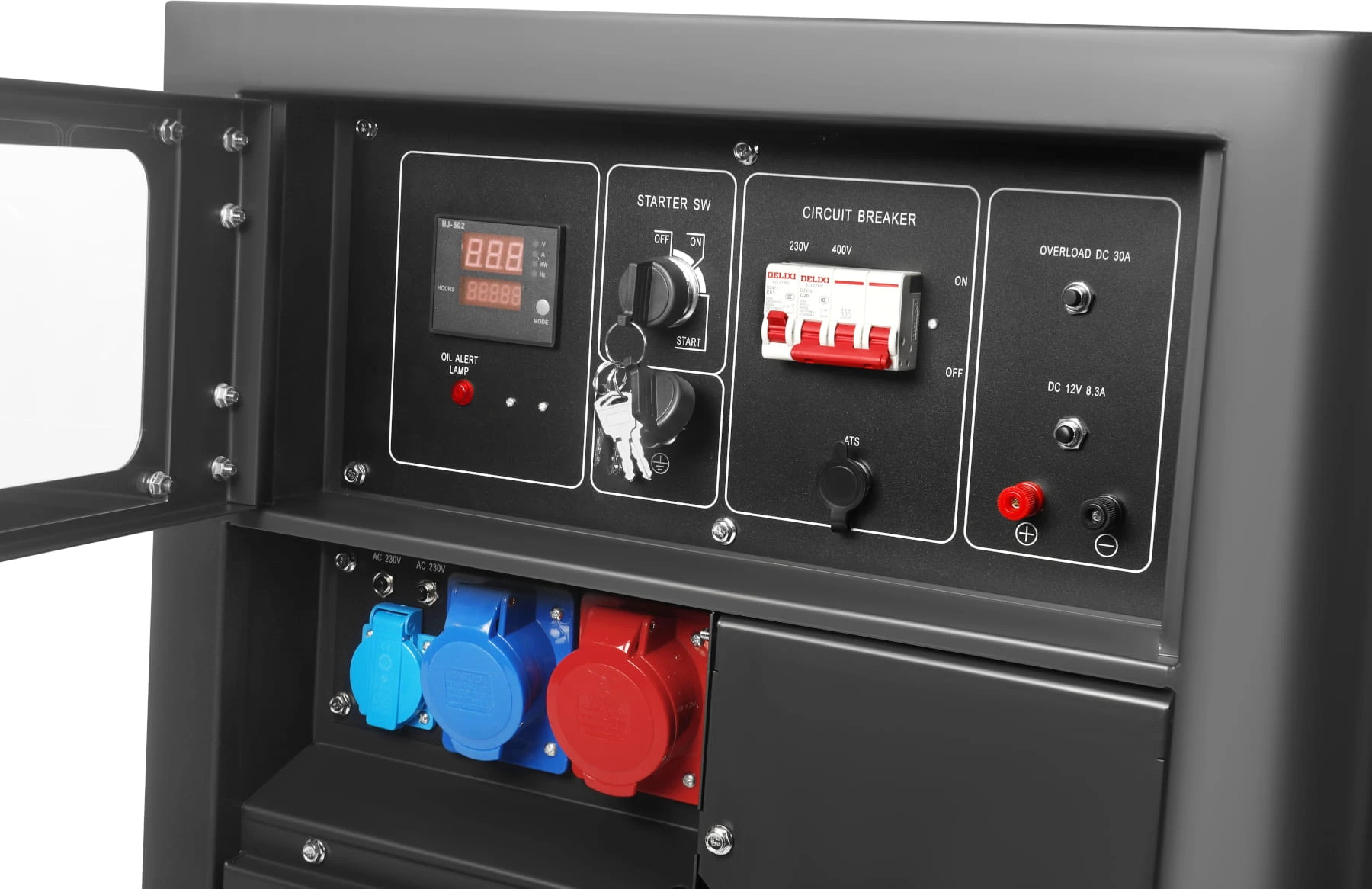

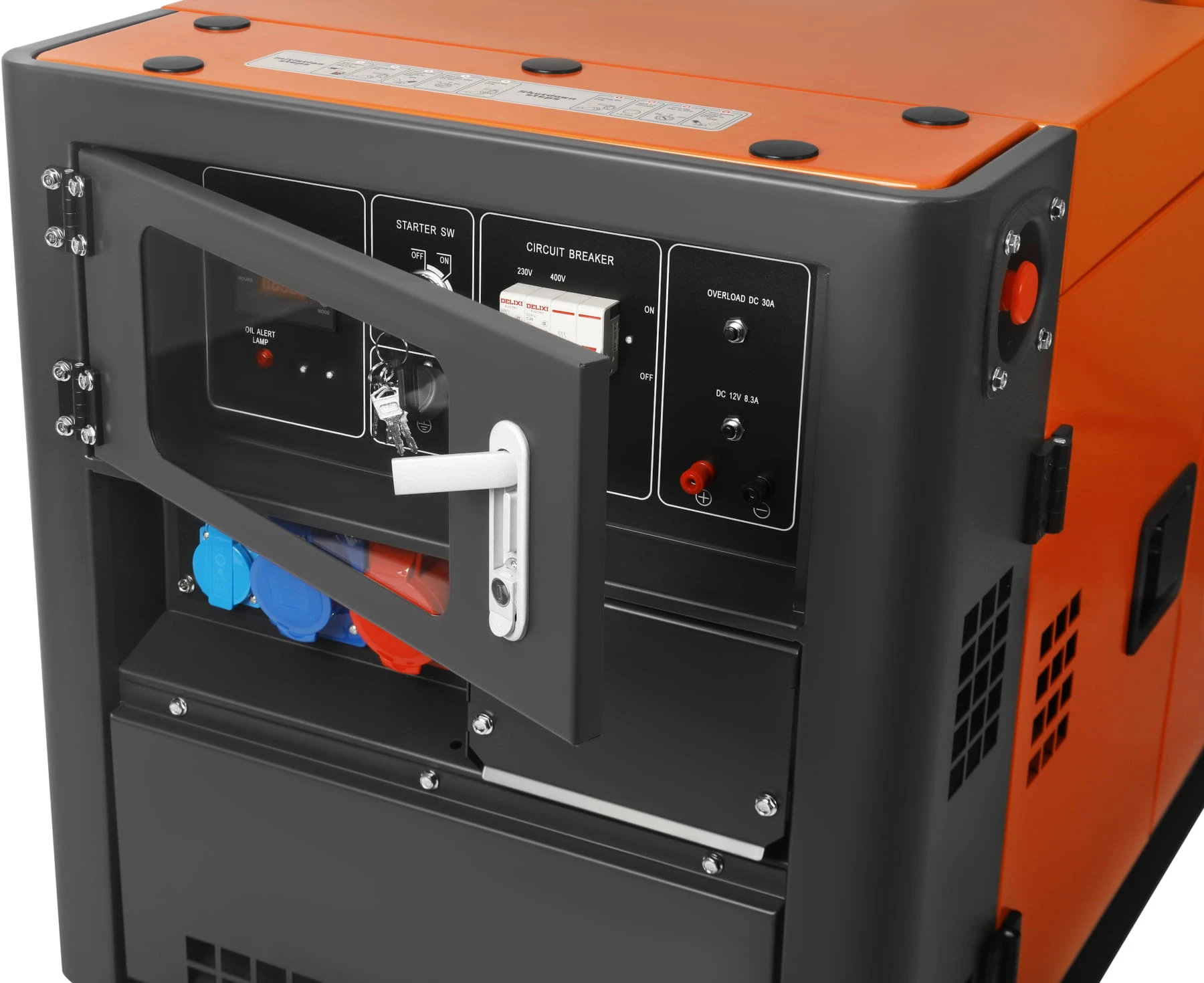

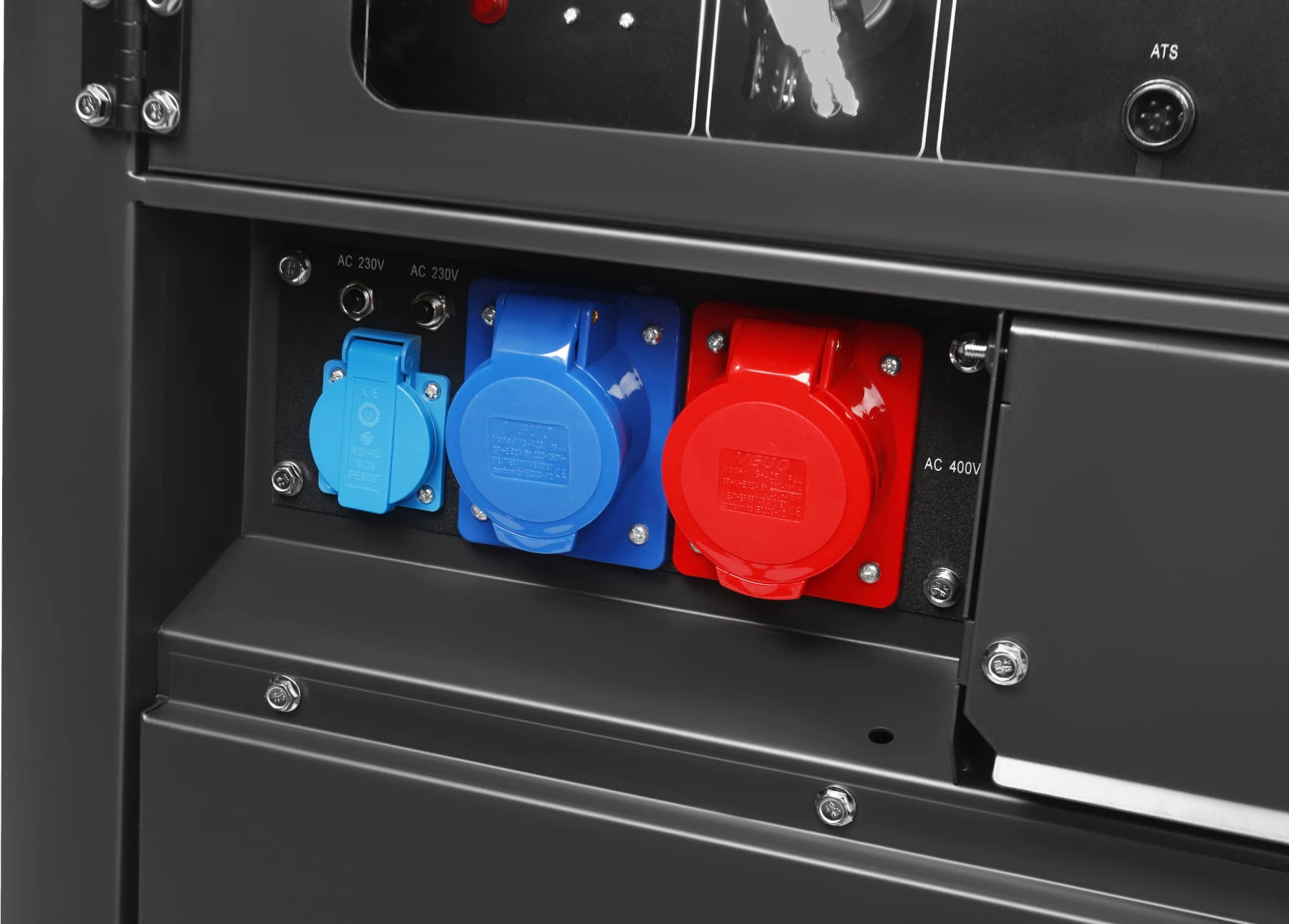

Gniazda 230 V i 400 V

Panel agregatu posiada trzy przyłącza:

• standardowe gniazdo 230 V,
• gniazdo 230 V / 32 A,
• gniazdo trójfazowe 400 V.

Gniazdo 230 V / 32 A umożliwia podłączanie mocniejszych odbiorników jednofazowych, natomiast wyjście 400 V służy do zasilania urządzeń trójfazowych.

Dostępność gniazda 32 A nie oznacza automatycznie, że pełne 14 kW jest dostępne na jednej fazie. Obciążenie należy dobierać zgodnie z konstrukcją prądnicy, parametrami zabezpieczeń i instrukcją urządzenia.

Wyjście do współpracy z automatyką ATS

Agregat posiada złącze umożliwiające podłączenie kompatybilnego modułu ATS. Odpowiednio wykonany układ może automatycznie:

1. wykryć zanik napięcia sieciowego,
2. uruchomić agregat,
3. przełączyć instalację na zasilanie rezerwowe,
4. kontrolować powrót zasilania sieciowego,
5. przełączyć instalację z powrotem na sieć,
6. zatrzymać generator.

Do automatycznej pracy wymagany jest właściwie dobrany moduł ATS oraz prawidłowo wykonana instalacja sieć–agregat. Samo złącze sterujące nie zastępuje kompletnej automatyki przełączającej.

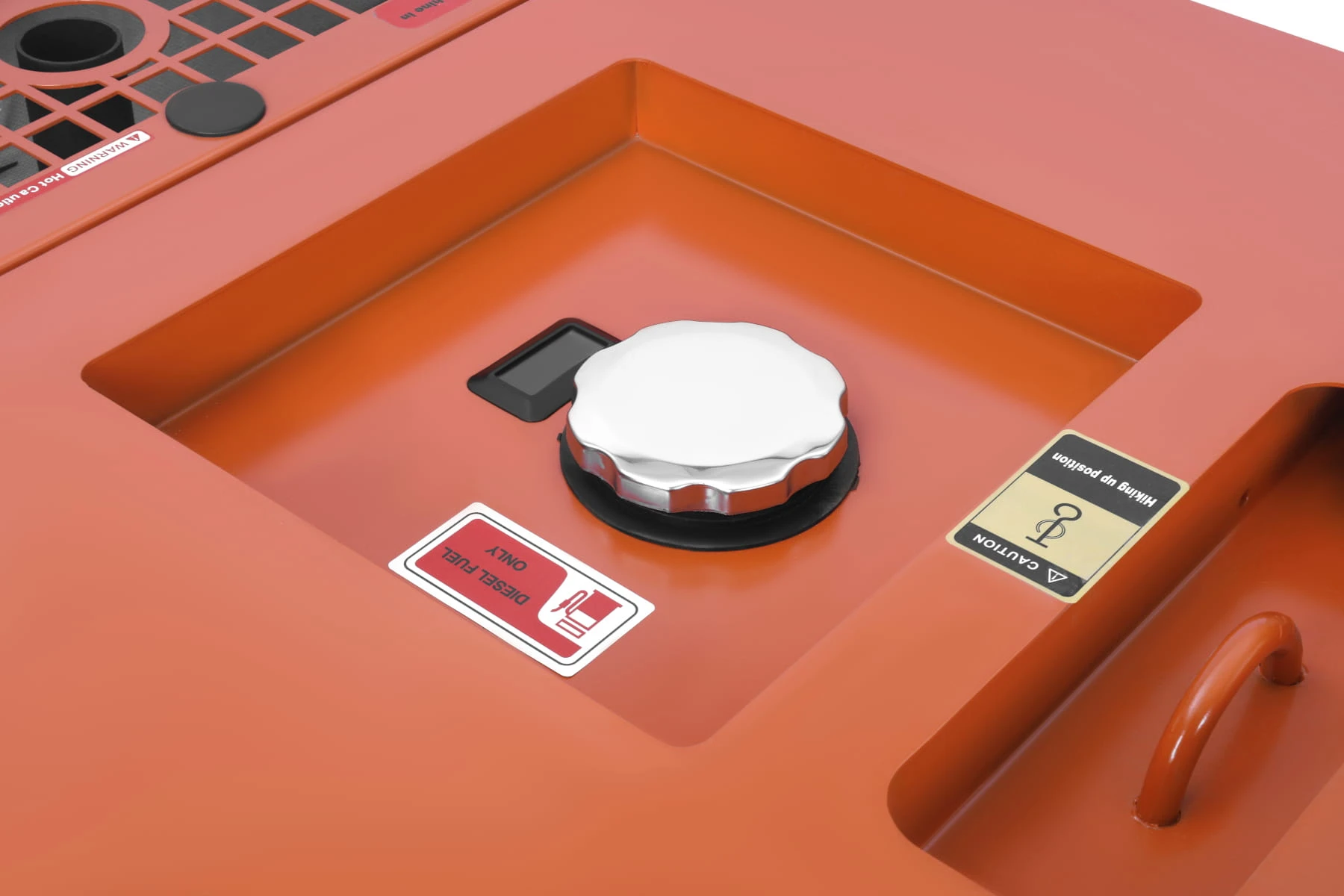

Zbiornik paliwa 25 l

Zbiornik paliwa ma pojemność 25 l. Deklarowane jednostkowe zużycie paliwa wynosi około 290 g/kWh, a orientacyjny czas pracy na pełnym zbiorniku może wynosić do około 8 godzin.

Rzeczywiste spalanie zależy od:

• poziomu obciążenia,
• rodzaju podłączonych urządzeń,
• obciążenia poszczególnych faz,
• częstotliwości rozruchu dużych odbiorników,
• temperatury otoczenia,
• jakości paliwa,
• stanu filtrów i silnika.

Do agregatu należy stosować czysty olej napędowy. Tankowanie powinno odbywać się przy wyłączonym i wystudzonym silniku.

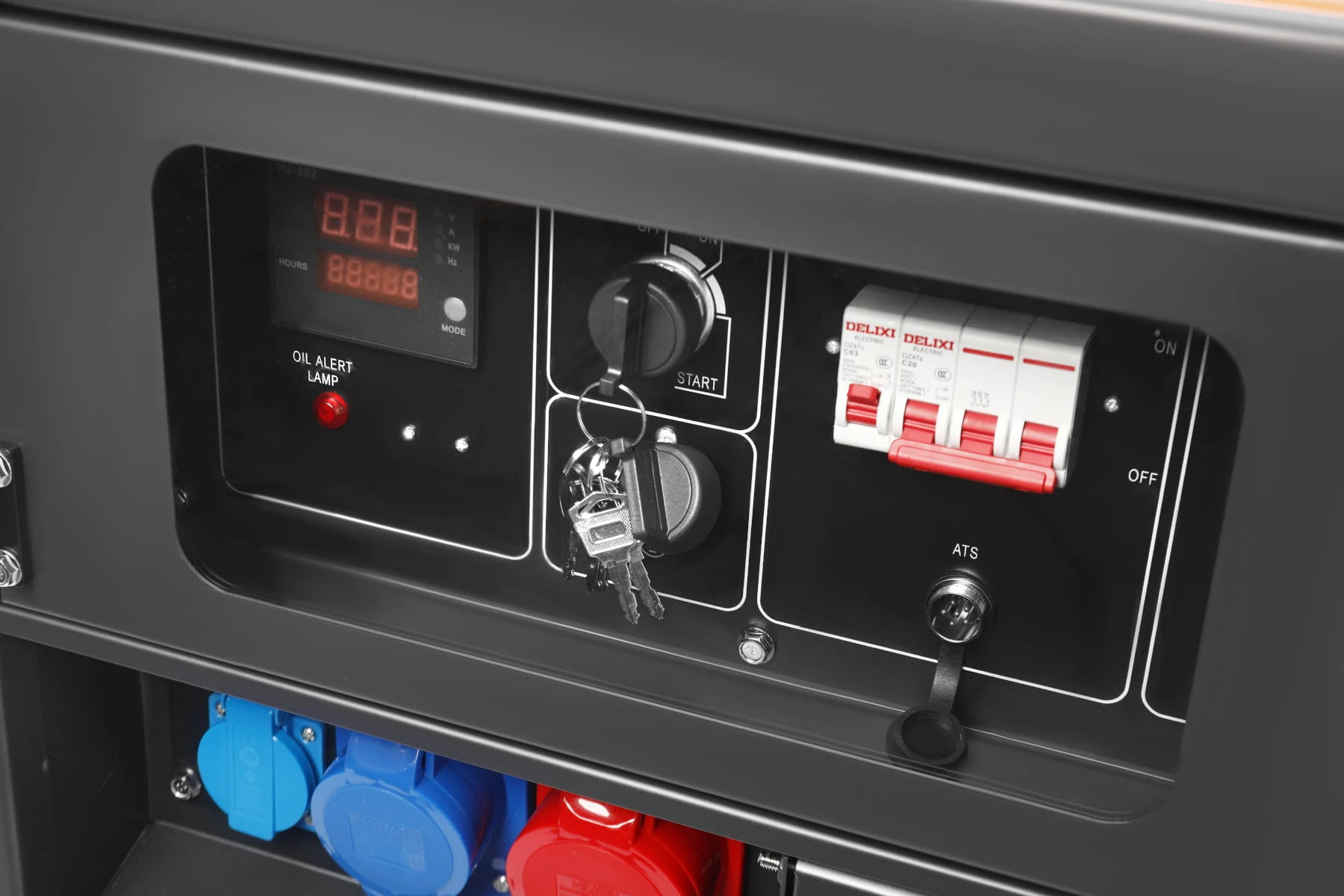

Woltomierz i licznik motogodzin

Wbudowany woltomierz umożliwia kontrolowanie napięcia wytwarzanego przez generator. Licznik motogodzin ułatwia planowanie regularnej obsługi, w szczególności:

• wymiany oleju,
• kontroli filtrów,
• czyszczenia układu chłodzenia,
• kontroli połączeń elektrycznych,
• kolejnych przeglądów technicznych.

Poszczególne fazy zostały zabezpieczone bezpiecznikami chroniącymi obwody przed nadmiernym obciążeniem.

Wymiary i masa

Wymiary agregatu wynoszą:

• długość: 1110 mm,
• szerokość: 660 mm,
• wysokość: 875 mm.

Masa brutto urządzenia wynosi około 275 kg.

Ze względu na dużą masę agregat powinien być transportowany przy użyciu odpowiedniego sprzętu. Podczas przewozu należy zabezpieczyć go przed przesuwaniem, przechyleniem i uszkodzeniem panelu sterowania.

Najważniejsze parametry techniczne

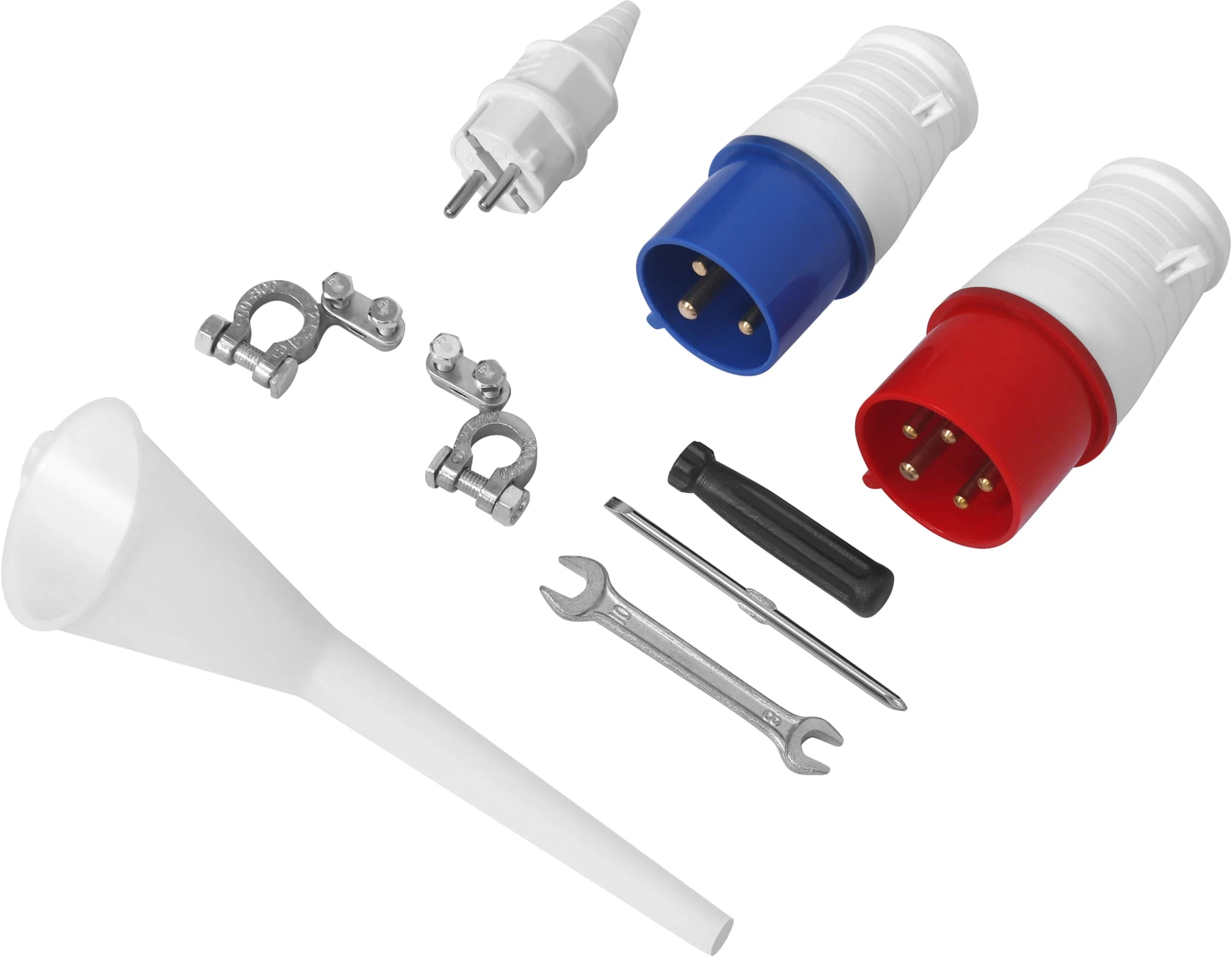

Zawartość zestawu

• agregat prądotwórczy KRAFT&DELE KD3240,
• wtyczka 230 V,
• wtyczka 230 V / 32 A,
• wtyczka 400 V,
• lejek,
• klucz,
• śrubokręt,
• klemy do akumulatora,

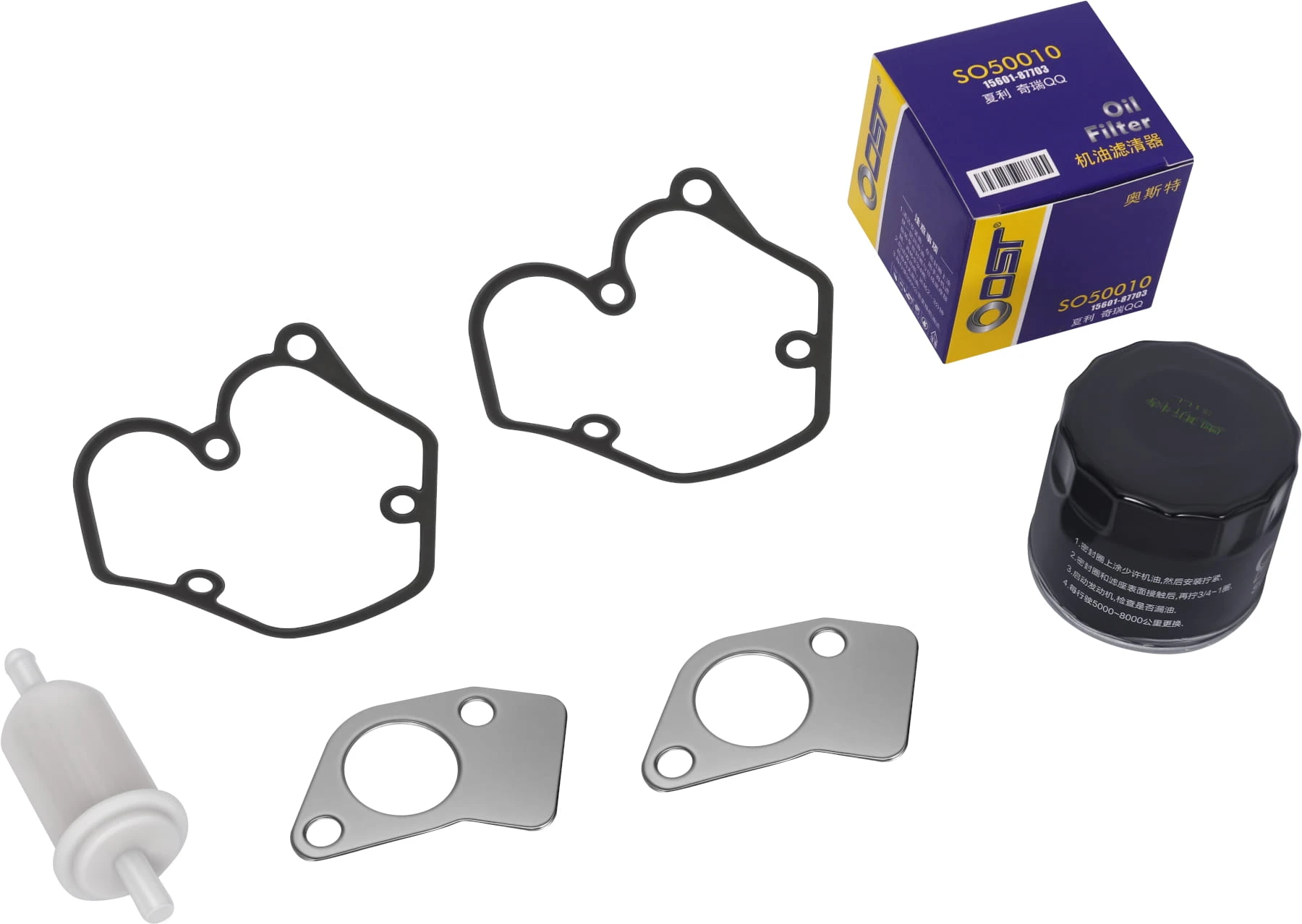

• zapasowy filtr oleju,
• zapasowy filtr paliwa,
• zapasowe uszczelki,
• instrukcja obsługi w języku polskim,
• oryginalne opakowanie.

Zastosowanie

KRAFT&DELE KD3240 sprawdzi się jako źródło zasilania dla:

• warsztatów,
• gospodarstw rolnych,
• zakładów rzemieślniczych,
• magazynów,
• placów budowy,
• sklepów i lokali usługowych,
• pomp i hydroforów,
• sprężarek,
• elektronarzędzi,
• urządzeń chłodniczych,
• systemów ogrzewania,
• oświetlenia,
• maszyn trójfazowych 400 V,
• przygotowanych obwodów budynków.

Najczęstsze pytania

Czy 15,5 kW jest mocą znamionową?

Nie. Moc znamionowa wynosi 14 kW. Wartość 15,5 kW jest mocą maksymalną przeznaczoną do krótkotrwałego wykorzystania.

Czy agregat zapewnia napięcie 230 V i 400 V?

Tak. Urządzenie posiada dwa rodzaje przyłączy jednofazowych 230 V oraz wyjście trójfazowe 400 V.

Czy agregat posiada gniazdo 230 V / 32 A?

Tak. Panel wyposażono w standardowe gniazdo 230 V oraz dodatkowe gniazdo 230 V / 32 A.

Czy pełne 14 kW jest dostępne na jednej fazie?

Nie należy tego zakładać. Moc 14 kW odnosi się do całego generatora. Dostępna moc jednofazowa zależy od konstrukcji prądnicy i dopuszczalnej asymetrii obciążenia.

Czy agregat posiada rozruch elektryczny?

Tak. Silnik posiada rozruch elektryczny oraz dodatkową możliwość uruchomienia ręcznego.

Czy agregat współpracuje z ATS?

Tak. KD3240 posiada wyjście sterujące przeznaczone do współpracy z kompatybilnym modułem ATS.

Ile paliwa mieści zbiornik?

Pojemność zbiornika wynosi 25 l.

Ile waży KD3240?

Masa brutto agregatu wynosi około 275 kg.
